Nawadnianie
Podlewanie stref ogrodu jedna po drugiej, według harmonogramu, ze źródłami wody i opóźnieniami pompy.
Szablon Nawadnianie podlewa ogród strefa po strefie. Każda strefa to jeden zawór na jednym wyjściu sterownika; sterownik otwiera je kolejno na ustawiony czas, na czas ich pracy włącza zasilanie w wodę — zawór główny, pompę — i sam uruchamia cały cykl o zaplanowanych godzinach.
Działa na samym sterowniku, więc ogród zostanie podlany o czasie bez Home Assistant i bez sieci.
Elementy
- Kontroler — jeden szablon nawadniania: jego strefy, źródła wody i harmonogramy. Większości ogrodów wystarczy jeden.
- Strefy — każda strefa otwiera jeden zawór na swój Czas pracy. Strefy pracują w kolejności z listy, nigdy dwie naraz (poza krótkim Nakładaniem się zaworów, jeśli je ustawisz).
- Źródła wody — to, co musi być włączone, żeby popłynęła woda: zawór główny, pompa albo oba. Źródło może włączać kilka wyjść po kolei. Jeśli masz więcej niż jedno — wodociąg i zbiornik na deszczówkę — to, którego używać, wybierasz na kafelku Nawadniania albo w Home Assistant; naraz używane jest tylko jedno.
- Harmonogramy — godzina i dni (codziennie, dni robocze, weekend albo jeden dzień tygodnia). O tej godzinie sterownik uruchamia pełny cykl. Godzina to czas lokalny sterownika.
Strefa może też pracować tylko co N-ty cykl (Uruchamiaj co) — wtedy linia kroplująca pod żywopłotem dostaje wodę co trzeci raz, a trawnik za każdym razem.
Konfiguracja
Najpierw przygotuj wyjścia zaworów: w Ustawienia → Sterowanie → Wyjścia Lokalne ustaw typ wyjścia każdego zaworu strefy na Zawór. Tylko wyjścia tego typu można wybrać jako zawór strefy. Pompy i zawory główne mogą mieć dowolny typ poza światłem i roletą.

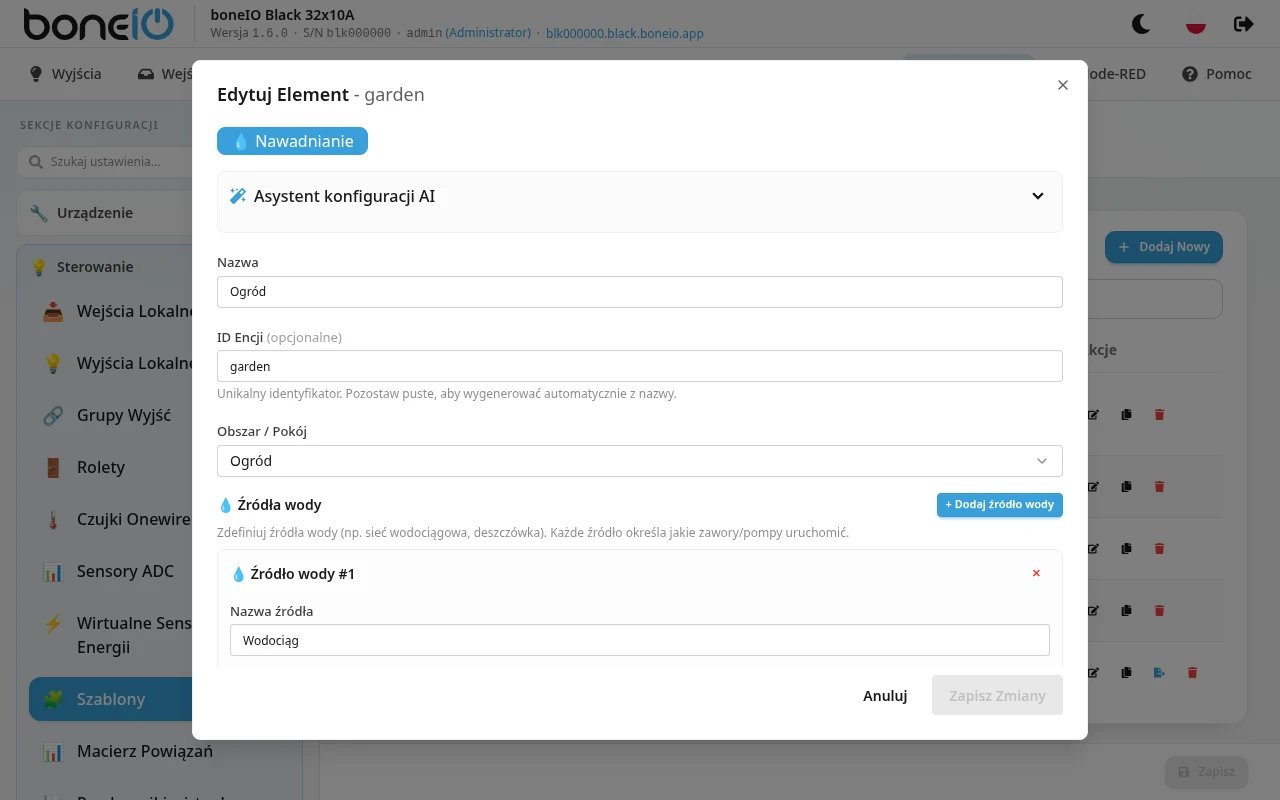

- Otwórz Ustawienia → Sterowanie → Szablony, kliknij Dodaj Nowy i wybierz Nawadnianie
- Wypełnij Nazwa, ID Encji (opcjonalne — powstaje z nazwy) i Obszar / Pokój
- W Źródła wody kliknij Dodaj źródło wody dla każdego zasilania i wybierz jego Wyjścia (zawory/pompy). Pomiń ten krok, jeśli same zawory stref wystarczą
- W Strefy kliknij Dodaj strefę dla każdego zaworu: Nazwa strefy, Wyjście zaworu, Czas pracy, Uruchamiaj co. Strzałki (Przesuń w górę / Przesuń w dół) ustalają kolejność
- W Harmonogramy kliknij Dodaj harmonogram i ustaw godzinę oraz dni
- Zapisz
Strefy
| Pole | Do czego służy |
|---|---|
| Nazwa strefy | Widoczna na kafelku i w Home Assistant. |
| ID Encji | Powstaje z nazwy, jeśli zostawisz je puste. |
| Wyjście zaworu | Wyjście, które otwiera zawór tej strefy. Wymagane. |
| Czas pracy | Jak długo strefa pracuje w jednym cyklu, np. 10min. Co najmniej minuta. |
| Uruchamiaj co | Strefa pracuje co N-ty cykl: 1 = zawsze, 2 = co drugi raz itd. |
| Strefa włączona | Wyłączona strefa jest pomijana. |
Źródła wody
| Pole | Do czego służy |
|---|---|
| Nazwa źródła | Np. Woda z sieci, Zbiornik deszczówki. |
| Wyjścia (zawory/pompy) | Wyjścia włączane, gdy używane jest to źródło. Co najmniej jedno. |
| Sekwencyjne opóźnienie wyjść → Opóźnienie przy włączaniu / Opóźnienie przy wyłączaniu | Przy kilku wyjściach włączają się one po kolei z tą przerwą, a wyłączają w odwrotnej kolejności. Przydatne, by otworzyć zawór główny, zanim ruszy pompa. |
| Opóźnienia pompy | Kolejność źródła i zaworu strefy na początku i końcu — patrz niżej. |
| Wyłącz pompę podczas opóźnienia | Wyłącza źródło na czas Opóźnienia otwarcia zaworu między dwiema strefami. |
Opóźnienia pompy — ustaw najwyżej jedno z każdej pary:
| Pole | Początek / koniec strefy |
|---|---|
| Start pompy (opóźnienie pompy) | Najpierw otwiera się zawór strefy, źródło włącza się po tym czasie. |
| Start pompy (opóźnienie zaworu) | Najpierw włącza się źródło, zawór strefy otwiera się po tym czasie. |
| Stop pompy (opóźnienie pompy) | Najpierw zamyka się zawór strefy, źródło wyłącza się po tym czasie. Chroni pompę przed długą pracą na zamknięty zawór. |
| Stop pompy (opóźnienie zaworu) | Pomyślane dla odwrotnej kolejności. W 1.6 zawór strefy zawsze zamyka się przed wyłączeniem źródła, więc to pole dodaje tylko przerwę po wyłączeniu źródła. |
Zaawansowane ustawienia pomp/zaworów
| Pole | Do czego służy |
|---|---|
| Opóźnienie otwarcia zaworu | Przerwa między zamknięciem zaworu jednej strefy a otwarciem następnego. Zapobiega spadkom ciśnienia. |
| Nakładanie się zaworów | Następny zawór otwiera się o tyle wcześniej, niż zamyka się bieżący. Zapobiega uderzeniom hydraulicznym. Nie ustawiaj obu naraz. |
| Timeout pauzy | Wstrzymany cykl zostaje zatrzymany po tym czasie. Domyślnie 30min; 0 — pauza bez końca. |
Jeśli wyjście źródła wody albo zawór strefy nie może się włączyć, bo blokuje je blokada wzajemna (interlock), sterownik zatrzymuje cykl, wyłącza to, co zdążył włączyć, i to zgłasza (zdarzenie w Home Assistant).
Korzystanie

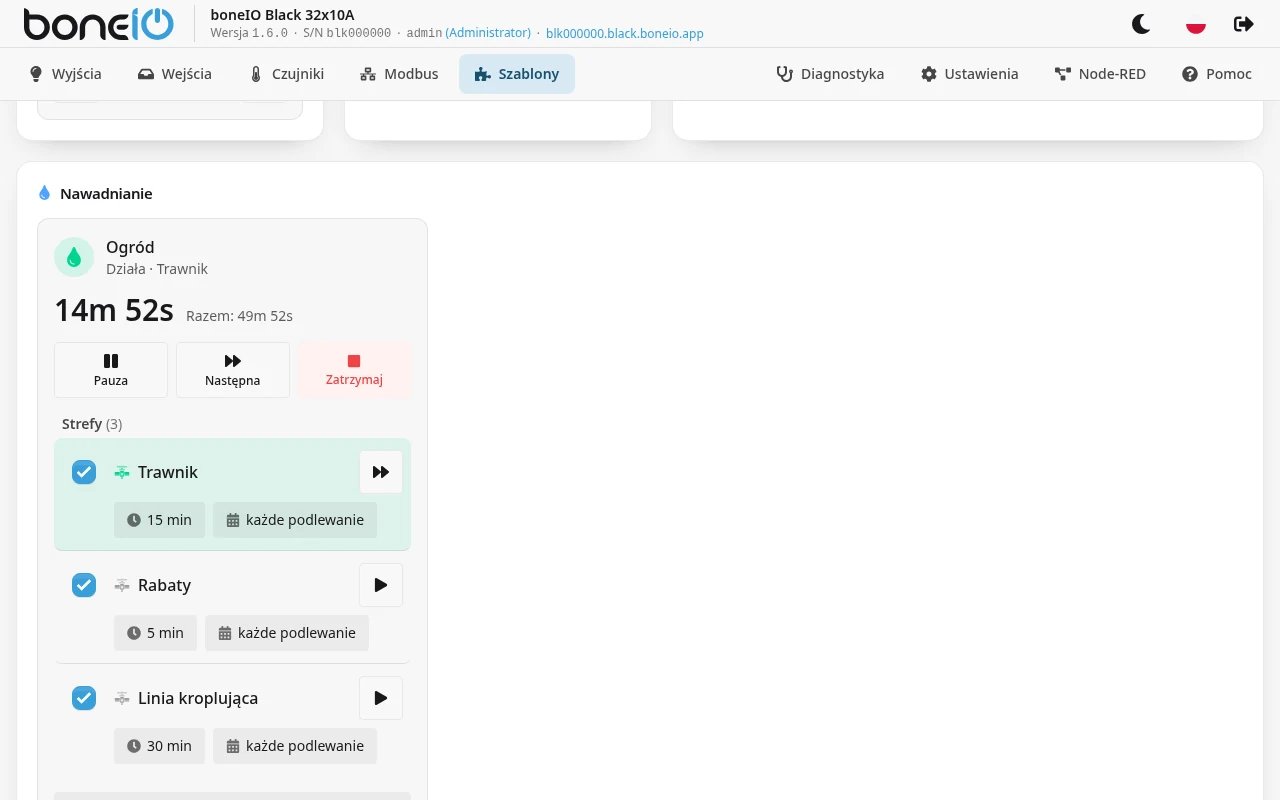

Kontroler ma kafelek na stronie Szablony (zobacz Strona Szablony). Pokazuje stan — Bezczynny, Działa albo Wstrzymany — czas pozostały w bieżącej strefie, Następne uruchomienie oraz każdą strefę z jej czasem i częstotliwością.
- Uruchom cykl uruchamia całą listę; Pauza, Wznów, Przejdź do następnej strefy i Zatrzymaj sterują trwającym cyklem.
- Uruchom tylko tę strefę uruchamia jedną strefę i kończy.
- Kliknięcie czasu lub częstotliwości strefy pozwala je zmienić; przełącznik strefy ją włącza lub wyłącza.
- Harmonogramy i ustawienia otwiera okno z harmonogramami (przy każdym przycisk Pomiń pomija jego następne uruchomienie), przełącznikiem Pomiń następny zaplanowany cykl i ustawieniami poniżej.
Ustawienia na kafelku (dostępne też w Home Assistant):
| Ustawienie | Do czego służy |
|---|---|
| Mnożnik czasu | Skaluje czas każdej strefy: 1.0 = jak ustawiono, 0.5 = połowa, 2.0 = podwojenie. Przydatne w upały. |
| Powtórzenie cyklu | 0 = lista raz, 1 = dwa razy itd. |
| Automatyczne przechodzenie do następnej strefy | Włączone: po jednej strefie rusza następna. Wyłączone: cykl kończy się po pierwszej strefie. |
| Odwróć kolejność stref | Uruchamia listę od dołu. |
| Wyłączenie harmonogramu | Nic się nie uruchamia — ani harmonogram, ani Uruchom cykl, ani Uruchom tylko tę strefę — dopóki go nie wyłączysz. Kafelek o tym informuje. |
| Źródło wody | Przy kilku źródłach — którego używać. |
To, co zmienisz na kafelku albo w Home Assistant, jest zapamiętywane i ma pierwszeństwo przed konfiguracją: czas, częstotliwość i włączenie strefy, mnożnik, powtórzenie, automatyczne przechodzenie, odwrócenie kolejności, wyłączenie harmonogramu i wybrane źródło wody. Późniejsza zmiana tej samej wartości w formularzu nie działa na kontroler, któremu ustawiono ją już na kafelku — zmień ją na kafelku.
Warto wiedzieć:
- Uruchom cykl liczy się jako cykl dla Uruchamiaj co, tak samo jak uruchomienie z harmonogramu. Uruchom tylko tę strefę — nie.
- Przy włączonym Pomiń następny zaplanowany cykl pomijany jest następny pełny cykl — także uruchomiony przyciskiem Uruchom cykl.
- Harmonogram uruchamia cykl nawet wtedy, gdy jakiś już trwa: trwający cykl jest najpierw zatrzymywany.
W Home Assistant
Każdy kontroler to jedno urządzenie z takimi encjami:
| Encja | Co to jest |
|---|---|
| switch (nazwa kontrolera) | Uruchamia i zatrzymuje pełny cykl. |
| switche Skip Next Run, Standby | Jak na kafelku. |
| switche Auto Advance, Reverse | Tylko przy więcej niż jednej strefie. |
| numbery Multiplier (0.1–5.0), Repeat (0–10) | Jak na kafelku. |
| buttony Pause, Resume, Next Valve | Next Valve tylko przy więcej niż jednej strefie. |
| sensory Zone End Time, Next Run | Kiedy kończy się bieżąca strefa i kiedy zaczyna się następne uruchomienie z harmonogramu. |
| select (źródło wody) | Tylko przy więcej niż jednym źródle wody. |
| event | Zgłasza zakończony cykl, start zablokowany przez wyłączenie harmonogramu i blokadę wzajemną. |
| na strefę: valve, switch … Enabled, number … Duration (minuty) | Otwarcie lub zamknięcie jednej strefy, jej włączenie, zmiana czasu. |
| na harmonogram: switch Schedule N Skip | Pominięcie następnego uruchomienia tego harmonogramu. |
Nazwy encji w Home Assistant są po angielsku — tak tworzy je sterownik.
Na liście w Ustawienia → Sterowanie → Szablony wiersz nawadniania ma przycisk, który kopiuje do schowka gotowy dashboard Home Assistant dla tego kontrolera (układ Sekcje).
