Wirtualny miernik
Wirtualny miernik
Wirtualne mierniki są bardzo interesującym aspektem sterownika. W przypadku podłączenia do danego wyjścia źródła którego pobór jest stały umożliwiają stworzenie miernika bazującego na czasie włączenia danego wyjścia i zdefiniowanym przez nas przepływie/ zuzyciu energii.
Konfiguracja w aplikacji webowej

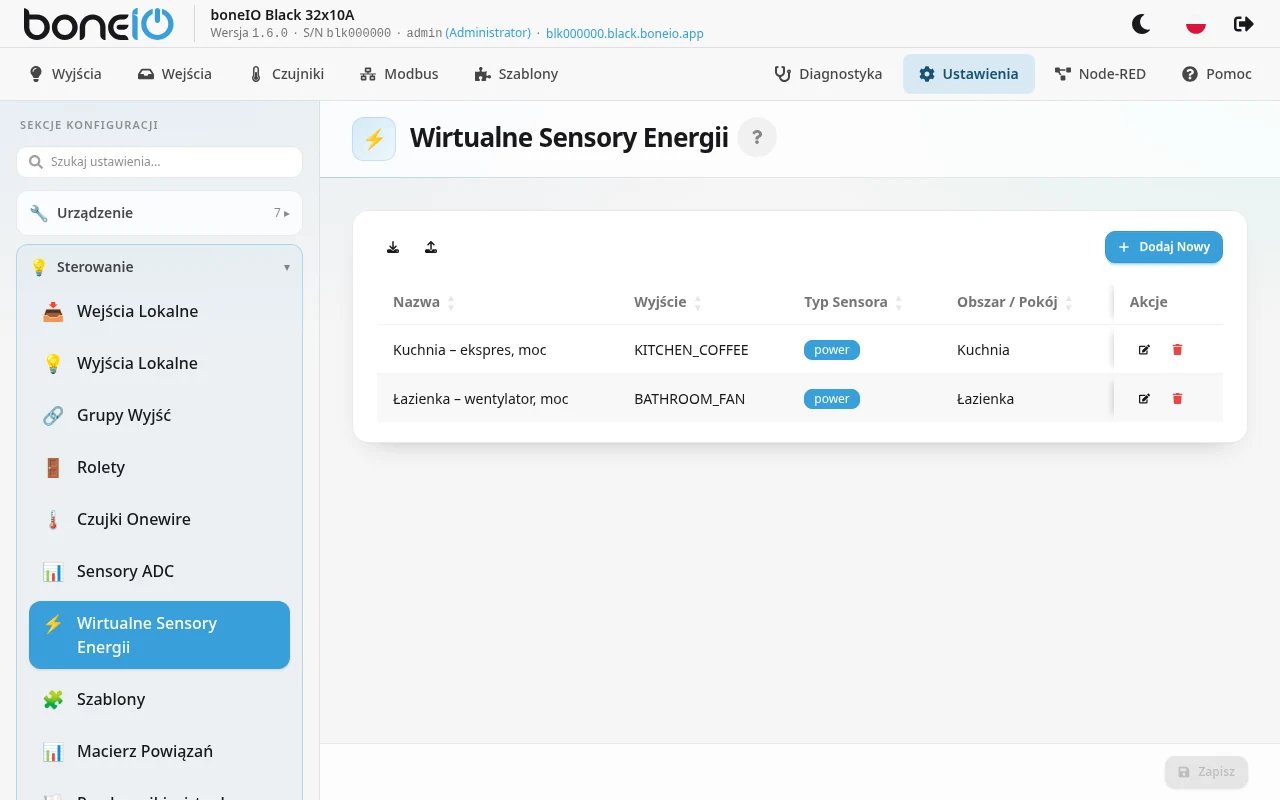

Zalecany sposób konfiguracji. Otwórz Ustawienia → Sterowanie → Wirtualne Sensory Energii.

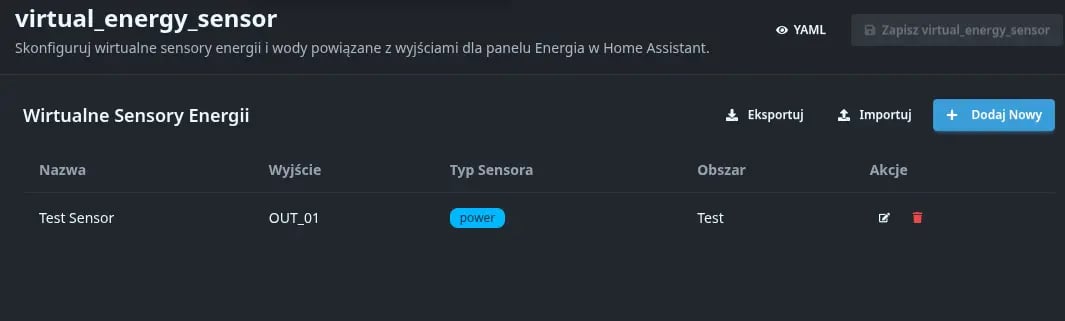

Przykładowa konfiguracja w webui
Aktualnie istnieją dwa typy sensorów - miernik energii elektrycznej i miernik przepływu.

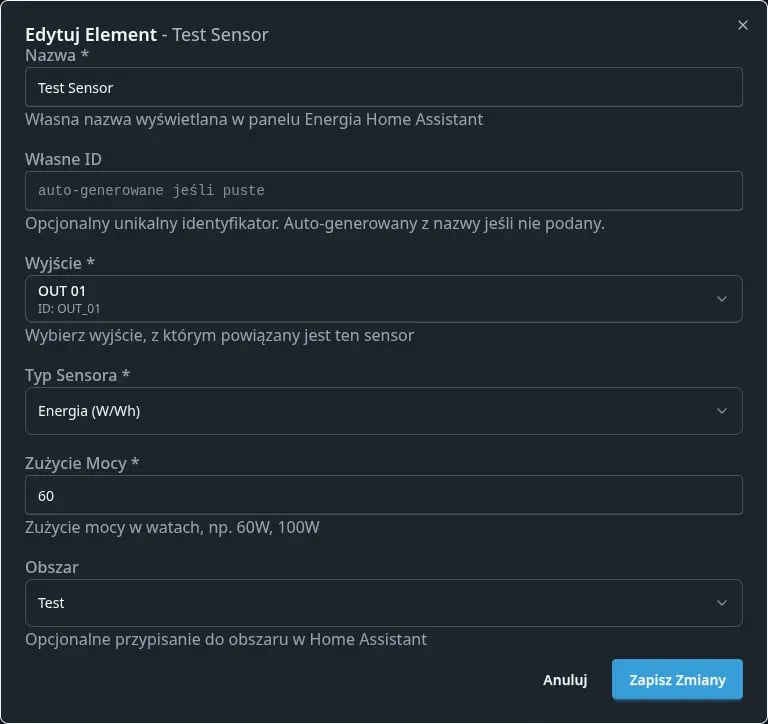

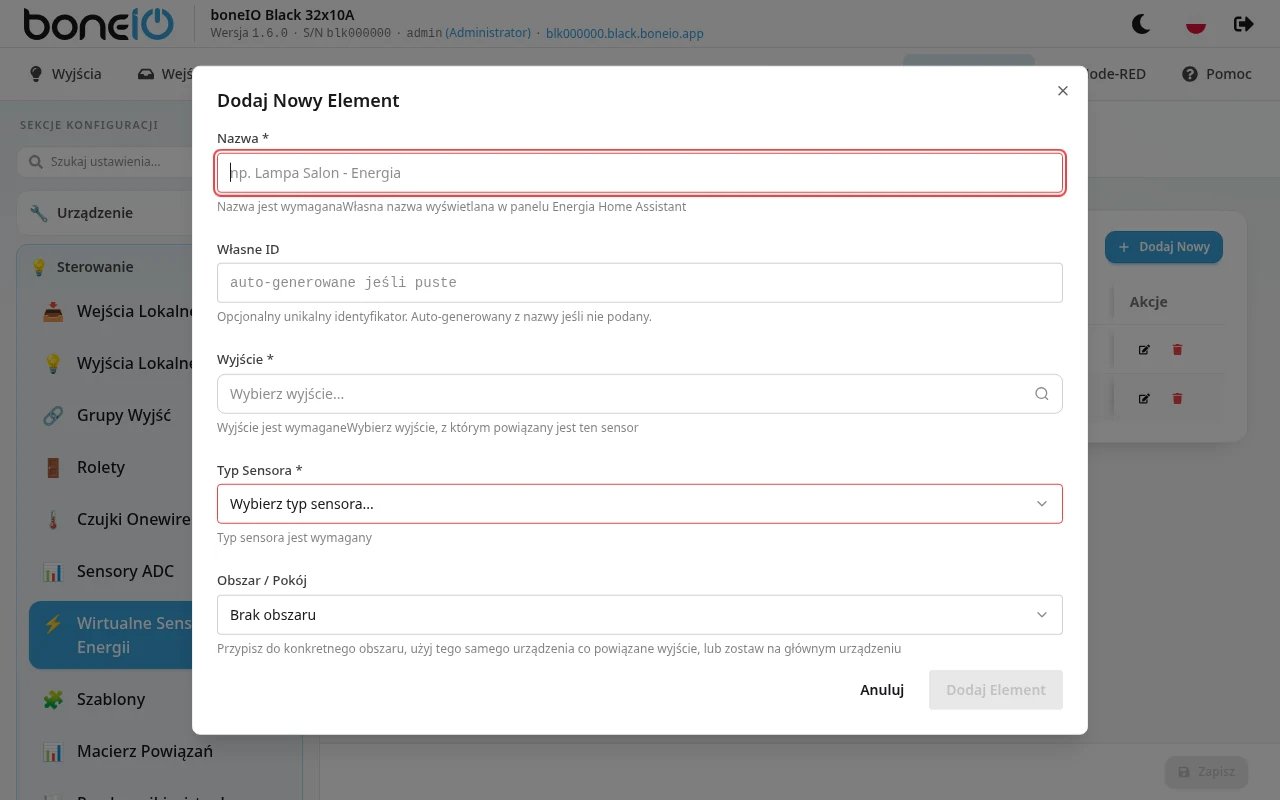

Dodawanie nowego
| Nazwa opcji | Opis |
|---|---|
| Nazwa | Nazwa Wirtualnego sensora - Widoczna w webui, MQTT, HA. |
| Własne ID | Umożliwia wprowadzenie zdefiniowanego przez siebie ID urządzenia. |
| Wyjście | Wybór wyjścia z którym jest powiązany sensor. |
| Typ Sensora | Umożliwia wybór pomiędzy pomiarem energii i przepływu. |
Energia:
| Nazwa opcji | Opis |
|---|---|
| Zużycie mocy | Zużycie mocy przez sensor - wyrażone w Watach |
| Obszar | Wybór odpowiedniego obszaru. |
Przepływ:
| Nazwa opcji | Opis |
|---|---|
| Przepływ | Przepływ wody dla sensoru - wyrażony w litrach na godzinę |
| Obszar | Wybór odpowiedniego obszaru. |
Jak licznik liczy i pamięta sumę
- Gdy wyjście jest włączone, licznik dolicza energię (Wh) albo wodę (L) i co 30 sekund wysyła sumę.
- Wyłączenie wyjścia też dolicza ostatni odcinek, więc światło włączone na 10 sekund zostanie policzone.
- Suma przetrwa restart. Jest przechowywana na brokerze MQTT. Przy starcie licznik najpierw pobiera ją z brokera i niczego nie wysyła, dopóki jej nie dostanie — nawet gdy połączenie z brokerem trwa długo — a czas, w którym wyjście było w międzyczasie włączone, jest doliczany, a nie gubiony.
Ponieważ suma jest przechowywana na brokerze MQTT, jest tak bezpieczna jak zapisane na nim wiadomości: broker przeinstalowany albo taki, który nie zapisuje ich na dysku, zaczyna każdy licznik od 0. Jeśli broker nie ma zapisanej sumy w ciągu ok. 15 sekund od połączenia, licznik również zaczyna liczyć od 0.
