Modbus
Ustawienia magistrali RS485 Modbus - port, prędkość, format ramki i czasy.
Te ustawienia dotyczą całej magistrali RS485 Modbus, a więc wszystkich podłączonych do niej urządzeń Modbus. Same urządzenia (liczniki energii, czujniki) dodajesz w Urządzeniach Modbus.

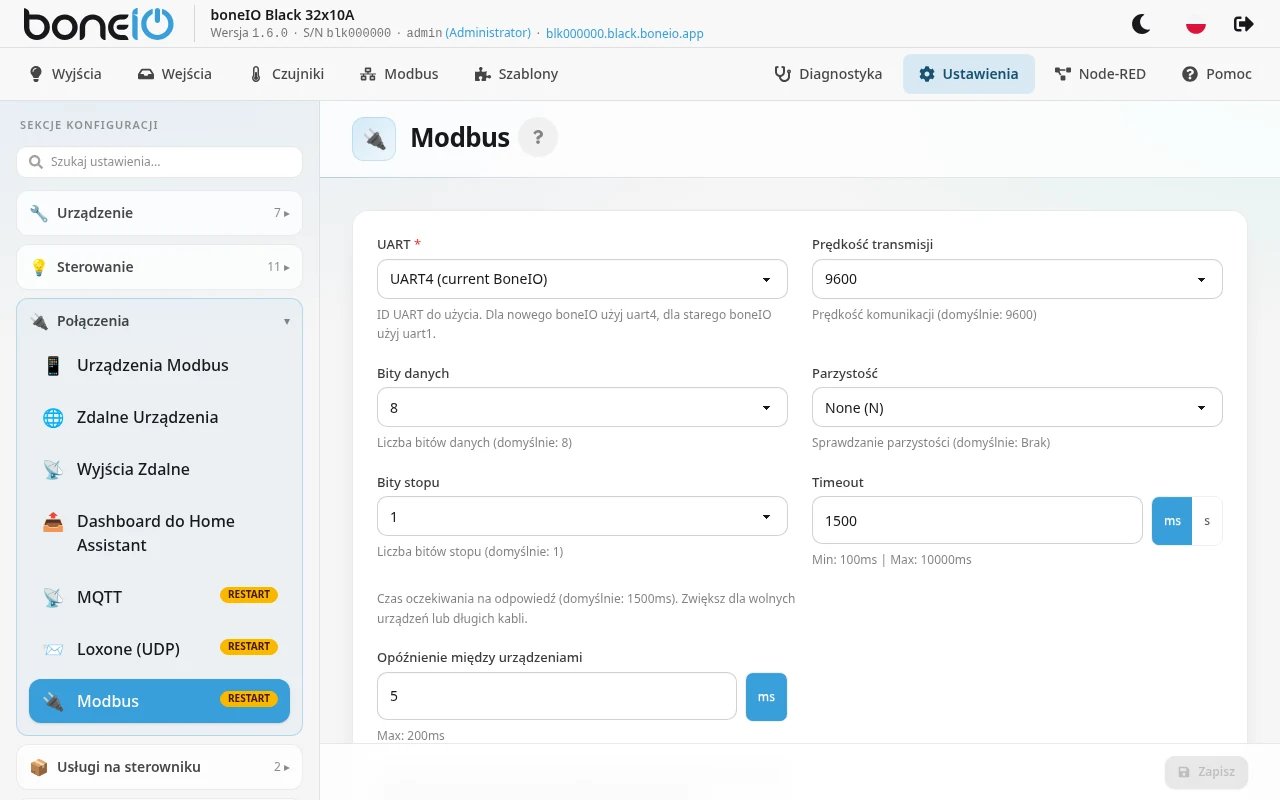

Otwórz Ustawienia → Połączenia → Modbus.
Ta sekcja ma znaczek restart. Po kliknięciu Zapisz panel pokazuje Wymagany restart aplikacji. Kliknij Restartuj Teraz, inaczej nic się nie zmieni.

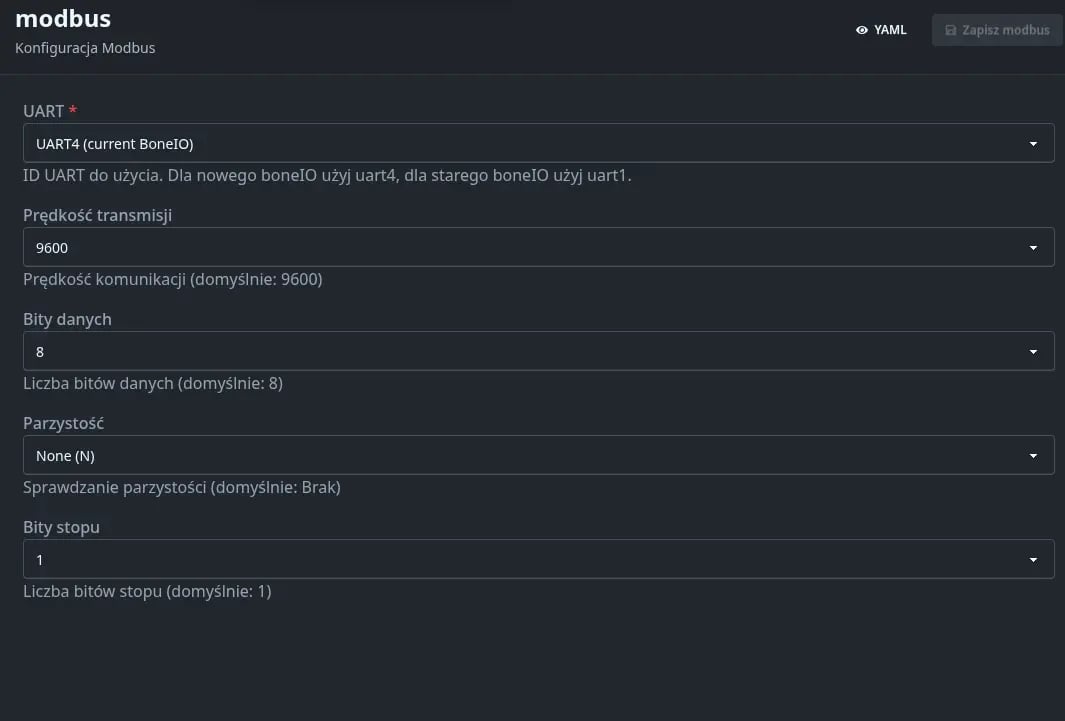

| Pole | Co robi |
|---|---|
| UART | Port szeregowy, na którym jest magistrala. UART4 (current BoneIO) w każdym sterowniku od wersji 0.4, także 1.0 i 1.1. UART1 (old BoneIO) tylko na 0.2 i 0.3. Wymagane. |
| Prędkość transmisji | Prędkość magistrali, od 1200 do 115200. Domyślnie 9600. |
| Bity danych | 7 albo 8. Domyślnie 8. |
| Parzystość | None (N), Even (E) albo Odd (O). Domyślnie None. |
| Bity stopu | 1 albo 2. Domyślnie 1. |
| Timeout | Jak długo czekać na odpowiedź urządzenia. Domyślnie 1500 ms; panel przyjmuje od 100 ms do 10 s. Zwiększ dla wolnych urządzeń albo długich kabli. |
| Opóźnienie między urządzeniami | Przerwa między dwiema transakcjami Modbus. Domyślnie 5 ms; panel przyjmuje od 0 do 200 ms. |
Wszystkie urządzenia na magistrali muszą mieć tę samą prędkość, bity danych, parzystość i bity stopu. Urządzenie ustawione inaczej nie odpowie.
Opóźnienie między urządzeniami a okablowanie
Jeżeli urządzenia są połączone jedno za drugim (łańcuch, zalecany układ dla RS485), wystarczy 0 ms.
Jeżeli od sterownika rozchodzi się kilka kabli w gwiazdę, odbicia sygnału potrzebują czasu, żeby wygasnąć. Ustaw 5–50 ms.
