Panel Alarmowy

Panel alarmowy to strefowy system alarmowy z maszyną stanów. Monitoruje strefy wejściowe, zarządza stanami uzbrajania/rozbrajania z timerami i steruje urządzeniami wyjściowymi (syrena, powiadomienie, światło) przy wyzwoleniu.

Encja jest eksponowana do Home Assistant jako alarm_control_panel z obsługą kodów PIN.

Koncepcje

Strefy (zones)

Strefa grupuje wejścia sterownika i definiuje w jakich trybach uzbrojenia jest aktywna. Każda strefa może opcjonalnie używać opóźnienia wejścia (entry delay) — daje to czas na rozbrojenie alarmu przed wyzwoleniem.

Każde wejście w strefie może być skonfigurowane jako:

• NC (Normally Closed) — normalnie zamknięte — wyzwolenie następuje po rozwarciu obwodu
• NO (Normally Open) — normalnie otwarte — wyzwolenie następuje po zwarciu obwodu

Tryby uzbrojenia

Panel obsługuje 3 tryby uzbrojenia:

• armed_away — Pełne uzbrojenie, wszystkie skonfigurowane strefy aktywne
• armed_home — Uzbrojenie domowe, aktywne tylko strefy przypisane do tego trybu
• armed_night — Uzbrojenie nocne, aktywne tylko strefy przypisane do tego trybu

Blokada uzbrojenia

Panel automatycznie blokuje możliwość uzbrojenia jeśli którekolwiek z wejść w aktywnych strefach jest w stanie wyzwolonym. Zapobiega to uzbrojeniu alarmu w sytuacji gdy np. drzwi lub okno jest otwarte.

Timery

Wyjścia alarmowe

Wyjścia aktywowane przy wyzwoleniu alarmu. Każde wyjście ma przypisany typ:

Kody PIN

Lista kodów PIN z przypisanymi nazwami użytkowników. Kody są używane do uzbrajania/rozbrajania alarmu. Nazwa użytkownika jest zapisywana w logach — umożliwia identyfikację osoby która rozbroiła alarm. Opcjonalnie kod może być wymagany również do uzbrojenia (opcja code_arm_required).

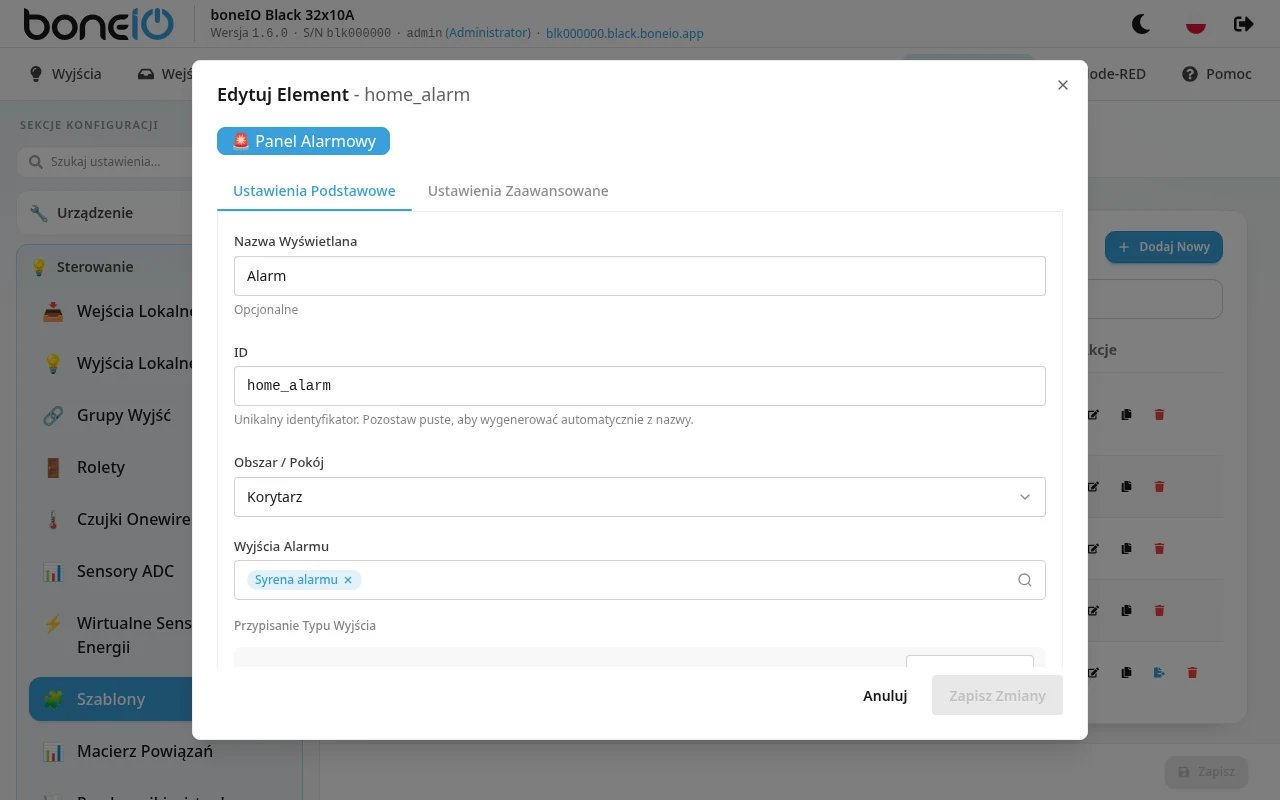

Ustawienia Panelu Alarmowego — Podstawowe

Ustawienia Panelu Alarmowego — Zaawansowane

Przykładowa konfiguracja YAML — Panel Alarmowy

template:
  - id: alarm_dom
    name: Alarm Domowy
    platform: alarm_control_panel
    arming_time: 30s
    delay_time: 30s
    trigger_time: 5min
    code_arm_required: false
    codes:
      - name: Jan
        code: "1234"
      - name: Anna
        code: "5678"
    zones:
      - name: Strefa Wejściowa
        inputs:
          - id: IN_01
            type: normally_closed
          - id: IN_02
            type: normally_closed
        arm_modes:
          - armed_away
          - armed_home
          - armed_night
        entry_delay: true
      - name: Strefa Okien
        inputs:
          - id: IN_03
            type: normally_closed
          - id: IN_04
            type: normally_open
        arm_modes:
          - armed_away
          - armed_night
        entry_delay: false
    outputs:
      - id: OUT_05
        type: siren
      - id: OUT_06
        type: light
    area: dom

Zmienne konfiguracyjne — Panel Alarmowy

• id (Opcjonalne, string) — Unikalny identyfikator panelu alarmowego. Generowany automatycznie jeśli nie podany.
• name (Opcjonalne, string) — Nazwa wyświetlana w Home Assistant. Jeśli nie ustawiona, używa ID.
• platform (Wymagane, string) — Musi być ustawione na alarm_control_panel.
• codes (Opcjonalne, lista) — Lista kodów PIN z nazwami użytkowników.
  • name (Wymagane, string) — Nazwa użytkownika (używana w logach do identyfikacji osoby).
  • code (Wymagane, string) — Numeryczny kod PIN.
• code_arm_required (Opcjonalne, boolean, domyślnie: false) — Czy kod PIN jest wymagany również do uzbrojenia alarmu.
• arming_time (Opcjonalne, timeperiod) — Czas oczekiwania po komendzie uzbrojenia zanim alarm przejdzie w stan uzbrojony. Przykład: 30s.
• delay_time (Opcjonalne, timeperiod) — Czas opóźnienia wejścia przed wyzwoleniem alarmu. Przykład: 30s.
• trigger_time (Opcjonalne, timeperiod) — Czas przez jaki alarm pozostaje wyzwolony zanim automatycznie się rozbroi. Przykład: 5min.
• zones (Opcjonalne, lista) — Lista stref alarmowych.
  • name (Wymagane, string) — Nazwa strefy.
  • inputs (Opcjonalne, lista) — Lista wejść przypisanych do strefy.
    • id (Wymagane, string) — ID wejścia sterownika.
    • type (Opcjonalne, string, dozwolone: ['normally_closed', 'normally_open'], domyślnie: normally_closed) — Typ obwodu wejścia (NC/NO).
  • arm_modes (Opcjonalne, lista string, dozwolone: ['armed_away', 'armed_home', 'armed_night']) — Tryby uzbrojenia w których strefa jest aktywna.
  • entry_delay (Opcjonalne, boolean, domyślnie: false) — Czy strefa używa opóźnienia wejścia przed wyzwoleniem.
• outputs (Opcjonalne, lista) — Lista wyjść aktywowanych przy wyzwoleniu alarmu.
  • id (Wymagane, string) — ID wyjścia (przekaźnika).
  • type (Opcjonalne, string, dozwolone: ['siren', 'notification', 'light', 'custom'], domyślnie: siren) — Typ wyjścia alarmowego.
• area (Opcjonalne, string) — Odniesienie do ID obszaru zdefiniowanego w sekcji areas. Tworzy pod-urządzenie powiązane z głównym urządzeniem BoneIO.
