Filtry czujników
Korekta, zaokrąglanie i odrzucanie odczytów czujników, zanim trafią do panelu i Home Assistant.
Filtr zmienia odczyt czujnika, zanim boneIO Black go opublikuje: poprawia czujnik, który zawyża o pół stopnia, zaokrągla wartość, przelicza ją albo odrzuca odczyt, który nie może być prawdziwy.
Gdzie ustawiasz filtry
Filtry są częścią formularza danego czujnika. Przycisk dodawania filtra jest w:
| Czujnik | Gdzie |
|---|---|
| ADC | Ustawienia → Sterowanie → Sensory ADC, w formularzu czujnika, sekcja Filtry (domyślnie rozwinięta), przycisk Dodaj filtr. Zobacz Sensory ADC. |

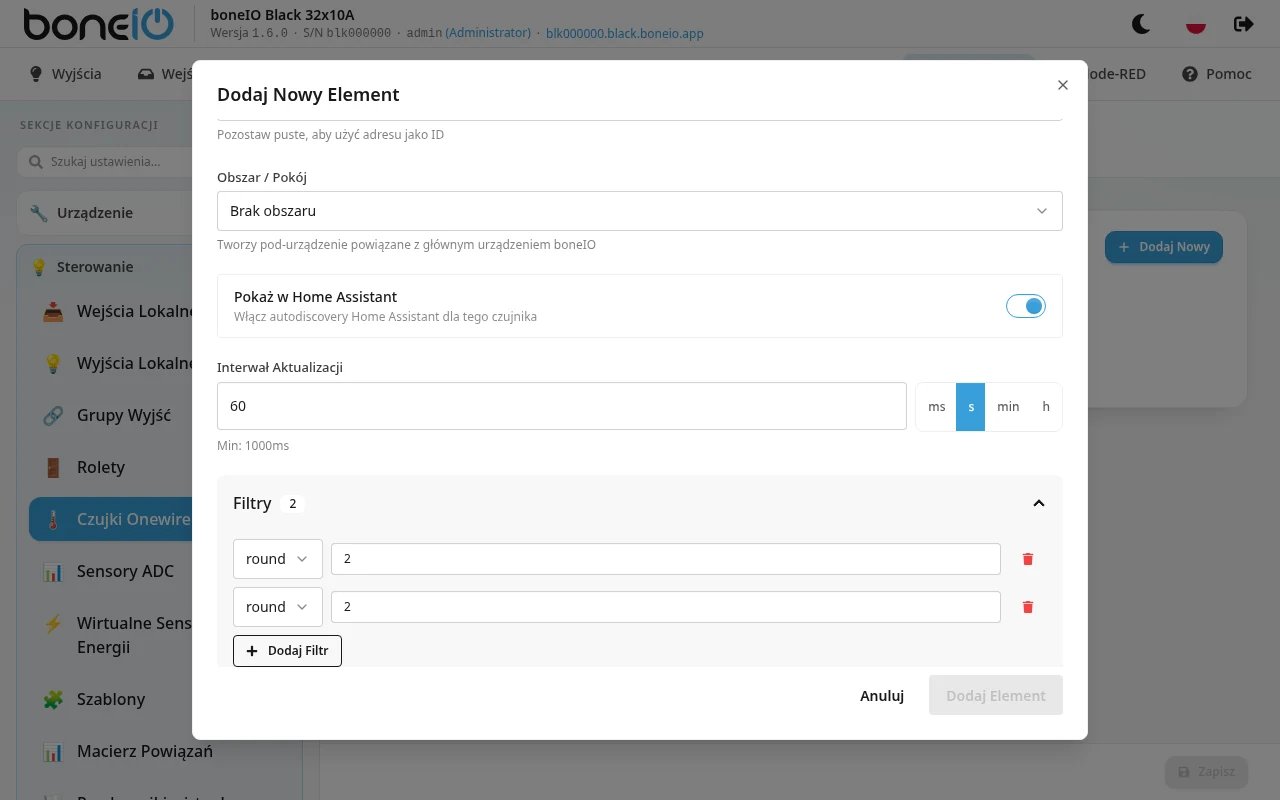

| 1-Wire (DS18B20 i inne) | Ustawienia → Sterowanie → Czujki Onewire, w formularzu czujnika, sekcja Filtry (kliknij, żeby rozwinąć), przycisk Dodaj Filtr. Zobacz Czujki 1-Wire. |
| Czujnik Modbus CWT | Ustawienia → Połączenia → Urządzenia Modbus, urządzenie z modelem CWT, zakładka Filtry czujników: Filtry temperatury i Filtry wilgotności, przycisk Dodaj filtr. Zobacz Urządzenia Modbus. |
LM75, MCP9808 i INA219 też przyjmują filtry, ale tylko w YAML: ich formularz w Ustawienia → Urządzenie → Czujniki sterownika nie ma edytora filtrów (zobacz niżej).
Dodanie filtra
- Otwórz czujnik w jego sekcji i znajdź Filtry. Liczba obok mówi, ile filtrów ma czujnik.
- Kliknij Dodaj filtr. Na końcu pojawia się nowy wiersz, ustawiony na
roundz wartością2. - Wybierz filtr z listy i wpisz jego liczbę w polu Wartość.
- Zapisz czujnik (Dodaj Element albo Zapisz Zmiany), a potem Zapisz na dole sekcji. Restart nie jest potrzebny.
Kosz na końcu wiersza usuwa ten filtr.
Filtry
Lista pokazuje filtry po nazwie:
| Filtr | Co robi | Przykład |
|---|---|---|
| offset | Dodaje wartość do odczytu. Wartość ujemna odejmuje. | Czujnik pokazuje o 0,5 °C za dużo: offset -0.5. |
| round | Zaokrągla do tylu cyfr po przecinku. Podaj liczbę całkowitą. | round 1 zmienia 21,437 na 21,4. |
| multiply | Mnoży odczyt przez wartość. | Na wejściu ADC sterownika od wersji 1.0 multiply 13.8 daje napięcie na zacisku. |
| filter_out | Odrzuca odczyt dokładnie równy wartości. | DS18B20, który po zakłóceniu zasilania czasem zgłasza 85: filter_out 85. |
| filter_out_greater | Odrzuca odczyt większy od wartości. Odczyt równy wartości zostaje. | Temperatura, która nigdy nie przekroczy 100 °C: filter_out_greater 100. |
| filter_out_lower | Odrzuca odczyt mniejszy od wartości. Odczyt równy wartości zostaje. | filter_out_lower -40. |
Gdy odrzucony zostaje odczyt ADC, 1-Wire, LM75 albo MCP9808, nic nie jest publikowane: panel i Home Assistant pokazują poprzednią wartość aż do następnego poprawnego odczytu.
Kolejność ma znaczenie
Filtry działają od górnego wiersza w dół, każdy na wyniku poprzedniego. Odrzucony odczyt na tym się kończy.
- Żeby pokazać stopnie Fahrenheita, daj najpierw
multiply1.8, a po nimoffset32. W odwrotnej kolejności wynik będzie zły. filter_outporównuje dokładnie, więc gdy odczyt ma ułamki, daj go poround.
Nie ma przycisku do przesuwania wierszy. Żeby zmienić kolejność, usuń wiersze i dodaj je ponownie w takiej kolejności, jakiej chcesz.
Gdy czujnik nie ma filtrów
Każdy czujnik ma zestaw domyślny: round 2 dla 1-Wire, LM75, MCP9808 i INA219 oraz multiply 1.8, a potem round 2 dla ADC (co zamienia 0–1 z wejścia na wolty, zobacz Sensory ADC).
Czujnik dostaje zestaw domyślny tylko wtedy, gdy nie ma żadnych filtrów. Gdy dodasz własne, zastępują one domyślne, więc jeśli nadal chcesz zaokrąglania, dodaj round sam.
Jeśli usuniesz wszystkie filtry, czujnik wraca do zestawu domyślnego po następnym restarcie aplikacji boneIO. Do tego czasu podaje wartość bez filtrów; dla ADC to liczba od 0 do 1, a nie wolty.
