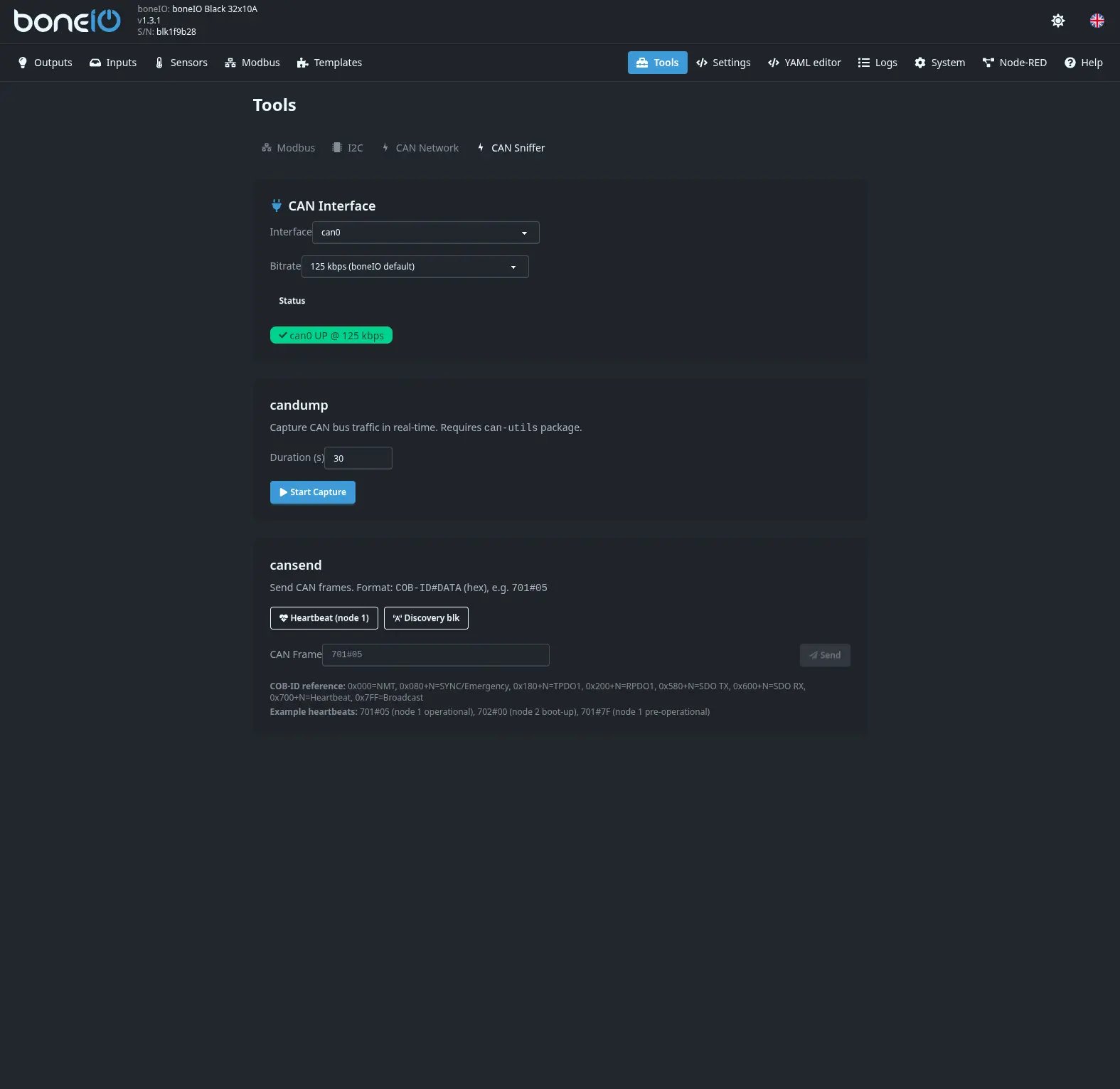

Narzędzia dodatkowe
Sekcja zawierające dodatkowe narzedzia sterownika.
Pomocnik Modbus
Narzędzie umożliwiające pracę z magistralą modbus. Oferuje bardzo wiele przydanych funkcji.

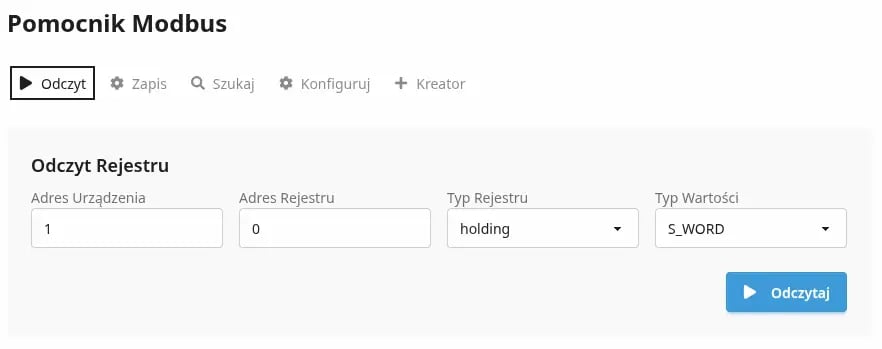

Odczyt
Po podaniu adresu urządzenia w magistrali, adresu konkretnego rejestru, jego typu i typu wartości - umożliwia odczyt konkretnego rejestru. Bardzo przydatne w debugowaniu urządzeń modbus. Jak i w procesie tworzenia i dodawania nowego urządzenia.

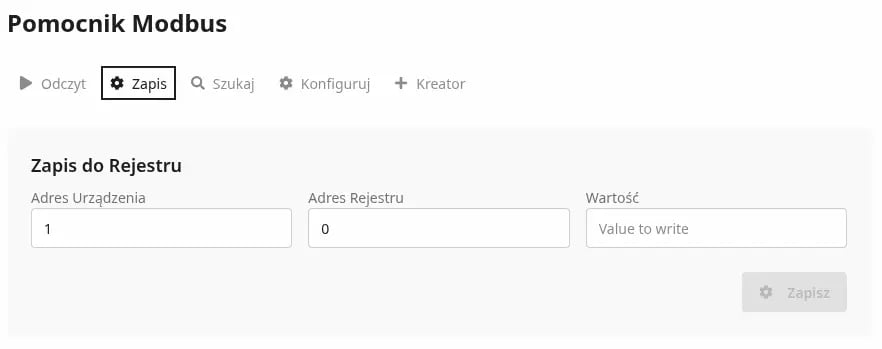

Zapis
Po podaniu adresu urządzenia w magistrali, adresu konkretnego rejestru i wartości - umożliwia zapis do konkretnego rejestru. Bardzo przydatne w debugowaniu urządzeń modbus. Jak i w procesie tworzenia i dodawania nowego urządzenia.

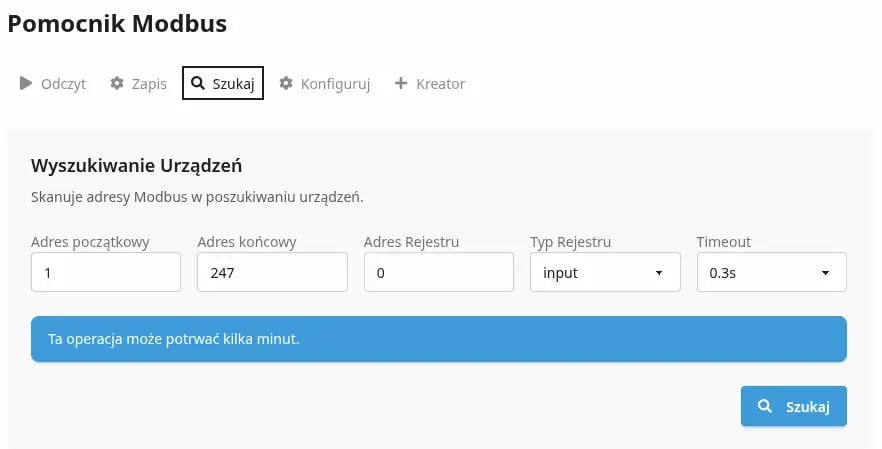

Szukaj
Funkcja szukaj umożliwia przeskanowanie całej magistrali w poszukiwaniu urządzeń. Bardzo przydatne w sytuacji gdy nie znamy adresu urządzenia podłączonego do magistrali. Dzięki wprowadzeniu adresu początkowego i końcowego urządzenia - możemy zawęzić poszukiwania. Dodatkowo należy podać Adres rejestru, jego typ i czas timeout.
Konfiguracja
Konfigurator umożliwiający zdalną zmianę adresów i prędkości urządzeń podłączonych do magistrali. Należy wybrać model urządzenia ze zdefiniowanej listy (aktualnie są to: CWT, SHT30, DYP-A12), konkretny UART.

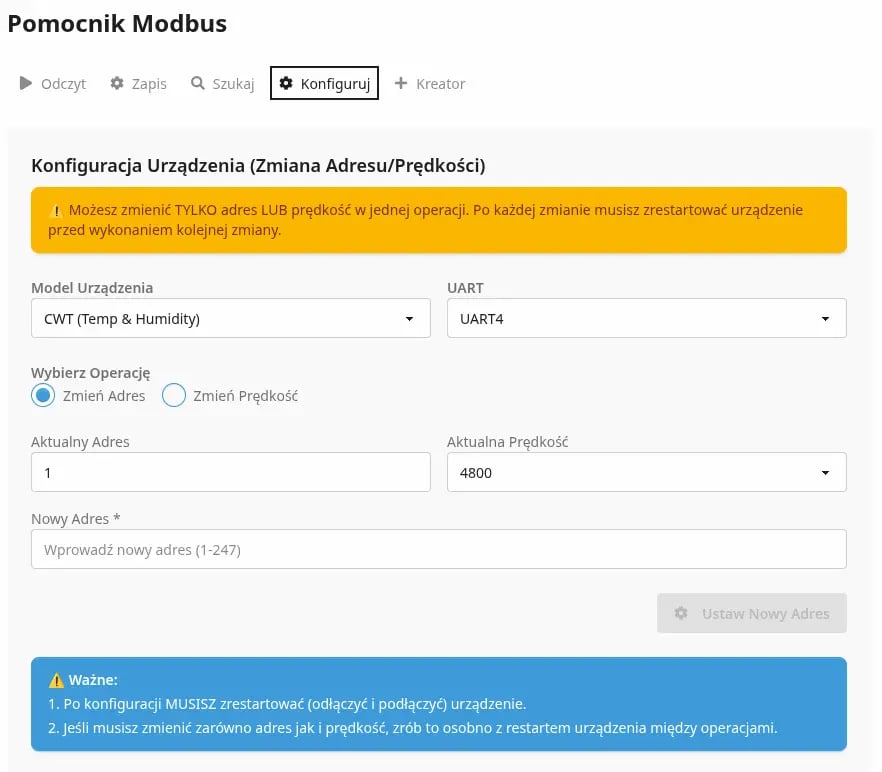

- Zmiana adresu
Umożliwia zmianę adresu urządzenia, jedyne co musimy podać to aktualną prędkość transmisji, aktualny adres i nowy adres. Po zatwierdzeniu operacji - przyciskiem Ustaw Nowy Adres - należy ZRESTARTOWAĆ urządzenie modbus. Tylko dzięki temu przyjmie ono nowy adres i zacznie się z nim rozgłaszać w magistrali.

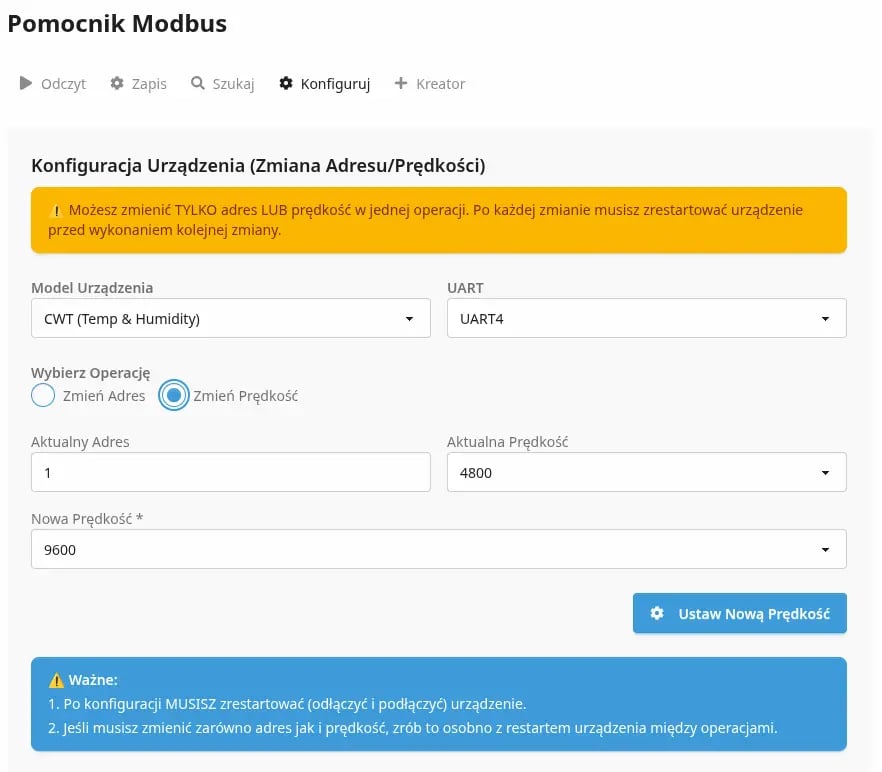

- Zmiana Prędkości
Umożliwia zmianę prędkości transmisji urządzenia, jedyne co musimy podać to aktualny adres, prędkość i nową prędkość. Po zatwierdzeniu operacji - przyciskiem Ustaw Nową Prędkość - należy ZRESTARTOWAĆ urządzenie modbus. Tylko dzięki temu przyjmie ono nową prędkość transmisji i zacznie się z nim rozgłaszać w magistrali.

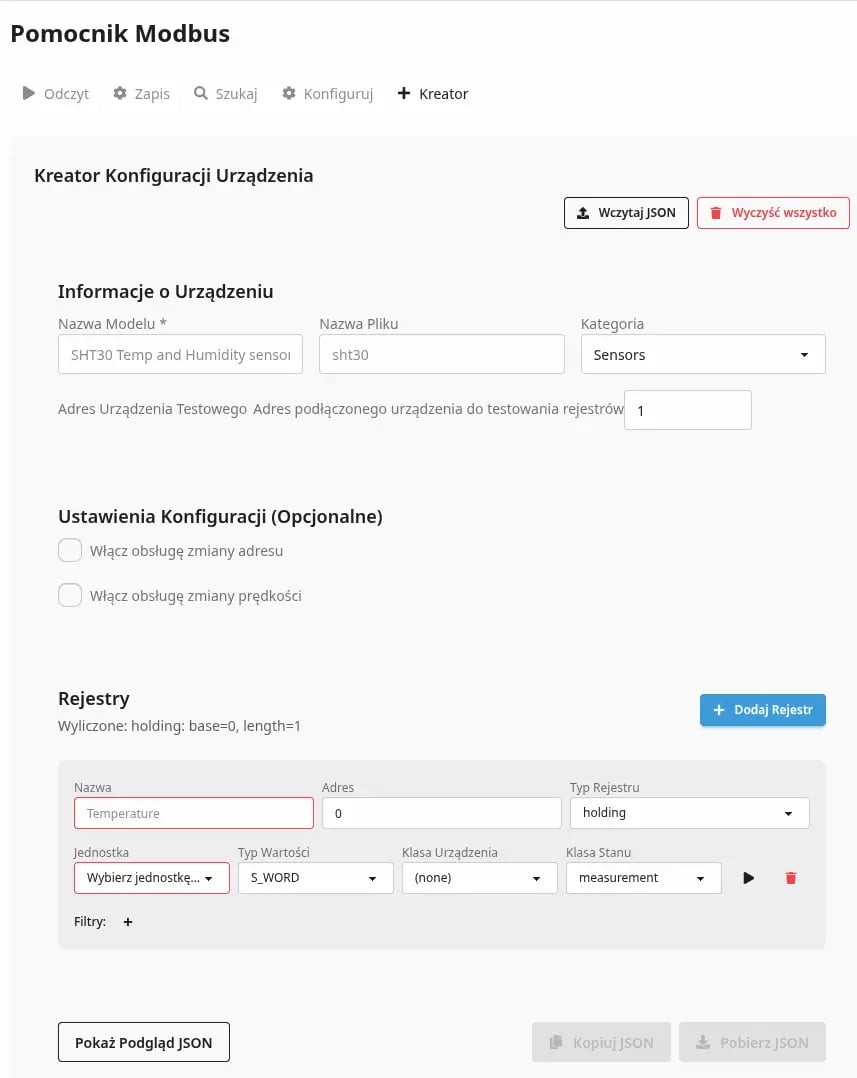

Kreator
Kreator modbus jest niezwykle potężnym i przydatnym ????? Umożliwia on przygotowanie konfiguracji dla urządzenia modbus. Dzięki niemu - posiadając dokumentację adresacji rejestrów dla naszego urządzenia modbus jesteśmy w stanie stworzyć konfigurację która umożliwi obsługę urządzenia przez boneio.
Interface kreatora jest niezwykle prosty. Musimy nazwać model naszego urządzenia, nazwe pliku json, jak i wybrać kategorie. Następnie wprowadzamy adres podłączonego urządzenia - jest to niezwykle ważne aby na bieżąco testować przygotowywaną przez nas konfigurację. Konfigurator umożliwia opcjonalną obsługę zmiane adresu i prędkości (nie każde urządzenia na to pozwala!)

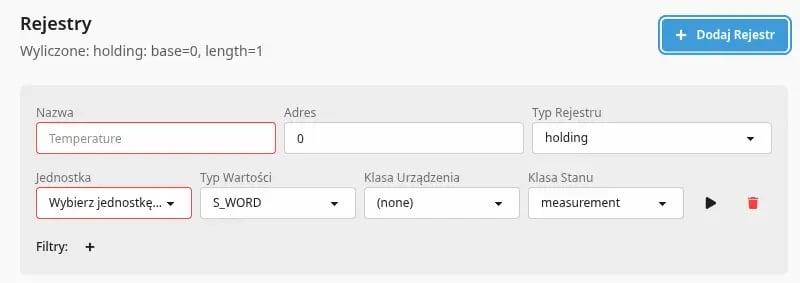

Przycisk Dodaj Rejestr powoduje wyświetlenie Pola umożliwiającego zdefiniowanie wszystkich parametrów dla danego rejestru.
Skaner I2C
Narzędzie umożliwiające skanowanie magistrali I2C w poszukiwaniu podłączonych urządzeń. Skaner automatycznie rozpoznaje urządzenia z ekosystemu boneIO.
Wybór magistrali
Sterownik udostępnia 3 magistrale I2C:
| Magistrala | Opis |
|---|---|
| I2C-0 | Pierwsza magistrała I2C. |
| I2C-1 | Druga magistrała I2C. |
| I2C-2 | Trzecia magistrała I2C (domyślna). |
Skanowanie
Po wybraniu magistrali i kliknięciu przycisku Skanuj — narzędzie przeskanuje wybraną magistralę i wyświetli listę wykrytych urządzeń.
Wyniki skanowania
Wyniki skanowania są przedstawione w tabeli zawierającej:
| Kolumna | Opis |
|---|---|
| Adres (HEX) | Adres urządzenia w formacie szesnastkowym. |
| Adres (DEC) | Adres urządzenia w formacie dziesiętnym. |
| Możliwe urządzenia | Lista rozpoznanych urządzeń pod danym adresem. Urządzenia boneIO są oznaczone zielonym znacznikiem. |
Dodatkowo dostępny jest surowy wynik skanowania (raw output) z możliwością skopiowania do schowka — przydatne do diagnostyki i udostępniania na kanałach wsparcia.
