Przegląd i Specyfikacja
Poznaj jednostkę sterującą boneIO ESP Input24 gen2 z 24 wejściami cyfrowymi.

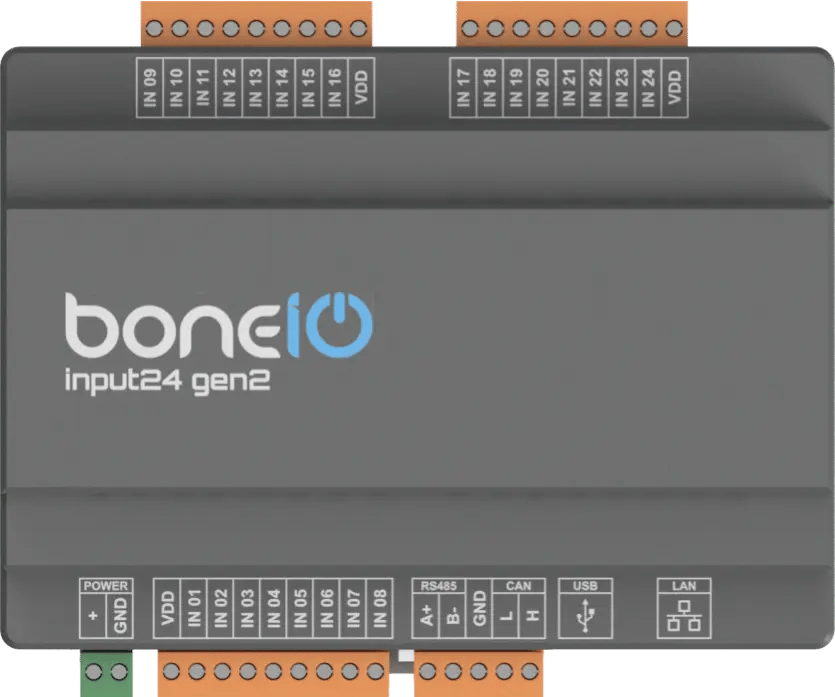

boneIO ESP Input24 gen2
Sterownik kupisz -> TUTAJ
Wykorzystując wszechstronny mikrokontroler ESP32-S3 oraz prostotę oprogramowania ESPHome, sterownik boneIO ESP Input24 gen2 umożliwia w niezwykle łatwy sposób możliwość zwiększenia ilości wejść cyfrowych w Twoim inteligentnym domu.
Dzięki 24 wejściom cyfrowym umieszczonym w niezwykle małej obudowie - w znaczący sposób zwiększamy potencjał systemu. Sterownik może posłużyć jako kontrola przycisków, bądź centrala do obsługi czujników ruchu i kontaktronów!. boneIO Input24 został zaprojektowany głównie jako urządzenie zwiększające ilość wejść obsługiwanych przez system.
Kluczowe Cechy
- 24 wejść cyfrowych do podłączenia przycisków, czujników ruchu, kontaktronów i innych.
- Niezawodne połączenie sieciowe przez Ethernet oraz WiFi (przy użyciu zewnętrznej anetny).
- Szerokie możliwości rozbudowy dzięki interfejsom Modbus i CAN.
- Port USB-C do łatwego wgrywania oprogramowania.
- Kompaktowa obudowa na szynę DIN (7 modułów).
Zastosowania
Sterownik boneIO ESP Input24 gen2 jest idealnym wyborem do:
- Zwiększenia ilości wejść cyfrowych w Twoim systemie Smart Home.
- Integracji z systemem alarmowym poprzez zbieranie sygnałów z czujników.
- Integracji z różnymi czujnikami w celu tworzenia zaawansowanych scenariuszy automatyzacji.
- Automatyzacji systemów HVAC (ogrzewanie, wentylacja, klimatyzacja) dzięki obsłudze Modbus.
Specyfikacja Techniczna
| Cecha | Wartość |
|---|---|
| Moduł | ESP32-S3 |
| Zasilanie | 12-24V DC |
| Pobór mocy | Max. 7W |
| Wejścia cyfrowe | 24 |
| Interfejsy zewnętrzne | Modbus RS485, CAN |
| Komunikacja | Ethernet 10/100Mbit, WiFI (przy użyciu zewnętrznej anteny), USB-C (do wgrywania oprogramowania) |
| Wymiary (SxWxG) | 126mm x 91mm x 57mm (bez wtyczek) / 126mm x 108mm x 57mm (z wtyczkami) |
| Szerokość montażowa | 7 modułów DIN |
| Waga | 230g |

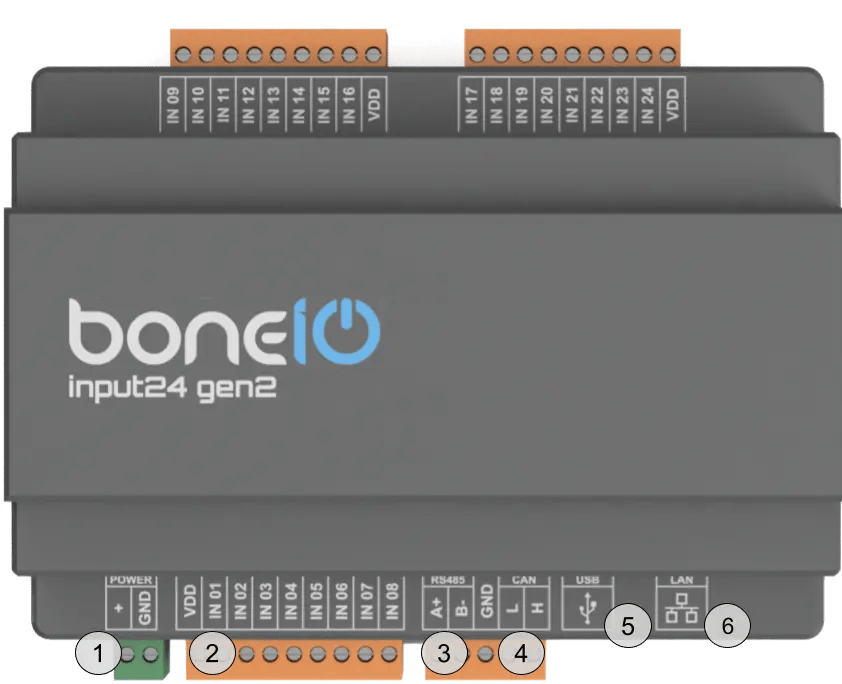

Opis Złącz i Komponentów
- Złącze zasilania (+/GND): Główne zasilanie urządzenia (12-24V DC).
- Złącza śrubowe IN (1-24): Wejścia cyfrowe dla przycisków lub czujników.
- Złącze Modbys RS485: Złącze modbus do podłączania urządzeń Modbus.
- Złącze magistrali CAN: Złącze CAN do podłączenia urządzeń CAN.
- Złącze USB-C: Do wgrywania oprogramowania.
- Port Ethernet (RJ45): Do podłączenia do sieci LAN.
Szybkie uruchomienie
- Montaż urządzenia - osoba wykwalifikowana musi zamontować urządzenie na szynie DIN.
- Podłączenie wejścia Podłącz przycisk do wejścia IN01. Naciśnij przycisk – wejście powinno zmienić swój stan.
- Połączenie z Siecią: Podłącz kabel LAN do portu RJ45.
- Dostęp do Panelu Web: Znajdź adres IP urządzenia (wyświetlony na ekranie OLED lub w routerze) i wpisz go w przeglądarce, aby uzyskać dostęp do interfejsu web.
Certyfikaty
Co Dalej?
Szczegółowe instrukcje znajdziesz na kolejnych podstronach.
