Montaż Sprzętowy

Kluczowe Zasady Bezpieczeństwa

WAŻNE: WYMAGANA PROFESJONALNA INSTALACJA

Podkreślamy z całą mocą: bezpieczeństwo jest absolutnym priorytetem. Wszelkie czynności związane z podłączeniem urządzenia do instalacji elektrycznej muszą być wykonywane wyłącznie przez wykwalifikowanego elektryka, który posiada odpowiednie uprawnienia. Samodzielna ingerencja w instalację wysokiego napięcia grozi porażeniem prądem, uszkodzeniem sprzętu lub pożarem. Producent nie ponosi odpowiedzialności za szkody wynikające z nieprawidłowo wykonanej instalacji.

Dotyczy to w szczególności:

• Podłączania zasilania do kontrolera.
• Podłączania obwodów wysokiego napięcia (110V/230V) do wyjść kontrolera.
• Wszelkich prac instalacyjnych wewnątrz szafy elektrycznej (rozdzielnicy).

Próba modyfikacji instalacji elektrycznej bez odpowiednich kwalifikacji jest nielegalna, skrajnie niebezpieczna i stwarza realne zagrożenie, które może prowadzić do:

• Porażenia prądem, ciężkich obrażeń ciała lub śmierci.
• Trwałego uszkodzenia kontrolera boneIO i wszystkich podłączonych do niego urządzeń.
• Znaczącego zagrożenia pożarowego skutkującego zniszczeniem mienia.
• Utraty gwarancji na produkt i potencjalnych problemów z roszczeniami ubezpieczeniowymi.

Producent boneIO nie ponosi żadnej odpowiedzialności za szkody materialne, obrażenia ciała lub utratę życia wynikające z instalacji wykonanej niezgodnie z niniejszymi wytycznymi i obowiązującymi normami bezpieczeństwa.

Prosimy o potraktowanie tego ostrzeżenia z najwyższą powagą.

---

Montaż na Szynie DIN

Sterownik boneIO ESP jest przystosowany do montażu na standardowej szynie DIN (TS35).

1. Zaczep górne klipsy obudowy o górną krawędź szyny DIN.
2. Dociśnij mocno dolną część obudowy, aż zatrzaski zablokują się na szynie z wyraźnym kliknięciem.
3. Upewnij się, że moduł jest zamocowany stabilnie.

Podłączenie Zasilania

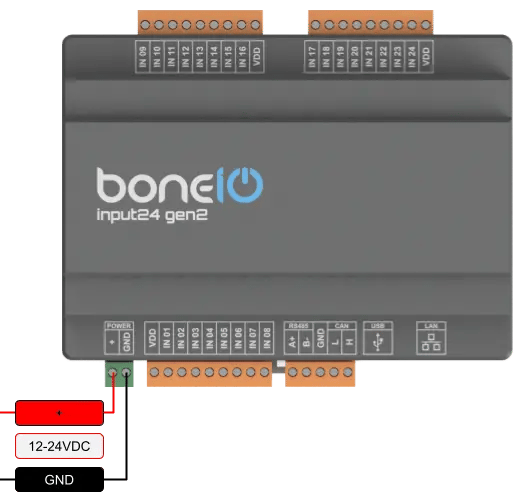

Urządzenie wymaga stabilizowanego zasilania 12-24V DC.

1. Upewnij się, że zasilacz jest odłączony od sieci 230V.
2. Podłącz wyjście + zasilacza do złącza śrubowego + w boneIO.
3. Podłącz wyjście GND (masa) zasilacza do złącza śrubowego GND w boneIO.
4. Sprawdź poprawność i polaryzację połączeń przed włączeniem zasilacza.

Podłącz sieć

Urządzenie komunikuje się z siecią za pomocą wbudowanego portu Ethernet, co gwarantuje stabilne i niezawodne połączenie. Aby zapewnić łączność, podłącz moduł do swojego switcha sieciowego przy użyciu standardowego przewodu Ethernet (RJ45).

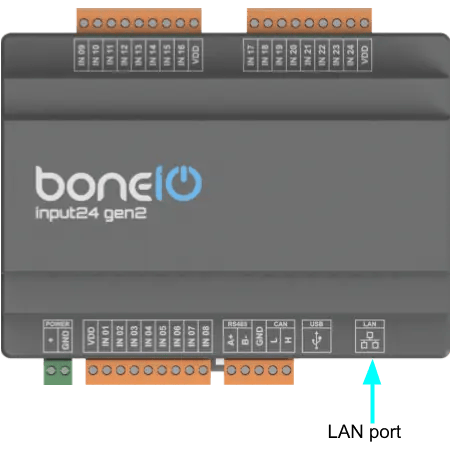

1. Podłącz przewód ethernet do złącza LAN na sterowniku.
2. Podłącz drugi koniec przewodu ethernet do switcha.

Podłączenie Wejść Cyfrowych

Wejścia cyfrowe służą do podłączania przycisków i czujników. Domyślnie są one sterowane masą (GND).

1. Jeden z przewodów od przycisku monostabilnego podłącz do wspólnej szyny GND (masy).
2. Drugi przewód podłącz do wybranego złącza wejściowego (np. IN01).
3. Naciśnięcie przycisku spowoduje zwarcie wejścia do masy, co zostanie zinterpretowane jako sygnał "włączony".

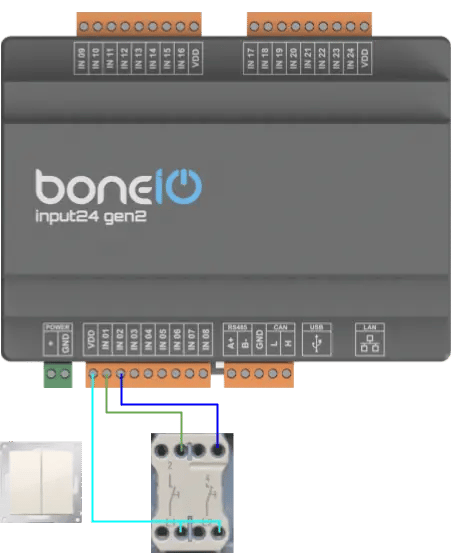

Schemat Logiczny połączenia przycisku monostabilnego

GND lub +

Domyślne zachowanie wejścia (sterowanie masą) można zmienić za pomocą wewnętrznego przełącznika. Zobacz lokalizację przełącznika poniżej.

• Dół (Domyślnie): Sterowanie masą (GND).
• Góra: Sterowanie plusem (wysokim potencjałem).

Przykład:

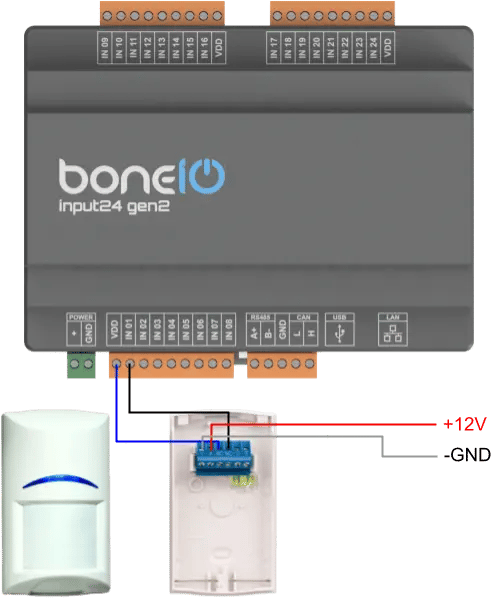

Przykład 2:

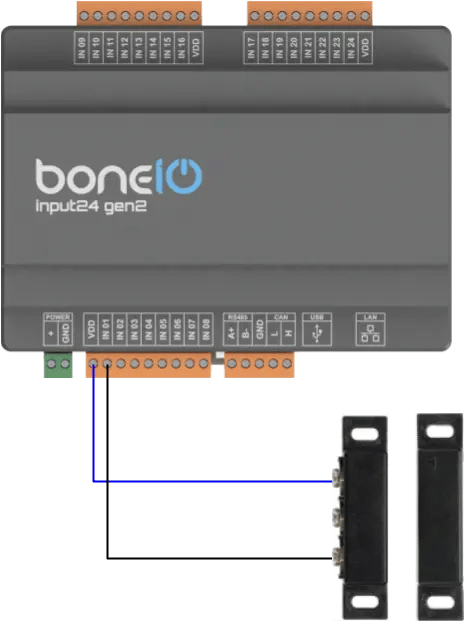

Przykład 3:

Podłączanie Magistral Komunikacyjnych

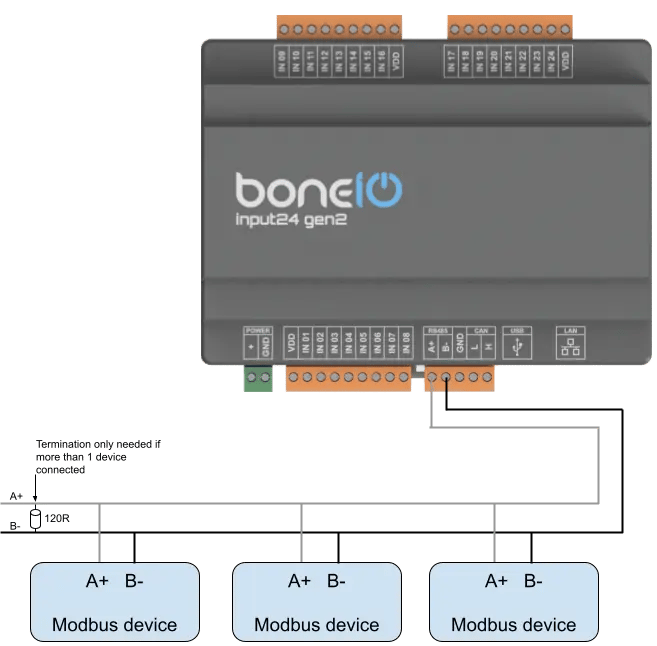

Modbus RS485

Służy do komunikacji z urządzeniami przemysłowymi i HVAC.

• Podłącz linię A magistrali do złącza A w boneIO.
• Podłącz linię B magistrali do złącza B w boneIO.

Urządzenia serii ESP przechodziły testy magistrali modbus RTU z 5 podłączonymi urządzeniami. Używanie większej ilości urządzeń modbus podłączonych do sterownika serii ESP może powodować powstawanie opóźnień w reakcji sterownika (wejścia jak i wyjścia). Wynika to ze specyfiki zastosowanego procesora. W przypadku rozbudowanych magistral modbus - zalecamy podzielenie ich na kilka urządzeń.

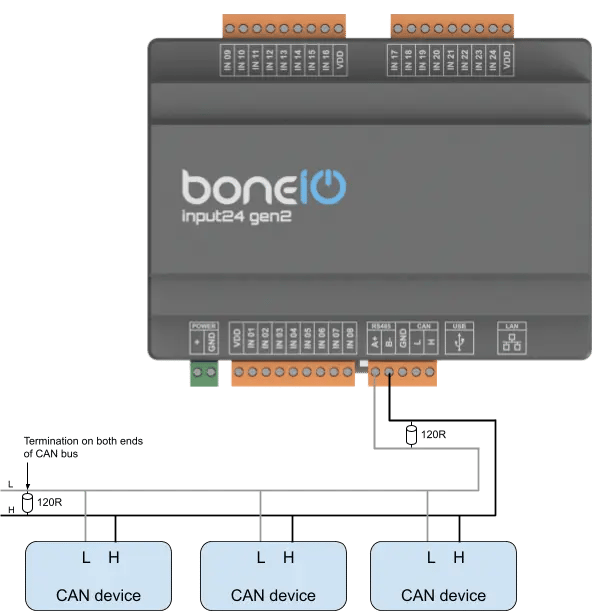

CAN

Służy do komunikacji z urządzeniami przemysłowymi i czujnikami.

• Podłącz linię L magistrali do złącza L w boneIO.
• Podłącz linię H magistrali do złącza H w boneIO.

Kontrola Końcowa

Po zakończeniu instalacji:

1. Sprawdź dokładnie wszystkie połączenia.
2. Upewnij się, że nie ma żadnych zwarć.
3. Włącz zasilanie (zasilacz 24V DC.)
