Urządzenia Modbus
Jak dodać i skonfigurować urządzenia Modbus w boneIO Black.
Sterownik boneIO Black obsługuje protokół Modbus RTU, który pozwala na podłączenie zewnętrznych urządzeń pomiarowych, liczników energii, czujników i innych urządzeń.
Modbus jest domyślnie skonfigurowany - nie musisz zmieniać ustawień UART. Wystarczy dodać urządzenia, które chcesz monitorować.

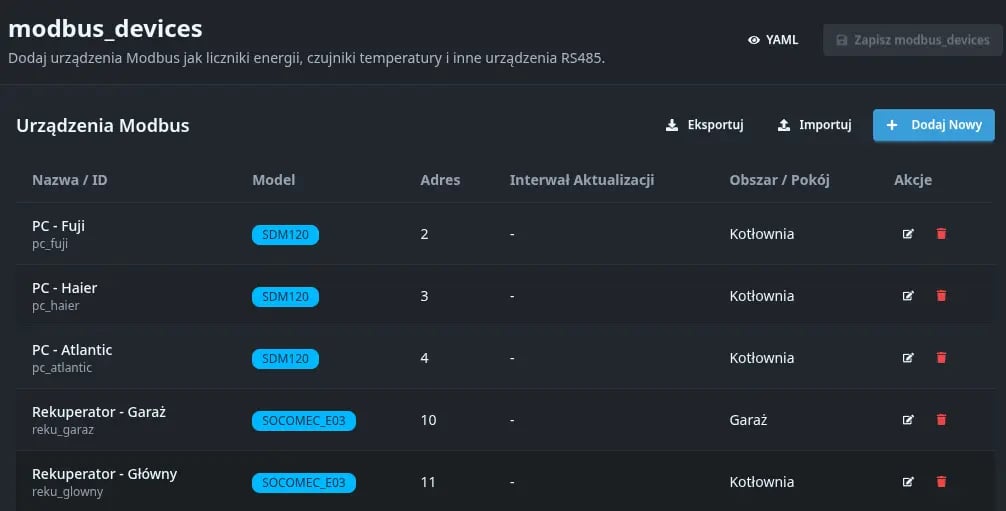

Lista urządzeń Modbus
Przejdź do Ustawienia → Modbus Devices aby zobaczyć listę skonfigurowanych urządzeń Modbus.
Wspierane urządzenia
boneIO Black obsługuje następujące modele urządzeń Modbus:
Liczniki energii
| Model | Opis |
|---|---|
| SDM120 | Licznik energii Eastron SDM120 (1-fazowy) |
| SDM630 | Licznik energii Eastron SDM630 (3-fazowy) |
| ORNO-OR-WE-517 | Licznik energii ORNO OR-WE-517 |
| DTS1964_3F | Licznik energii 3-fazowy DTS1964 |
| SOCOMEC_E03 | Licznik Socomec Countis E03 |
| SOCOMEC_E23 | Licznik Socomec Countis E23 |
Czujniki temperatury i wilgotności
| Model | Opis |
|---|---|
| CWT | Czujnik temperatury i wilgotności CWT (z filtrami) |
| SHT20 | Czujnik temperatury i wilgotności SHT20 |
| SHT30 | Czujnik temperatury i wilgotności SHT30 |
| PT100 | Czujnik temperatury PT100 |
Inne urządzenia
| Model | Opis |
|---|---|
| R4DCB08 | Moduł do termometrów 1-Wire w gwiazdę |
| LIQUID-SENSOR | Czujnik poziomu cieczy (z wymiarami zbiornika) |
| FUJITSU-AC | Klimatyzacja Fujitsu |
| VENTCLEAR | Wentylacja VentClear |
| SOFAR | Falownik fotowoltaiczny Sofar |

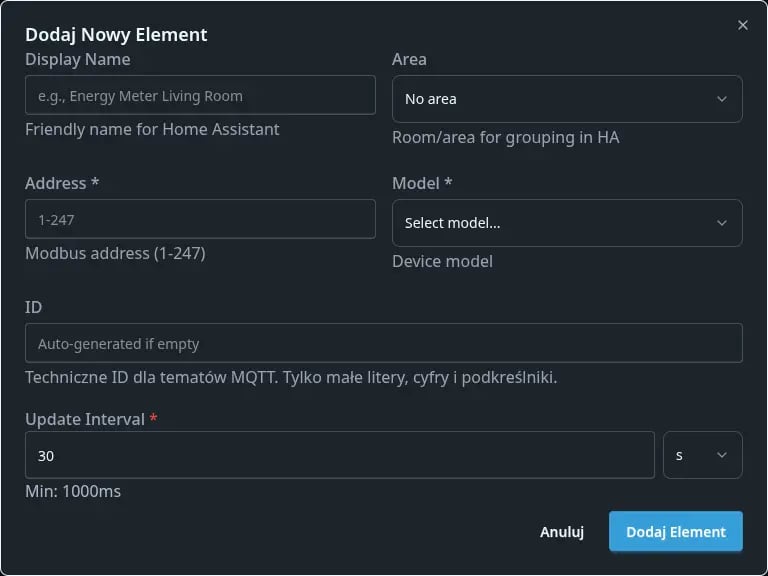

Dodawanie urządzenia Modbus
- Przejdź do Ustawienia → Modbus Devices
- Kliknij Dodaj (przycisk +)
- Wypełnij formularz:
Ustawienia podstawowe
| Pole | Opis | Wymagane |
|---|---|---|
| Display Name | Nazwa wyświetlana w Home Assistant | Nie |
| Area | Obszar/pomieszczenie | Nie |
| Address | Adres Modbus urządzenia (1-247) | ✅ Tak |
| Model | Model urządzenia z listy wspieranych | ✅ Tak |
| ID | Własny identyfikator (opcjonalnie) | Nie |
| Update Interval | Interwał odczytu danych (domyślnie 30s) | Nie |
Adres Modbus musi być unikalny dla każdego urządzenia na magistrali. Sprawdź dokumentację urządzenia, aby znaleźć lub ustawić jego adres.
Przykład konfiguracji licznika SDM120
- Display Name:
Licznik prądu kuchnia - Area:
Kuchnia - Address:
1(domyślny adres SDM120) - Model:
SDM120 - Update Interval:
10s(odczyt co 10 sekund)
Dodatkowe opcje dla wybranych modeli
CWT - Filtry czujnika
Model CWT pozwala na dodanie filtrów dla odczytów temperatury i wilgotności:
| Filtr | Opis |
|---|---|
| round | Zaokrąglenie do N miejsc po przecinku |
| offset | Dodanie stałej wartości (kalibracja) |
| multiply | Mnożenie przez wartość |
| filter_out | Odfiltrowanie konkretnej wartości |
| filter_out_greater | Odfiltrowanie wartości większych niż N |
| filter_out_lower | Odfiltrowanie wartości mniejszych niż N |
LIQUID-SENSOR - Wymiary zbiornika
Model LIQUID-SENSOR wymaga podania wymiarów zbiornika:
| Pole | Opis |
|---|---|
| Width | Szerokość zbiornika (w metrach) |
| Length | Długość zbiornika (w metrach) |
Ustawienia Modbus (zaawansowane)
Jeśli Twoje urządzenie wymaga niestandardowych parametrów komunikacji, możesz je zmienić w Ustawienia → Modbus:
| Parametr | Domyślnie | Opis |
|---|---|---|
| UART | uart4 | Port szeregowy (uart4 dla nowych boneIO, uart1 dla starych) |
| Baudrate | 9600 | Prędkość transmisji |
| Data bits | 8 | Liczba bitów danych |
| Parity | N (None) | Parzystość: N (brak), E (parzysta), O (nieparzysta) |
| Stop bits | 1 | Liczba bitów stopu |
Zmiana parametrów UART jest potrzebna tylko gdy urządzenie Modbus wymaga innych ustawień niż domyślne. Większość urządzeń działa z domyślnymi parametrami (9600 8N1).
Weryfikacja w Home Assistant
Po dodaniu urządzenia Modbus:
- Urządzenie automatycznie pojawi się w Home Assistant przez MQTT Discovery
- Przejdź do Ustawienia → Urządzenia i usługi → MQTT
- Znajdź urządzenie boneIO Black - sensory Modbus będą widoczne jako encje
Dane z urządzeń Modbus są automatycznie publikowane do MQTT i dostępne w Home Assistant do tworzenia automatyzacji, wykresów i dashboardów.
