Podłączanie Wejść Cyfrowych

Przewodnik jak podłączać różne typy urządzeń do wejść cyfrowych boneIO ESP.

Przycisk Monostabilny (Dzwonkowy)

Wejścia cyfrowe służą do podłączania przycisków i czujników. Domyślnie są one sterowane masą.

Jeden z przewodów od przycisku monostabilnego podłącz do wspólnego złącza VDD (masy LUB +).
Drugi przewód podłącz do wybranego złącza wejściowego (np. IN01).
Naciśnięcie przycisku spowoduje zamknięcie obwodu, co zostanie zinterpretowane jako sygnał "włączony".

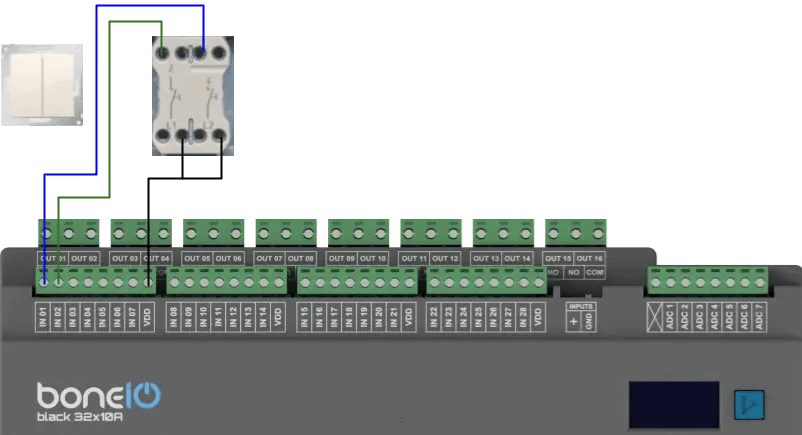

Schemat podłączenia przycisku monostabilnego

Kod yaml

event:
  - id: MyName
    boneio_input: IN_29
    actions:
      single:
        - action: output
          pin: light
          action_output: toggle

Konfiguracja pojedynczego kliknięcia zmieniającego stan światła.

Kontaktron

Jeden z przewodów od kontaktrona podłącz do wspólnego złącza VDD (masy LUB +).
Drugi przewód podłącz do wybranego złącza wejściowego (np. IN02).
Gdy kontaktron jest zamknięty, wejście obwód zostanie zamknięty, co zostanie zinterpretowane jako sygnał "włączony".

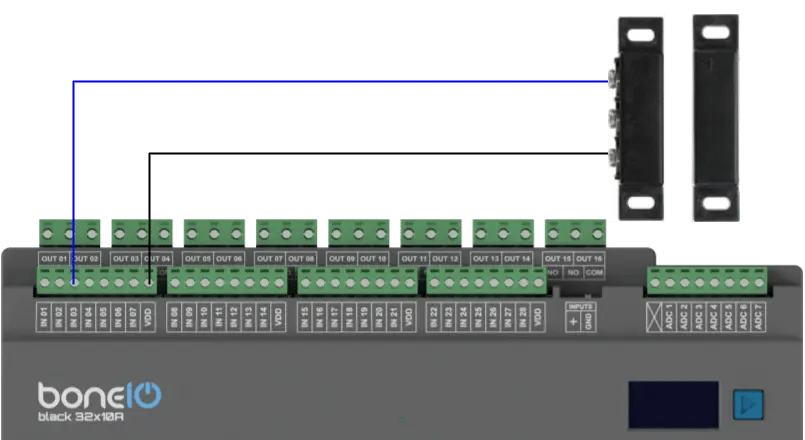

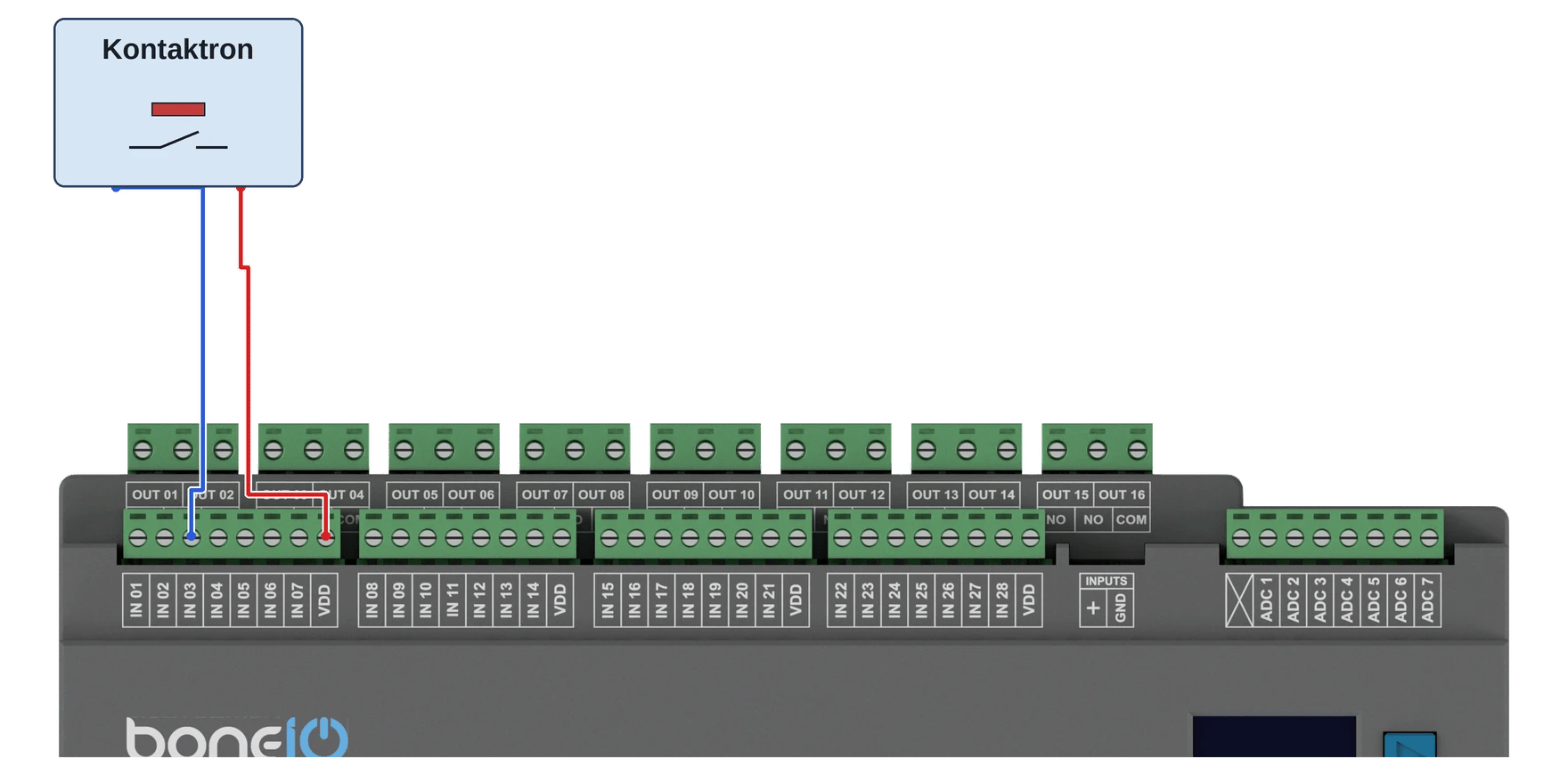

Reed switch wiring diagram

Czujnik Ruchu

Podłącz jeden przewód z VDD do jednego ze złączy NC w czujniku ruchu.
Podłącz drugi przewód ze złącza NC do wybranego złącza wejściowego (np. IN01)
Podłącz zasilanie 12V do złączy zasilających czujnika ruchu.
Gdy czujnik ruchu zostanie wyzwolony, obwód zostanie zamknięty, co zostanie zinterpretowane jako sygnał "ruchu".

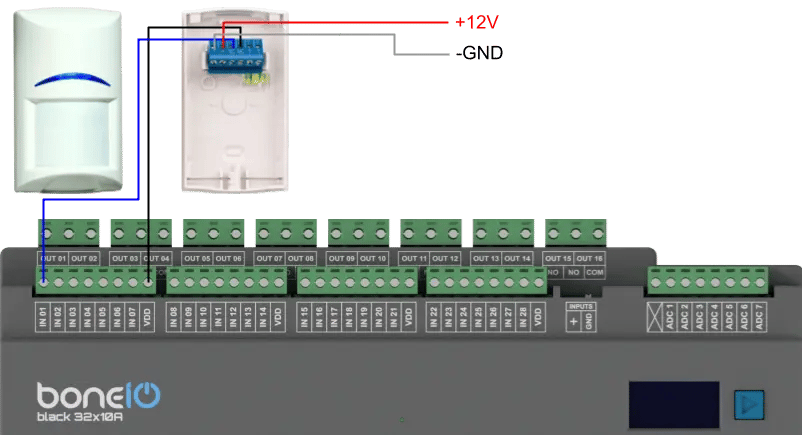

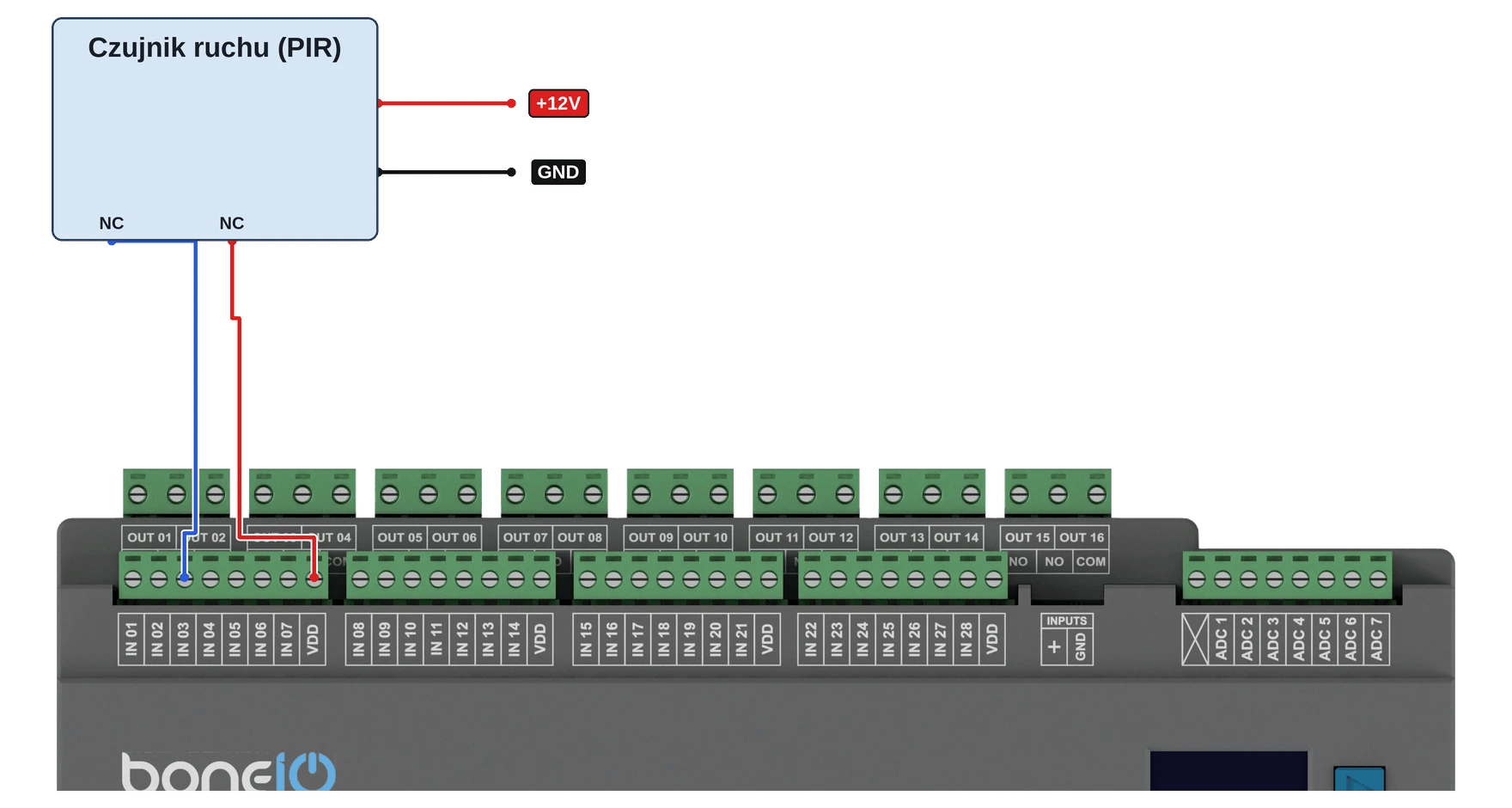

Motion sensor wiring diagram
