Okablowanie i infrastruktura
Jak prawidłowo ułożyć kable w inteligentnym domu? Poznaj złote zasady separacji tras i doboru przewodów.
Sposób, w jaki ułożysz kable na etapie stanu surowego, zdeterminuje możliwości Twojego domu na kolejne dekady. W instalacji opartej o boneIO stosujemy układ gwiazdy. Choć wymaga on zużycia większej ilości kabla niż tradycyjna instalacja, jest w rzeczywistości prostszy w wykonaniu i oferuje nieporównywalnie większą elastyczność.
Czym tak naprawdę jest instalacja w "gwiazdę" ?
W tradycyjnej instalacji elektrycznej kable prowadzone są od puszki do puszki, tworząc łańcuchy. W inteligentnym domu boneIO stosujemy układ gwiazdy. Oznacza to, że każdy pojedynczy punkt – każdy przycisk, każda roleta, każdy obwód świetlny – posiada swój własny, niezależny przewód, który biegnie bezpośrednio do centralnej rozdzielnicy (serca systemu).
Dlaczego to ważne?
- Pełna elastyczność (Software over Hardware): To, co dzisiaj jest przyciskiem do światła, jutro może stać się przyciskiem do rolet lub wyzwalaczem sceny "Dobranoc". Zmiana funkcji nie wymaga kucia ścian – odbywa się poprzez zmianę konfiguracji w sterowniku.
- Łatwa diagnostyka: Każdy przewód można sprawdzić bezpośrednio w rozdzielnicy. Jeśli dojdzie do uszkodzenia jednego kabla, reszta domu działa bez zakłóceń.
- Skalowalność: Rozdzielnica staje się punktem styku całej inteligencji budynku. Dzięki temu w przyszłości łatwo wymienisz sterownik na nowszy model bez zmiany okablowania.
Złote zasady układania instalacji

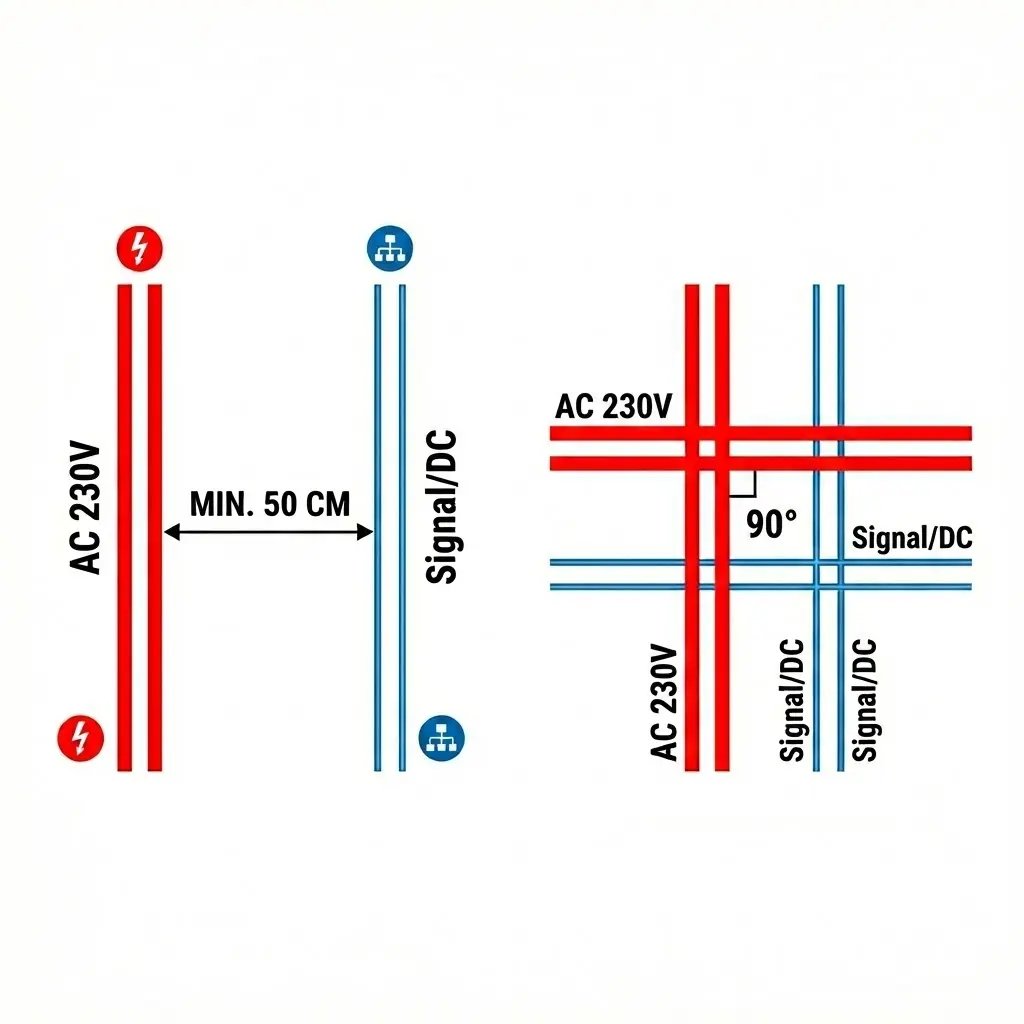

1. Separacja tras i eliminacja zakłóceń
Aby uniknąć zakłóceń w sygnałach sterujących, kluczowe jest fizyczne oddzielenie kabli zasilających od sterowniczych.
- Zasada 50 cm: Staraj się zachować co najmniej 50 cm odstępu między równoległymi trasami kabli wysokonapięciowych (230V AC) a kablami sygnałowymi (skrętki, magistrale).
- Krzyżowanie pod kątem prostym: Jeśli trasa sterownicza musi przeciąć trasę prądową, zrób to zawsze pod kątem prostym (90°). Unikaj prowadzenia kabli sygnałowych równolegle w bliskiej odległości.
- Dedykowane koryta: Zalecamy stworzenie dwóch niezależnych tras kablowych:
- Trasa AC: Dla zasilania gniazd, oświetlenia i urządzeń o dużym poborze mocy.
- Trasa sterownicza: Dla przycisków, czujników, magistral (CAN/Modbus) i sieci LAN.

2. Planowanie wejścia do rozdzielnicy
Miejsce, w którym kable schodzą się do szafy sterowniczej, to najbardziej newralgiczny punkt.
- Podział stron: Zaplanuj trasy tak, aby sygnały niskonapięciowe (DC/skrętki) wchodziły do rozdzielnicy z jednej strony (np. od góry z lewej), a przewody wysokonapięciowe (AC 230V) z drugiej. Zapobiegnie to plątaninie kabli wewnątrz szafy i ułatwi montaż sterowników boneIO.
- Zapas przewodów: Zawsze zostawiaj minimum 1,5 - 2 metry zapasu kabla wychodzącego ze ściany. Pozwoli to na estetyczne ułożenie przewodów w korytach grzebieniowych i swobodne rozszycie ich na złączkach piętrowych. Zapas ten powinien być umieszczony wewnątrz szafy lub dedykowanych korytach. Absolutnie nie może być upchnięty w murze.
Wybór przewodów – Jakość ma znaczenie
Oszczędność na kablach to najgorsza decyzja, jaką można podjąć na budowie. Koszt przewodu w skali całej inwestycji jest niewielki, a jego wymiana po otynkowaniu – niemożliwa.
NIGDY NIE UŻYWAJ PRZEWODÓW CCA!
CCA (Copper-Clad Aluminium) to kable aluminiowe jedynie miedziowane z wierzchu. Są kruche, mają gorszą przewodność i z czasem utleniają się na złączach. Wybieraj wyłącznie kable 100% Cu (miedziane) od renomowanych producentów.
Przewody sterownicze i teletechniczne (Gwiazda)
Wszystkie kable sterownicze prowadzimy w układzie gwiazdy – od każdego punktu (przycisk, czujnik) bezpośrednio do rozdzielnicy.
| Rodzaj kabla | Zastosowanie | Uwagi |
|---|---|---|
| Skrętka Kat. 5e FTP | Przyciski, czujniki ruchu, magistrale | Ekranowana i miedziana. Standard dla wejść cyfrowych boneIO. |
| Skrętka Kat. 6A / 7 | Sieć LAN, AP, Serwer HA | Wyższa kategoria dla pewnej komunikacji sieciowej i kamer POE. |
| Przewód 2x0.5mm | Kontaktrony okienne | Prosty w układaniu. Uwaga: kontaktrony z funkcją rozszczelnienia wymagają 4 żył. |
| Skrętka (szeregowa) | Magistrale czujników | Pomiędzy czujnikami temperatury warto puścić skrętkę w szeregu pod magistralę CAN. |
Przewody zasilające (Odbiorniki)
Tu również obowiązuje zasada gwiazdy: każdy punkt, którym chcesz sterować niezależnie, musi mieć swój własny przewód biegnący do rozdzielnicy.
- Oświetlenie AC (230V): Zgodnie z normami stosujemy przewód min. 3x1.5mm². Każdy punkt świetlny (lub grupa) prowadzony osobno do rozdzielnicy.
- Rolety i Żaluzje: Zazwyczaj przewód 4-żyłowy (L-góra, L-dół, N, PE), trafiający bezpośrednio do sterowników boneIO Cover, Cover Mix.
- Gniazda sterowane: Jeśli chcesz mierzyć pobór energii lub zdalnie wyłączać gniazdo (np. żelazko), poprowadź do niego osobny przewód 3x2.5mm² prosto z rozdzielnicy.
Specyfika oświetlenia DC (12V / 24V)
Przy sterownikach boneIO Dimmer LED musimy uwzględnić spadki napięcia:
- Przekrój: Dla mocnych taśm LED lub długich odcinków zalecamy przewód 2,5mm². W wielu standardowych przypadkach 3x1.5mm² będzie wystarczający. Więc jeżeli na jakimś etapie zmienisz koncepcje (zmiana oświetlenia z AC na DC) - przewód 3x1.5mm² podoła.
- Drut vs Linka: Do prowadzenia w ścianach używamy drutu (YDYp). Jednak do samego połączenia taśmy LED w profilu użyj linki – jest elastyczna i nie uszkodzi padów lutowniczych taśmy.
Magistrala - Komunikacja szeregowa.
Czym jest magistrala i jak się ją łączy? Podczas gdy większość elementów łączymy "w gwiazdę", niektóre urządzenia (np. czujniki obecności czy temperatury i wilgotności) komunikują się za pomocą magistrali.
W przeciwieństwie do gwiazdy, magistrala to wspólna linia komunikacyjna, do której urządzenia "dopinają się" jedno po drugim. Można to porównać do drogi, na której dane "idą" od urządzenia do urządzenia.
Dlaczego skrętka jest kluczowa dla magistrali?
Przy łączeniu magistrali (np. CAN lub RS485) niezbędne jest wykorzystanie jednej pary skręconych ze sobą przewodów (np. pomarańczowy i biało-pomarańczowy ze skrętki komputerowej).
Dlaczego to musi być skręcona para? Magistrala przesyła dane za pomocą sygnału różnicowego. Kiedy przewody są ciasno wokół siebie owinięte (skręcone), wszelkie zakłócenia elektromagnetyczne z zewnątrz oddziałują na oba przewody w ten sam sposób. Dzięki temu odbiornik na końcu linii może te zakłócenia łatwo "zniwelować" i odczytać czysty sygnał.
Dlaczego dwa zwykłe przewody nie zadziałają? Jeśli użyjesz dwóch przewodów, które nie są ze sobą skręcone (np. pojedyncze żyły puszczone luzem), zaczną one działać jak antena. Zbiorą szumy z instalacji 230V, silników czy zasilaczy. Bez skręcenia zakłócenia będą tak duże, że komunikacja zostanie przerwana, a urządzenia przestaną się "widzieć" lub będą sypać błędami.
Jak łączyć w praktyce?
- Szeregowo (Daisy-Chain): Jedyny poprawny sposób. Przewód wchodzi do pierwszego urządzenia, wychodzi z niego i idzie do kolejnego. Tworzymy jedną, ciągłą linię (łańcuch). W systemach BoneIO stosujemy podejście praktyczne – prowadzimy skrętkę z rozdzielnicy do kilku punktów (np. czujników temperatury) w pętli lub jednym ciągu, co oszczędza miejsce w korytach kablowych, zachowując stabilność sygnału.
Zalety magistrali:
- Oszczędność okablowania: Zamiast ciągnąć 10 kabli do 10 czujników temperatury, ciągniemy jeden przewód, który je wszystkie "odwiedza".
- Standardy: BoneIO wspiera m.in. magistralę CAN oraz RS485 (Modbus), co pozwala na integrację z tysiącami urządzeń przemysłowych, licznikami energii czy pompami ciepła.
