Rozdzielnica i szafa teletechniczna

W nowoczesnej instalacji Smart Home granica między "elektryką" a "informatyką" zaciera się. Rozdzielnica elektryczna przestaje być tylko skrzynką z bezpiecznikami, a staje się centrum dowodzenia, które musi ściśle współpracować z szafą teletechniczną.

1. Rozdzielnica Elektryczna (Sercem boneIO)

To tutaj trafiają wszystkie kable 230V, przewody z czujników, kontaktronów i magistrale, to właśnie tutaj montujemy automatykę (sterowniki boneIO).

Jak dobrać wielkość rozdzielnicy?

Wybór wielkości rozdzielnicy to najczęstszy błąd na etapie budowy. Instalacja Smart Home oparta o gwiazdę i sterowniki wymaga znacznie więcej miejsca niż klasyczna rozdzielnica.

Dobór szafy "na oko" zawsze kończy się brakiem miejsca. Musisz wykonać prostą kalkulację modułów (1 moduł = 17,5 mm):

1. Policz sterowniki boneIO:
   • boneIO 32x10A, 24x16A, Cover, CoverMix: zajmuje 12-15 modułów na szynie DIN.
   • boneIO ESP 8x10A, Input24 Gen2 zajmuje 7 modułów.
   • boneIO ESP Dimmer LED: zajmuje 7 modułów.
2. Zasilacze i Switch: Zasilacze na szynę DIN (np. Mean Well) zajmują od 2 do 4 modułów. Switch automatyki również powinien znaleźć się tutaj, aby skrócić drogę skrętek od sterowników.

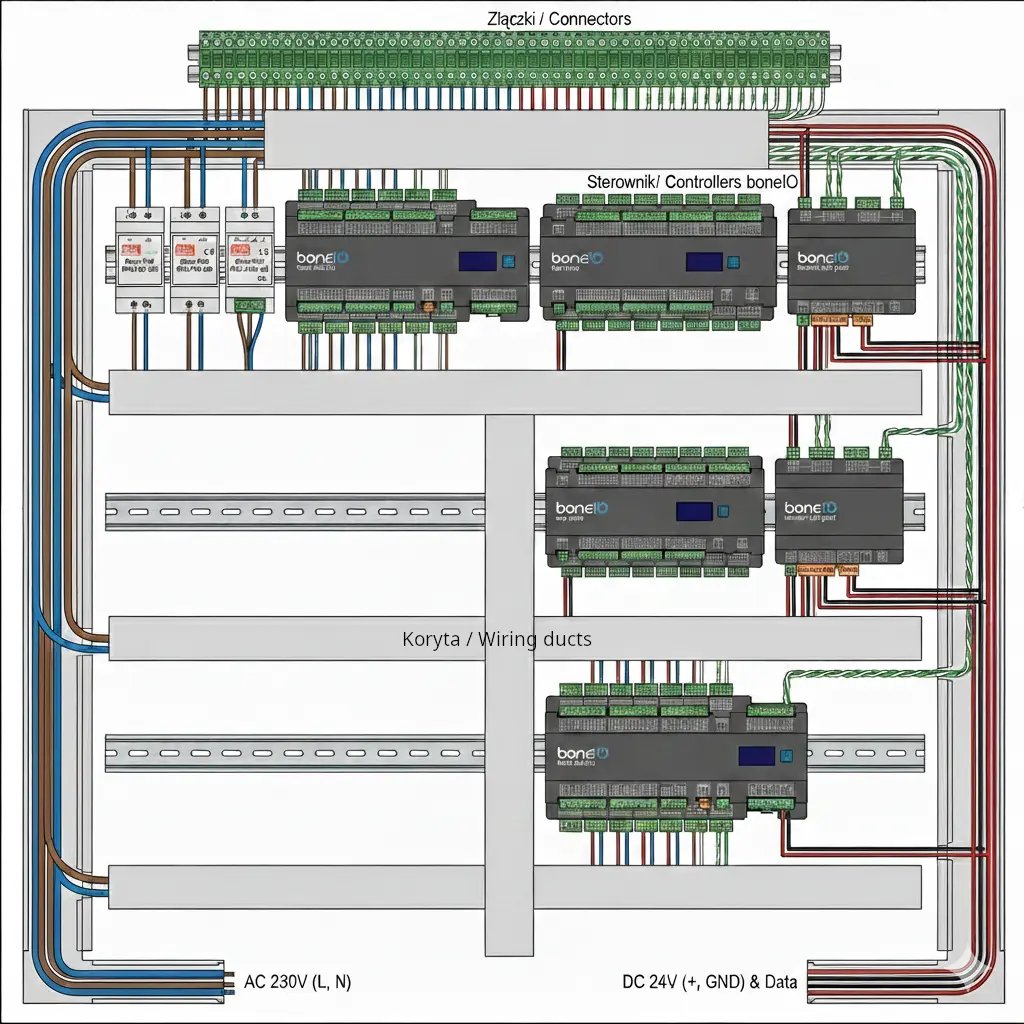

3. Złączki piętrowe: Potrafią pochłonąć sporo miejsca. Przyjmij, że jeden rząd szyny DIN w całości poświęcisz na złączki dla przewodów przychodzących. Aby uniknąć chaosu, wszystkie przewody przychodzące z domu (zarówno 230V jak i skrętki) powinny najpierw trafić na złączki piętrowe na górze lub dole rozdzielnicy. Dopiero stamtąd prowadzimy krótkie połączenia do sterowników i bezpieczników. To zapewnia estetykę i łatwość serwisowania.
4. Nie możemy również zapominać o "skrętkach" z przycisków, czujników. One również powinny trafić na "punkt pośredni" w postaci popularnych złączy LSA lub tzw. odwróconego patch panelu.

• Zasada zapasu: Nigdy nie dobieraj rozdzielnicy "na styk". Przyjmij, że po zamontowaniu wszystkiego, co planujesz, minimum 20-30% pól powinno zostać wolnych. Systemy smart mają tendencję do rozbudowy (kolejne liczniki energii, dodatkowe zasilacze).

Switch Automatyki (Wewnątrz Rozdzielnicy)

W rozdzielnicy elektrycznej montujemy dedykowany switch na szynę DIN.

• Dlaczego tutaj? Wszystkie sterowniki boneIO łączą się krótkimi patchcordami do tego switcha w obrębie jednej szafy.
• Autonomia: Nawet jeśli padnie główny router w szafie teletechnicznej, sterowniki boneIO nadal widzą się nawzajem w obrębie tego switcha, co pozwala na działanie bezpośrednich powiązań (np. przycisk -> światło).

Kluczowe komponenty

Każda rozdzielnica obsługująca Smart Home powinna zawierać:

2. Szafa Teletechniczna (Infrastruktura IT)

Stabilność systemu boneIO zależy od Twojej sieci LAN. Nie polegaj na darmowym routerze od dostawcy internetu – Smart Home wymaga solidniejszej bazy.

Serce sieci: Router

Router to nie tylko dostęp do internetu, to "nadzorca" kierujący ruchem w Twoim domu. Czym powinien się cechować?

• Obsługa VLAN: Musi umieć odizolować urządzenia Smart Home od Twoich laptopów czy telewizorów (bezpieczeństwo).
• Stabilny serwer VPN: Abyś mógł bezpiecznie połączyć się z domem (Home Assistantem) z zewnątrz bez wystawiania portów na świat.
• Wydajność: Stabilna praca przy dużej ilości stałych połączeń lokalnych (boneIO, kamery, czujniki).
• Rekomendacje: Rozwiązania typu MikroTik, Ubiquiti UniFi, lub serwery oparte o OPNsense/pfSense.

Sieć i Switche

1. Switch Automatyki: Dedykowany switch w szafie sterowniczej (opisany w sekcji rozdzielni elektrycznej), do którego podłączone są wyłącznie sterowniki boneIO. Dzięki temu komunikacja między nimi (np. po protokole ESPHome) jest autonomiczna i niezależna od reszty domowej sieci.
2. Switch Główny (Zarządzalny): Serce sieci łączące serwer, gniazda LAN i AP. Warto, aby posiadał porty PoE (do zasilania punktów dostępowych). Dzięki PoE nie będziesz zmuszony ciągnąć zasilaczy do każdego urządzenia – wystarczy skrętka.
3. Switch Monitoring (PoE): Oddzielny switch dla kamer, aby ich duży ruch sieciowy nie obciążał głównej magistrali.
4. Patch Panel: Nie możemy o nim zapomnieć - jest miejscem, gdzie kończą się wszystkie skrętki z pokojów, dochodzą złącza kamer, czy dedykowany kabel łączący rozdzielnicę elektryczną z szafą teletechniczną. Pozwala na estetyczne "podłączenie" gniazdek do switcha.

Serwer Home Assistant

To tutaj zapada większość logicznych decyzji Twojego domu.

• Hardware: Mini PC (np. Dell Wyse, HP ProDesk, Komputer z procesorem N100) z procesorem x64 i dyskiem SSD. To znacznie trwalsze i szybsze rozwiązanie niż Raspberry Pi z kartą SD, która może ulec awarii po kilku miesiącach intensywnych zapisów. Dodatkową zaletą jest ich wysoka energooszczędność, co jest kluczowe przy pracy 24/7 w środowisku domowym.

3. Zasilanie awaryjne (UPS)

Elektronika sterująca i serwery źle znoszą nagłe zaniki napięcia.

• Co podłączyć pod UPS? Absolutnym minimum jest szafa teletechniczna (router, switch, serwer HA).
• boneIO pod UPS: Sterowniki boneIO są niezwykle energooszczędne. Warto zasilić je z UPS-a, aby system "widział" zdarzenia (np. czujniki zalania czy otwarcia okien) nawet podczas awarii sieci energetycznej. Gwarantuje to również że "mózg" domu nie wyłączy się przy krótkim mrugnięciu światła.
• Integracja (NUT): Polecamy wybór UPS-a kompatybilnego z Network UPS Tools (NUT). Dzięki temu router i Home Assistant otrzyma informację o zaniku prądu i będzie mógł np. bezpiecznie zamknąć system lub wysłać Ci powiadomienie na telefon.
