Przegląd i Specyfikacja

Poznaj boneIO ESP Cover Mix, hybrydowy sterownik z 8 wyjściami roletowymi i 16 przekaźnikowymi do pełnej automatyzacji domu.

boneIO ESP Cover Mix

Sterownik kupisz -> TUTAJ

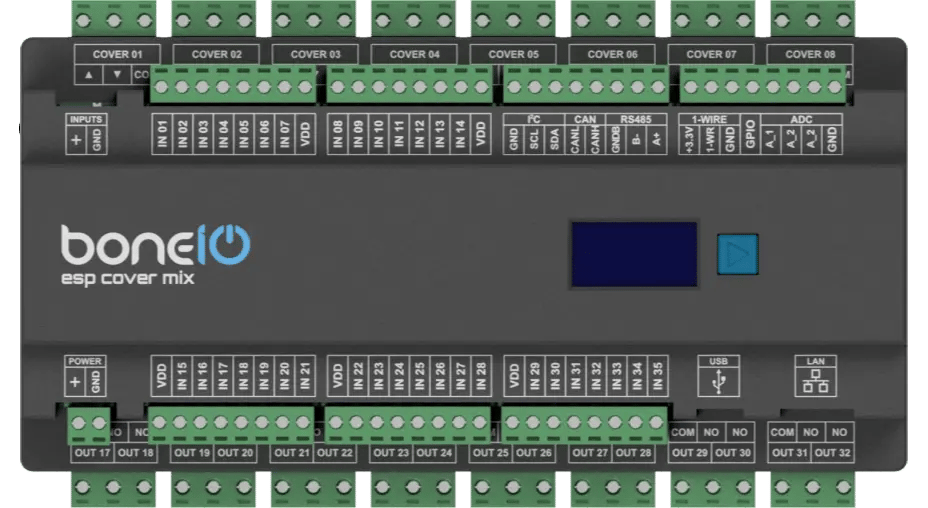

Główne zdjęcie produktu boneIO ESP Cover Mix

Wykorzystując wszechstronny mikrokontroler ESP32 oraz prostotę oprogramowania ESPHome, sterownik boneIO ESP stanowi niezwykle elastyczny i łatwy w konfiguracji rdzeń dla automatyzacji Twojego inteligentnego domu. Dzięki 35 wejściom cyfrowym, 8 wyjściami do rolet i 16 wyjściami przekaźnikowymi, jedna jednostka ma wystarczającą moc, aby zarządzać całą automatyką w domu lub mieszkaniu. Obejmuje to systemy oświetleniowe i grzewcze, a także sterowanie bramami wjazdowymi i garażowymi poprzez podanie impulsu na napęd. Możliwe jest również sterowanie roletami dzięki dedykowanym wyjściom. boneIO ESP Cover Mix to wszechstronny sterownik, który łączy w sobie cechy standardowego modułu przekaźnikowego ze specjalistycznym sterownikiem rolet. Posiada 32 przekaźniki, z czego 16 jest połączonych w pary z blokadą sprzętową do sterowania maksymalnie 8 silnikami dwukierunkowymi (np. roletami), a pozostałe 16 przekaźników można wykorzystać do celów ogólnych, takich jak sterowanie obwodami oświetleniowymi.

Kluczowe Cechy

  • 35 wejść cyfrowych: do podłączenia przycisków, czujników ruchu, kontaktronów i innych.
  • Hybrydowe wyjścia: Łącznie 32 przekaźniki, w tym 8 par z blokadą sprzętową (ochrona silnika) do sterowania 8 roletami oraz 16 indywidualnych przekaźników (10A) do użytku ogólnego.
  • 3 wejścia analogowe: do integracji z czujnikami analogowymi, takimi jak czujniki światła czy wiatru.
  • Niezawodne połączenie sieciowe przez port Ethernet oraz USB-C - do programowania.
  • Szerokie możliwości rozbudowy dzięki interfejsom Modbus, I2C, CAN i 1-Wire.
  • Wbudowany ekran OLED do szybkiego podglądu stanu urządzenia.
  • Standardowy montaż na szynie DIN (12 modułów).

Zastosowania

  • Kompleksowa automatyzacja rolet i oświetlenia w domach jednorodzinnych i dużych mieszkaniach.
  • Tworzenie zaawansowanych scen łączących sterowanie roletami i oświetleniem.
  • Integracja z systemem alarmowym w celu automatycznego zamykania wszystkich rolet po uzbrojeniu alarmu.
  • Integracji z różnymi czujnikami w celu tworzenia zaawansowanych scenariuszy automatyzacji.
  • Automatyzacja systemów HVAC (ogrzewanie, wentylacja, klimatyzacja) dzięki obsłudze Modbus.

Specyfikacja Techniczna

CechaWartość
ModułESP32
Zasilanie24V DC
Pobór mocy3W - 15W
Wejścia cyfrowe35
Napięcie wejść24V DC
Wyjścia przekaźnikowe32 (16 ogólnego przeznaczenia + 8 par z blokadą sprzętową)
Maks. napięcie wyjść230V AC / 30V DC
Maks. prąd wyjść10A
Wejścia analogowe3 (A_1 - 0-5V, A_2 - 0-10V, A_3 0-25V)
Interfejsy zewnętrzneModbus RS485, magistrala I2C, 1-Wire, CAN (dla przyszłego użytku)
KomunikacjaEthernet 10/100Mbit, USB-C (do wgrywania oprogramowania)
Wymiary (SxWxG)216mm x 106mm x 57mm (bez wtyczek) / 216mm x 123mm x 57mm (z wtyczkami)
Szerokość montażowa12 modułów DIN
Waga800g

Opis Złącz i Komponentów

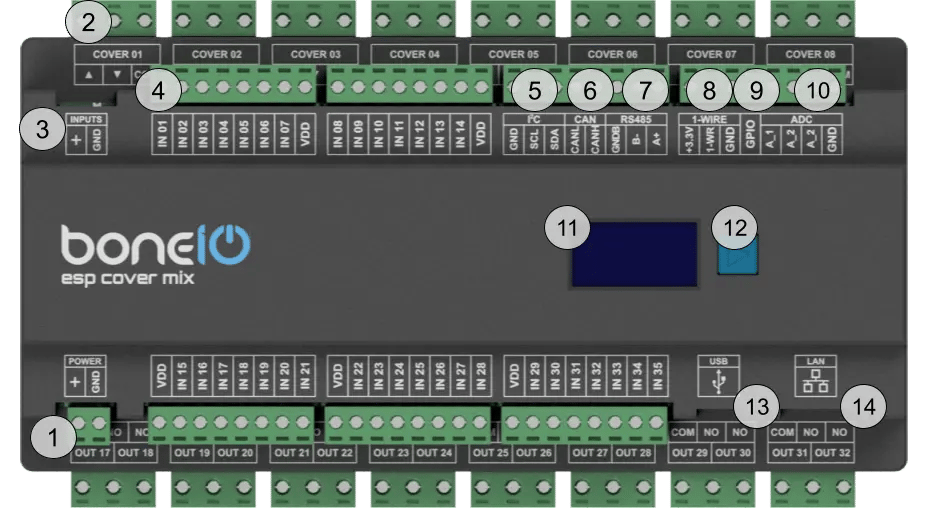

Płytka boneIO ESP z opisanymi elementami

  1. Złącze zasilania (VCC/GND): Główne zasilanie urządzenia (24V DC).
  2. Złącza śrubowe: Górna część Roleta Góra/Dół (dla Cover 1-8), dolna część Wyjścia przekaźnikowe 17-32.
  3. Przełącznik sterowania wejściami: Wejścia mogą być sterowane za pomocą + lub GND.
  4. Złącza śrubowe IN (1-35): Wejścia cyfrowe.
  5. Złącze magistrali I²C: Do podłączania urządzeń I²C.
  6. Złącze magistrali CAN: Do podłączania urządzeń CAN. Do wykorzystania w przyszłości.
  7. Złącze Modbus RS485: Do podłączania urządzeń Modbus.
  8. Złącze magistrali 1-Wire: Do podłączania urządzeń 1-Wire.
  9. Złącze GPIO: Do podłączania urządzeń, które mogą przesyłać dane do GPIO ESP32. Jest ściągnięte do GND.
  10. Złącze ADC: Do podłączania czujników analogowych w celu uzyskania odczytu napięcia analogowego.
  11. Ekran OLED: Wyświetla kluczowe informacje o stanie urządzenia.
  12. Przycisk sterujący: Służy do przełączania między różnymi widokami na wyświetlaczu OLED.
  13. Złącze USB-C: Do podłączenia do komputera w celu wgrania oprogramowania.
  14. Port Ethernet (RJ45): Do podłączenia do sieci LAN.

Szybkie uruchomienie

  1. Montaż na szynie DIN: Urządzenie musi być zamontowane przez wykwalifikowaną osobę.
  2. Podłączenie do sieci LAN: Podłącz kabel sieciowy.
  3. Dostęp do panelu webowego: Znajdź adres IP urządzenia i otwórz go w przeglądarce.
  4. Oszacowanie czasu ruchu rolety: Zmierz czas pełnego otwarcia lub zamknięcia rolety.
  5. Podłączenie rolety: Wyłącz bezpiecznik obwodu rolety, a następnie podłącz silnik do wyjść Cover01 Góra/Dół.
  6. Kompilacja i wgranie oprogramowania: Ustaw zmierzony czas w konfiguracji, a następnie skompiluj i wgraj oprogramowanie.
  7. Test rolety: Uruchom roletę z panelu webowego, aby zweryfikować poprawność działania.

Certyfikaty

Co Dalej?

Szczegółowe instrukcje znajdziesz na poniższych stronach:
