Przegląd i Specyfikacja

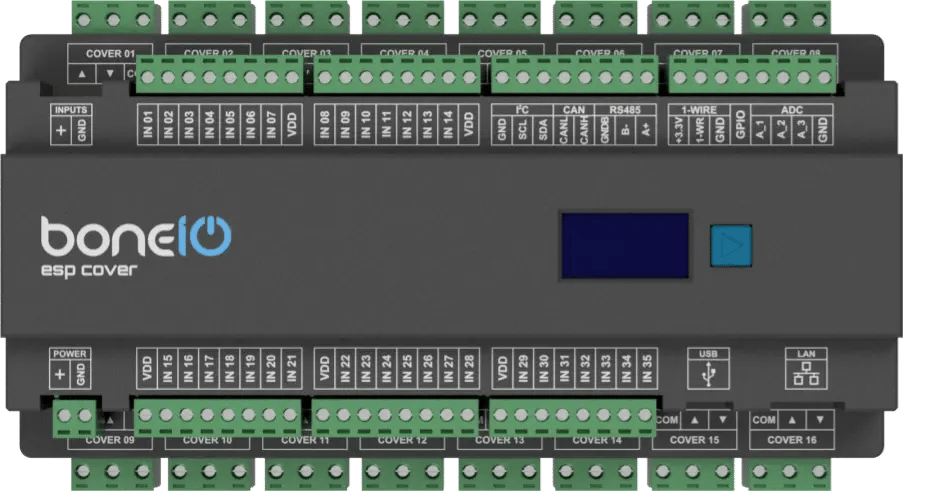

boneIO ESP Cover

Sterownik kupisz -> TUTAJ

Wykorzystując wszechstronny mikrokontroler ESP32 oraz prostotę oprogramowania ESPHome, sterownik boneIO ESP stanowi niezwykle elastyczny i łatwy w konfiguracji rdzeń dla automatyzacji Twojego inteligentnego domu. Dzięki 35 wejściom cyfrowym i 16 wyjściom dla rolet, jeden sterownik boneIO ESP ma wystarczającą moc, by zarządzać automatyzacją w całym domu lub mieszkaniu.
boneIO ESP Cover to wyspecjalizowany sterownik przeznaczony do automatyzacji rolet, żaluzji lub bram. Posiada 32 przekaźniki połączone w pary z blokadą sprzętową, co pozwala na bezpieczne sterowanie maksymalnie 16 silnikami dwukierunkowymi. Blokada sprzętowa zapobiega jednoczesnemu załączeniu przekaźników 'góra' i 'dół' dla jednego silnika, chroniąc go przed uszkodzeniem.
Do sterowania oświetleniem oraz wymagającymi obwodami elektrycznymi oferujemy inne dedykowane sterowniki.

Kluczowe Cechy

• 35 wejść cyfrowych do podłączenia przycisków, czujników ruchu, kontaktronów i innych.
• 32 wyjścia przekaźnikowe połączone w pary do sterowania 16 roletami.
• Sprzętowa blokada (interlock) dla ochrony silników.
• 3 wejścia analogowe do integracji z czujnikami analogowymi (np. czujnikami światła lub wiatru).
• Niezawodne połączenie sieciowe przez port Ethernet oraz USB-C - do programowania.
• Szerokie możliwości rozbudowy dzięki interfejsom Modbus, I2C, CAN i 1-Wire.
• Wbudowany ekran OLED do szybkiego podglądu stanu urządzenia.
• Standardowy montaż na szynie DIN (12 modułów).

Zastosowania

Model boneIO ESP Cover jest idealnym wyborem do:

• Pełnej automatyzacji rolet w domach jednorodzinnych i dużych mieszkaniach.
• Scentralizowanego sterowania wszystkimi żaluzjami z jednego miejsca lub za pomocą aplikacji.
• Tworzenia harmonogramów automatycznego otwierania i zamykania rolet w zależności od czasu lub nasłonecznienia.
• Integracji z systemem alarmowym w celu automatycznego zamykania wszystkich rolet po uzbrojeniu alarmu.

Specyfikacja Techniczna

Opis Złącz i Komponentów

1. Złącze zasilania (VCC/GND): Główne zasilanie urządzenia (24V DC).
2. Złącza śrubowe Rolet Góra/Dół (Cover 1-16): Wyjścia przekaźnikowe do rolet, zgrupowane w pary do sterowania roletami.
3. Przełącznik sterowania wejściami: Wejścia mogą być sterowane za pomocą + lub GND.
4. Złącza śrubowe IN (1-35): Wejścia cyfrowe.
5. Złącze magistrali I²C: Złącze do podłączania urządzeń I²C.
6. Złącze magistrali CAN: Złącze do podłączania urządzeń CAN. Do wykorzystania w przyszłości.
7. Złącze Modbus RS485: Złącze do podłączania urządzeń Modbus.
8. Złącze magistrali 1-Wire: Złącze do podłączania urządzeń 1-Wire.
9. Złącze GPIO: Złącze do podłączania urządzeń, które mogą przesyłać dane do GPIO ESP32. Jest ściągnięte do GND.
10. Złącze ADC: Złącze do podłączania czujników analogowych w celu uzyskania odczytu napięcia analogowego.
11. Ekran OLED: Wyświetla kluczowe informacje o stanie urządzenia, takie jak adres IP, stan połączenia czy obciążenie procesora.
12. Przycisk sterujący: Znajdujący się obok ekranu, służy do przełączania między różnymi widokami na wyświetlaczu OLED.
13. Złącze USB-C: Złącze do podłączenia do komputera w celu wgrania oprogramowania.
14. Port Ethernet (RJ45): Do podłączenia do sieci LAN.

Szybkie uruchomienie

1. Montaż na szynie DIN: Urządzenie musi być zamontowane przez wykwalifikowaną osobę.
2. Podłączenie do sieci LAN: Podłącz kabel sieciowy.
3. Dostęp do panelu webowego: Znajdź adres IP urządzenia i otwórz go w przeglądarce.
4. Oszacowanie czasu ruchu rolety: Zmierz czas pełnego otwarcia lub zamknięcia rolety.
5. Podłączenie rolety: Wyłącz bezpiecznik obwodu rolety, a następnie podłącz silnik do wyjść Cover01 Góra/Dół.
6. Kompilacja i wgranie oprogramowania: Ustaw zmierzony czas w konfiguracji, a następnie skompiluj i wgraj oprogramowanie.
7. Test rolety: Uruchom roletę z panelu webowego, aby zweryfikować poprawność działania.

Certyfikaty

• Deklaracja Zgodności UE (CE)

Co Dalej?

Szczegółowe instrukcje znajdziesz na kolejnych podstronach.
