Przegląd i Specyfikacja
Poznaj centralną jednostkę sterującą boneIO ESP z 8 wejściami cyfrowymi i 8 wyjściami przekaźnikowymi, idealną do automatyzacji w domu.

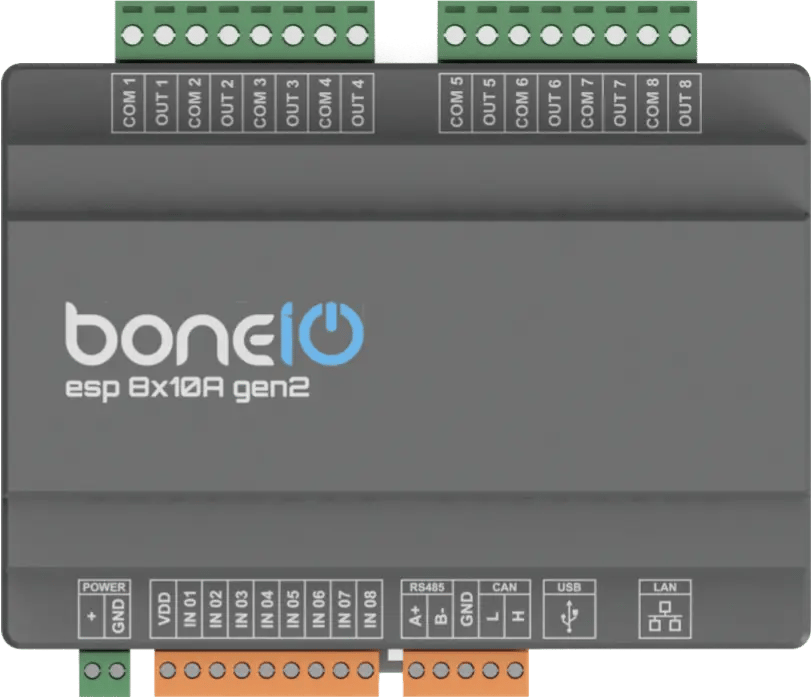

boneIO ESP 32x10A
Sterownik kupisz -> TUTAJ
Wykorzystując wszechstronny mikrokontroler ESP32-S3 oraz prostotę oprogramowania ESPHome, sterownik boneIO ESP stanowi niezwykle elastyczny i łatwy w konfiguracji rdzeń dla automatyzacji Twojego inteligentnego domu. Dzięki 8 wejściom cyfrowym i 8 wyjściom przekaźnikowym, jeden sterownik boneIO ESP ma wystarczającą moc, by zarządzać automatyzacją w kilku pomieszczeniach. Obejmuje to systemy oświetlenia, ogrzewania, a także sterowanie bramą wjazdową i garażową poprzez podawanie impulsu na napęd. Możliwe jest również sterowanie roletami (do których oferujemy dedykowane sterowniki). boneIO ESP 8x10A gen2 jest zaprojektowany głównie do zarządzania światłami i innymi nisko-prądowymi obwodami w Twoim domu.
Kluczowe Cechy
- 8 wejść cyfrowych do podłączenia przycisków, czujników ruchu, kontaktronów i innych.
- 8 wyjść przekaźnikowych (10A) Do sterowania oświetleniem, gniazdkami, zaworami.
- Niezawodne połączenie sieciowe przez port Ethernet lub WiFi (przy użyciu zewnętrznej anteny), d USB-C - do programowania.
- Szerokie możliwości rozbudowy dzięki interfejsom Modbus i CAN.
- Standardowy montaż na szynie DIN (7 modułów).
Zastosowania
Sterownik boneIO jest idealnym wyborem do:
- Kompleksowej automatyzacji pomieszczeń i małych mieszkań.
- Rozszerzenie ilości wejść, wyjść i możliwości komunikacyjnych w urządzeniu o kompaktowych wymiarach.
- Sterowania wieloma obwodami oświetlenia z jednego miejsca.
- Integracji z systemem alarmowym poprzez zbieranie sygnałów z czujników.
- Integracji z różnymi czujnikami w celu tworzenia zaawansowanych scenariuszy automatyzacji.
- Automatyzacji systemów HVAC (ogrzewanie, wentylacja, klimatyzacja) dzięki obsłudze Modbus.
Specyfikacja Techniczna
| Cecha | Wartość |
|---|---|
| Moduł | ESP32-S3 |
| Zasilanie | 12-24V DC |
| Pobór mocy | 3W - 5W |
| Wejścia cyfrowe | 8 |
| Napięcie wejść | Takie jak zasilania |
| Wyjścia przekaźnikowe | 8 |
| Maks. napięcie wyjść | 230V AC / 30V DC |
| Maks. prąd wyjść | 10A |
| Interfejsy zewnętrzne | Modbus RS485, CAN |
| Komunikacja | Ethernet 10/100Mbit, WiFi (przy użyciu zewnętrznej anteny) USB-C (do wgrywania oprogramowania) |
| Wymiary (SxWxG) | 126mm x 91mm x 57mm (bez wtyczek) / 126mm x 108mm x 57mm (z wtyczkami) |
| Szerokość montażowa | 7 modułów DIN |
| Waga | 230g |

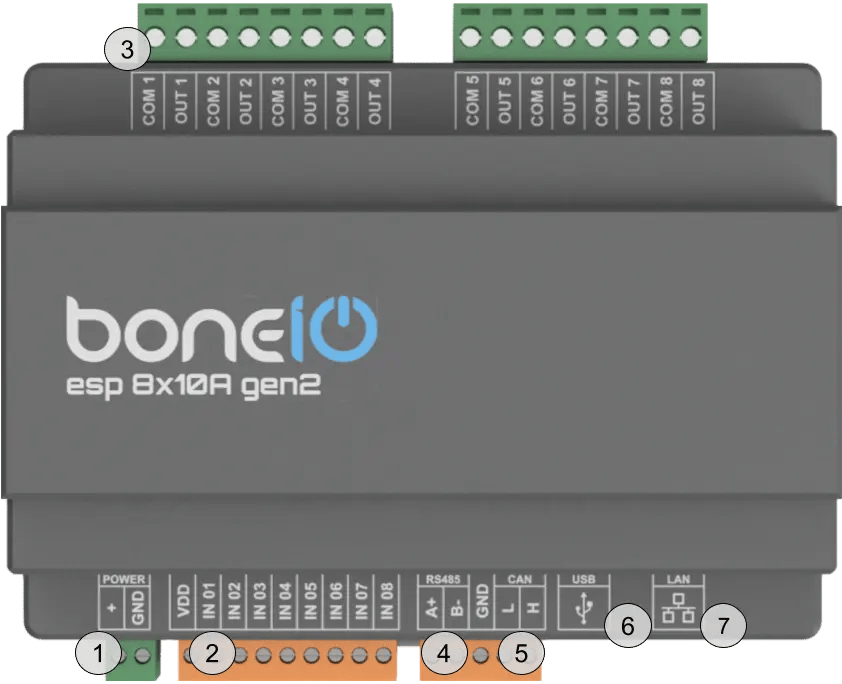

Opis Złącz i Komponentów
- Złącze zasilania (+/GND): Główne zasilanie urządzenia (12-24V DC).
- Złącza śrubowe IN (1-8): Wejścia cyfrowe.
- Złącza śrubowe OUT (1-8): Wyjścia przekaźnikowe.
- Złącze Modbus RS485: Złącze Modbus RS485 do podłączania urządzeń Modbus.
- Złącze magistrali CAN: Złącze magistrali CAN do podłączania urządzeń CAN.
- Złącze USB-C: Złącze USB-C do podłączenia do komputera w celu wgrania oprogramowania.
- Port Ethernet (RJ45): Do podłączenia do sieci LAN.
Szybkie uruchomienie
- Montaż urządzenia - Zamontuj urządzenie na szynie DIN (osoba z odpowiednimi uprawnieniami).
- Podłączenie wejścia i wyjścia / Weryfikacja Offline: Podłącz przycisk do wejścia IN01 i żarówkę do wyjścia OUT01. Naciśnij przycisk – żarówka powinna zgasnąć, bądź się zaświecić.
- Połączenie z Siecią: Podłącz kabel LAN do portu RJ45.
- Dostęp do Panelu Web: Znajdź adres IP urządzenia (w routerze) i wpisz go w przeglądarce, aby uzyskać dostęp do interfejsu web.
Certyfikaty
Co Dalej?
Szczegółowe instrukcje znajdziesz na kolejnych podstronach.
