boneIO ESP 32x10A

Sterownik kupisz -> TUTAJ

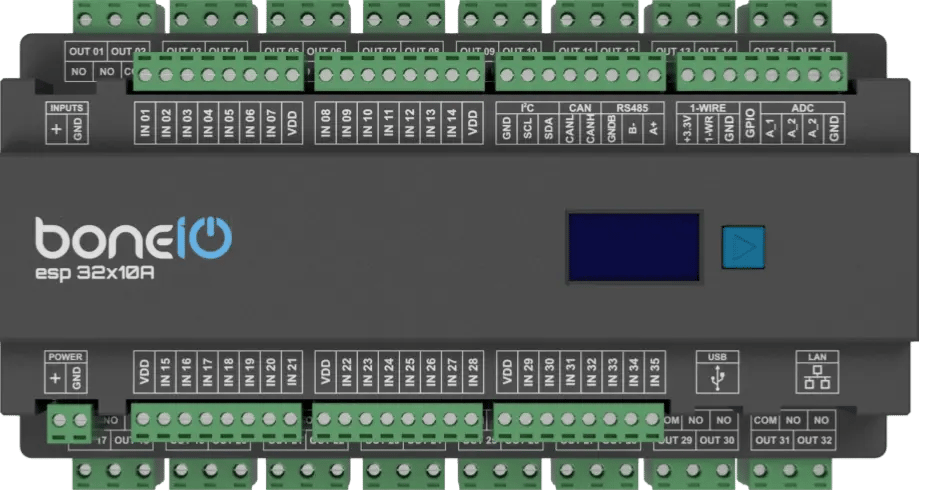

Wykorzystując wszechstronny mikrokontroler ESP32 oraz prostotę oprogramowania ESPHome, sterownik boneIO ESP stanowi niezwykle elastyczny i łatwy w konfiguracji rdzeń dla automatyzacji Twojego inteligentnego domu. Dzięki 35 wejściom cyfrowym i 32 wyjściom przekaźnikowym, jeden sterownik boneIO ESP ma wystarczającą moc, by zarządzać automatyzacją w całym domu lub mieszkaniu. Obejmuje to systemy oświetlenia, ogrzewania, a także sterowanie bramą wjazdową i garażową poprzez podawanie impulsu na napęd. Możliwe jest również sterowanie roletami (do których oferujemy dedykowane sterowniki). boneiO ESP 32x10A został zaprojektowany głównie do zarządzania światłami i innymi i innymi nisko-prądowymi obwodami w Twoim domu.

Kluczowe Cechy

• 35 wejść cyfrowych do podłączenia przycisków, czujników ruchu, kontaktronów i innych.
• 32 wyjścia przekaźnikowe (10A) Do sterowania oświetleniem, gniazdkami, zaworami.
• 3 wejścia analogowe do integracji z czujnikami analogowymi.
• Niezawodne połączenie sieciowe przez port Ethernet oraz USB-C - do programowania.
• Szerokie możliwości rozbudowy dzięki interfejsom Modbus, I2C, CAN i 1-Wire.
• Wbudowany ekran OLED do szybkiego podglądu stanu urządzenia.
• Standardowy montaż na szynie DIN (12 modułów).

Zastosowania

Sterownik boneIO jest idealnym wyborem do:

• Kompleksowej automatyzacji domów jednorodzinnych i dużych mieszkań.
• Sterowania wieloma obwodami oświetlenia z jednego miejsca.
• Integracji z systemem alarmowym poprzez zbieranie sygnałów z czujników.
• Integracji z różnymi czujnikami w celu tworzenia zaawansowanych scenariuszy automatyzacji.
• Automatyzacji systemów HVAC (ogrzewanie, wentylacja, klimatyzacja) dzięki obsłudze Modbus.

Specyfikacja Techniczna

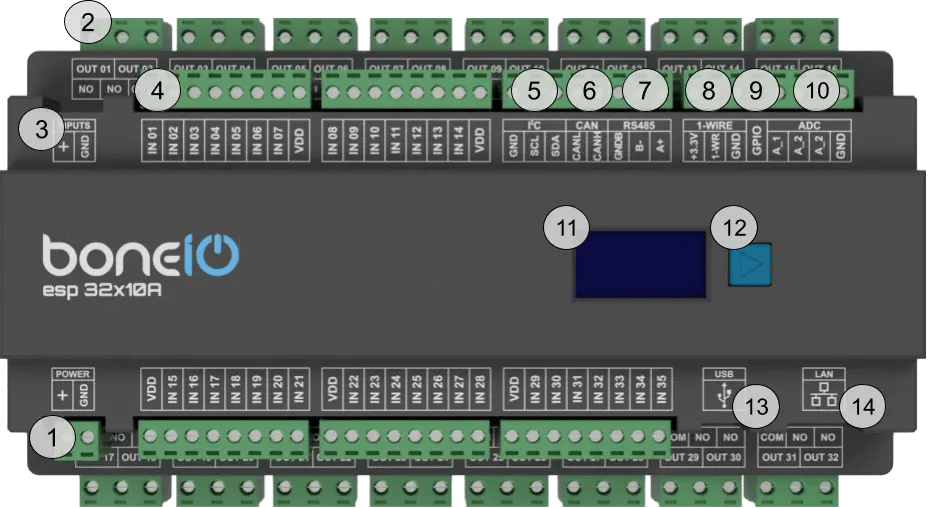

Opis Złącz i Komponentów

1. Złącze zasilania (+/GND): Główne zasilanie urządzenia (24V DC).
2. Złącza śrubowe OUT (1-32): Wyjścia przekaźnikowe.
3. Przełącznik sterowania wejściami: Wejścia mogą być sterowane przez + lub GND.
4. Złącza śrubowe IN (1-35): Wejścia cyfrowe.
5. Złącze magistrali I²C: Złącze magistrali I²C do podłączania urządzeń I²C.
6. Złącze magistrali CAN: Złącze magistrali CAN do podłączania urządzeń CAN. Do wykorzystania w przyszłości.
7. Złącze Modbus RS485: Złącze Modbus RS485 do podłączania urządzeń Modbus.
8. Złącze magistrali 1-Wire: Złącze magistrali 1-Wire do podłączania urządzeń 1-Wire.
9. Złącze GPIO: Złącze GPIO do podłączania urządzeń, które mogą przesyłać dane do GPIO ESP32. Jest ściągnięte do GND.
10. Złącze ADC: Złącze ADC do podłączania czujników analogowych w celu uzyskania odczytu napięcia analogowego.
11. Ekran OLED: Wyświetla kluczowe informacje o stanie urządzenia, takie jak adres IP, stan połączenia czy obciążenie procesora.
12. Przycisk sterujący: Znajduje się obok ekranu, służy do przełączania między różnymi widokami na wyświetlaczu OLED.
13. Złącze USB-C: Złącze USB-C do podłączenia do komputera w celu wgrania oprogramowania.
14. Port Ethernet (RJ45): Do podłączenia do sieci LAN.

Szybkie uruchomienie

1. Montaż urządzenia - osoba wykwalifikowana musi zamontować urządzenie na szynie DIN.
2. Podłączenie wejścia i wyjścia / Weryfikacja Offline: Podłącz przycisk do wejścia IN01 i żarówkę do wyjścia OUT01. Naciśnij przycisk – żarówka powinna zmienić swój stan.
3. Połączenie z Siecią: Podłącz kabel LAN do portu RJ45.
4. Dostęp do Panelu Web: Znajdź adres IP urządzenia (wyświetlony na ekranie OLED lub w routerze) i wpisz go w przeglądarce, aby uzyskać dostęp do interfejsu web.
