Przegląd i Specyfikacja
Poznaj boneIO ESP Dimmer gen2 – 8-kanałowy sterownik PWM do zaawansowanej automatyzacji oświetlenia LED.

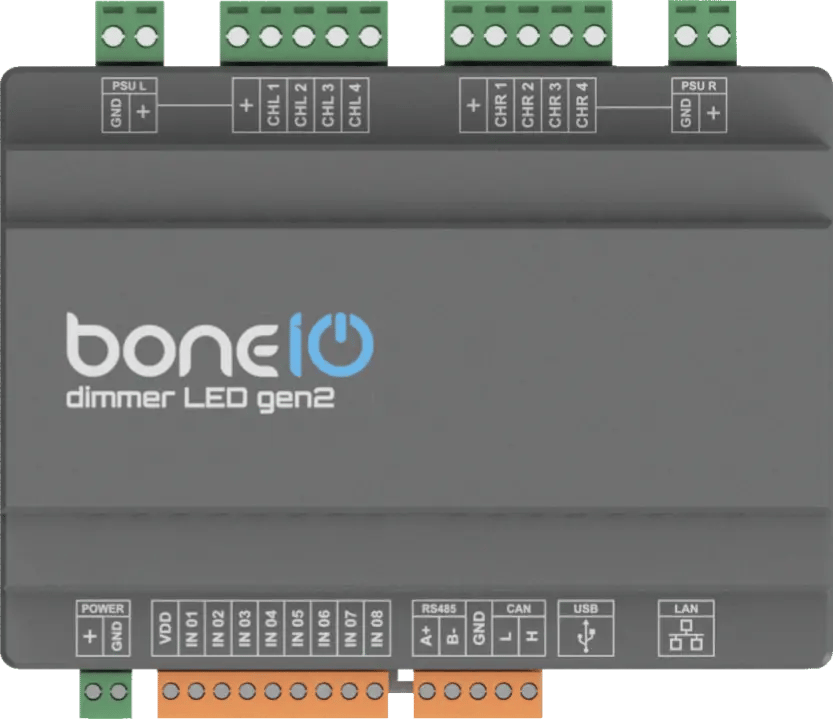

boneIO ESP Dimmer gen2
Sterownik kupisz -> TUTAJ
boneIO ESP Dimmer gen2 to profesjonalny, 8-kanałowy sterownik PWM przeznaczony do automatyzacji oświetlenia LED. Umożliwia precyzyjne sterowanie taśmami LED różnego typu, np. jednokolorowymi, CCT, RGB lub RGBW, pozwalając na tworzenie zaawansowanych scen świetlnych. Urządzenie jest podzielone na dwie sekcje po 4 kanały i wyposażone w wejścia cyfrowe do podłączenia przycisków ściennych.
Kluczowe Cechy
- 8 wejść cyfrowych do podłączenia przycisków monostabilnych lub czujników.
- 8 kanałów wyjściowych PWM zorganizowanych w dwie sekcje po 4 kanały.
- Wysoka obciążalność prądowa: do 2A na kanał i 10A na sekcję.
- Niezawodne połączenie sieciowe przez Ethernet oraz WiFi (przy użyciu zewnętrznej anteny).
- Szerokie możliwości rozbudowy dzięki interfejsom Modbus i CAN.
- Port USB-C do łatwego wgrywania oprogramowania.
- Kompaktowa obudowa na szynę DIN (7 modułów).
Zastosowania
- Zaawansowane sterowanie jednokolorowymi lub wielokolorowymi (RGB/RGBW) taśmami LED.
- Tworzenie dynamicznych scen i animacji świetlnych.
- Integracja oświetlenia LED z szerszym systemem inteligentnego domu.
- Ręczne sterowanie oświetleniem za pomocą tradycyjnych przycisków ściennych.
- Automatyzacji systemów HVAC (ogrzewanie, wentylacja, klimatyzacja) dzięki obsłudze Modbus i CAN.
Specyfikacja Techniczna
| Cecha | Wartość |
|---|---|
| Moduł | ESP32-S3 |
| Zasilanie | 12-24V DC |
| Pobór mocy | Max. 7W (bez poboru mocy taśm LED) |
| Wejścia cyfrowe | 8 |
| Kanały PWM | 8 (2 sekcje x 4 kanały) |
| Maks. napięcie wyjść | 24V DC |
| Maks. prąd wyjść | 2A na kanał / 10A na sekcję |
| Częstotliwość PWM | 10Hz – 40MHz |
| Interfejsy zewnętrzne | Modbus RS485, CAN |
| Komunikacja | Ethernet 10/100Mbit, WiFI (przy użyciu zewnętrznej anteny), USB-C (do wgrywania oprogramowania) |
| Wymiary (SxWxG) | 126mm x 91mm x 57mm (bez wtyczek) / 126mm x 108mm x 57mm (z wtyczkami) |
| Szerokość montażowa | 7 modułów DIN |
| Waga | 230g |

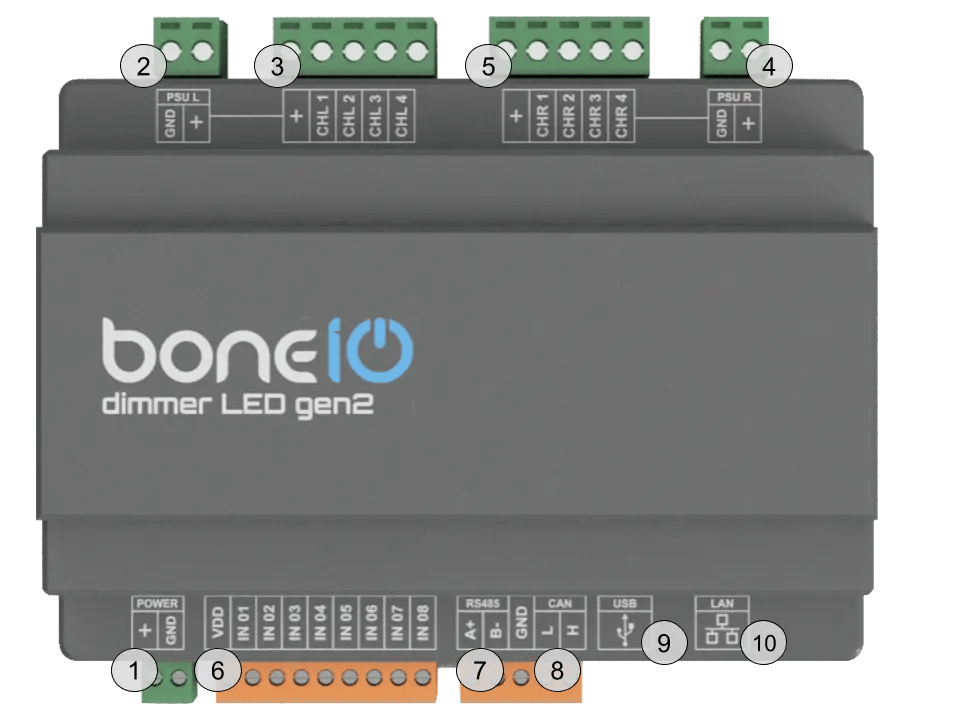

Opis Złącz i Komponentów
- Złącze zasilania (+/GND): Główne zasilanie urządzenia (12-24V DC).
- Złącze zasilania dla Sekcji L: Przyłącze zasilania
- Złącza śrubowe kanałów wyjściowych - CHL1-CHL4 Wyjścia PWM do podłączenia taśm LED.
- Złącze zasilania dla Sekcji R: Przyłącze zasilania
- Złącza śrubowe kanałów wyjściowych - CHR1-CHR4 Wyjścia PWM do podłączenia taśm LED.
- Złącza śrubowe IN (1-8): Wejścia cyfrowe dla przycisków lub czujników.
- Złącze Modbys RS485: Złącze modbus do podłączania urządzeń Modbus.
- Złącze magistrali CAN: Złącze CAN do podłączenia urządzeń CAN.
- Złącze USB-C: Do wgrywania oprogramowania.
- Port Ethernet (RJ45): Do podłączenia do sieci LAN.
NIGDY NIE PODŁĄCZAJ ZŁĄCZA USB-C Z PODŁĄCZONYM ZASILANIEM!!!
Złącze USB-C dedykowane jest do wgrywania firmware. Należy to robić WYŁĄCZNIE na odłączonym zasilaniu sterownika. Używanie złącza USB-C z podłączonym złączem zasilania grozi USZKODZENIEM sterownika!
Szybkie Uruchomienie
- Montaż urządzenia: Zamontuj urządzenie na szynie DIN i podłącz zasilanie 12-24V DC.
- Podłącz Taśmy LED: Podłącz swoje taśmy LED do kanałów wyjściowych PWM.
- Podłącz Przyciski: Podłącz przyciski monostabilne do wejść cyfrowych, aby umożliwić sterowanie ręczne.
- Połączenie z Siecią: Podłącz kabel LAN do portu RJ45 lub skonfiguruj Wi-Fi.
- Dostęp do Panelu Web: Znajdź adres IP urządzenia i wpisz go w przeglądarce, aby uzyskać dostęp do interfejsu web.
