Przegląd i Specyfikacja

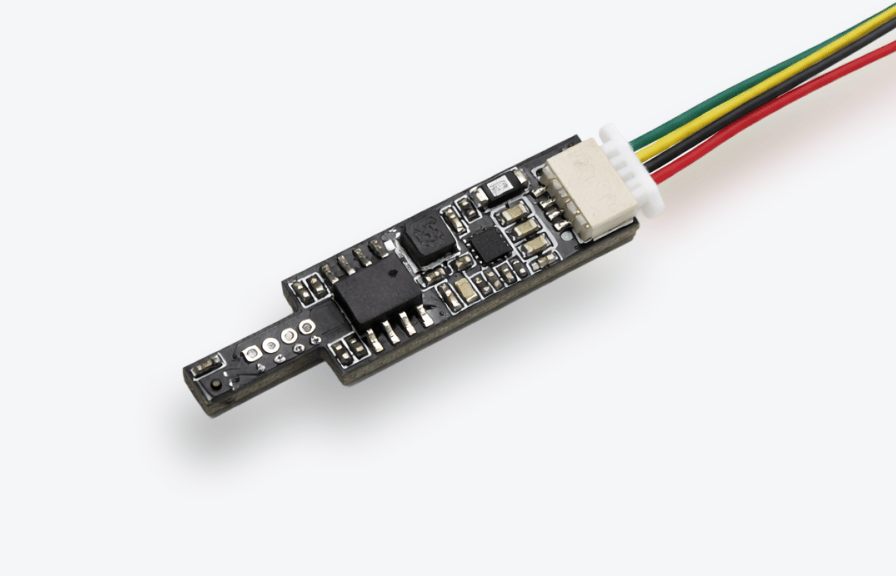

boneIO Edge Temp & Humidity

Niezwykle kompaktowy, precyzyjny, niezawodny czujnik temperatury i wilgotności. Idealny do umieszczenia puszkach, ramkach i wszędzie gdzie tylko niezbędny jest dokładny pomiar temperatury i wilgotności. Dzieki wykorzystaniu niezawodnych komponentów, urządzenie bardzo wiernie - wykonuje pomiar warunków klimatycznych. Dzięki bardzo przemyślanej konstrukcji, nawet w "ciasnych" lokalizacjach nie przekłamuje odczytów - nie nagrzewając otoczenia.

Kluczowe cechy

• Szeroki zakres napięcia zasilającego (5 do 24V DC) powoduje że nie musimy się obawiać spadku napięcia zasilając urządzenie "magistralą".
• Stabilny i niezawodny protokół komunikacyjny Modbus RTU zapewnia pewną transmisję danych.
• Niezwykle kompaktowa budowa umożliwiająca montaż urządzenia nawet w "najciaśniejszych" miejscach.

Przykłady zastosowań

• Pomiar temperatury i wilgotności pomieszczeń.
• Pomiar temperatury i wilgotności rozdzielnic elektrycznych.
• Pomiar wilgotności central rekuperacyjnych.
• Pomiar wilgotności w łazienkach.

Specyfikacja techniczna

Opis złącz i komponentów

1. Złącze zasilania i komunikacji.
   • Przewód czerwony + - podłączenie zasilania.
   • Przewód czarny GND - podłączenie masy.
   • Przewód zielony A - komunikacja Modbus
   • Przewód żółty B - komunikacja Modbus
2. Urządzenie jest zaprogramowane przez producenta. Użytkownik nie musi go programować. Jeżeli jednak z jakiegoś względu chcesz to zrobić, masz taka możliwość. Piny do programowania. Patrząc od węższej części czujnika - od lewej do prawej: 3.3V, Udpi, GND
3. Dioda LED Służy ona do sygnalizacji statusu urządzenia. Można ją całkowicie wyłączyć.

Szybki start

1. Zmień adres.
2. Montaż urządzenia - osoba wykwalifikowana musi podłączyć urządzenie.
3. Skonfiguruj czujnik.
4. Gotowe!

Certyfikaty

• Deklaracja Zgodności UE (CE)
