Montaż sprzętowy
Szczegółowe instrukcje i schematy podłączenia dla boneIO Edge Temperature $ Humidity sensor, w tym zasilania i magistral komunikacyjnych.
Kluczowe Zasady Bezpieczeństwa
WAŻNE: WYMAGANA PROFESJONALNA INSTALACJA
Podkreślamy z całą mocą: bezpieczeństwo jest absolutnym priorytetem. Wszelkie czynności związane z podłączeniem urządzenia do instalacji elektrycznej muszą być wykonywane wyłącznie przez wykwalifikowanego elektryka, który posiada odpowiednie uprawnienia. Pomimo tego że urządzenie pracuje na niskim napięciu, zasilone jest z rozdzielni elektrycznej. Samodzielna ingerencja w instalację wysokiego napięcia grozi porażeniem prądem, uszkodzeniem sprzętu lub pożarem. Producent nie ponosi odpowiedzialności za szkody wynikające z nieprawidłowo wykonanej instalacji.
Dotyczy to w szczególności:
- Podłączania zasilania do urządzenia.
- Wszelkich prac instalacyjnych wewnątrz szafy elektrycznej (rozdzielnicy).
Próba modyfikacji instalacji elektrycznej bez odpowiednich kwalifikacji jest nielegalna, skrajnie niebezpieczna i stwarza realne zagrożenie, które może prowadzić do:
- Porażenia prądem, ciężkich obrażeń ciała lub śmierci.
- Trwałego uszkodzenia kontrolera boneIO i wszystkich podłączonych do niego urządzeń.
- Znaczącego zagrożenia pożarowego skutkującego zniszczeniem mienia.
- Utraty gwarancji na produkt i potencjalnych problemów z roszczeniami ubezpieczeniowymi.
Producent boneIO nie ponosi żadnej odpowiedzialności za szkody materialne, obrażenia ciała lub utratę życia wynikające z instalacji wykonanej niezgodnie z niniejszymi wytycznymi i obowiązującymi normami bezpieczeństwa.
Prosimy o potraktowanie tego ostrzeżenia z najwyższą powagą.
Montaż urządzenia
boneIO Edge Temperature&Humidity jest urządzeniem niezwykle kompaktowym. Dzięki jego zwartej podłużnej budowie, umożliwia montaż w niemal każdym zakamarku domu. Zalecamy unieruchomienie urządzenia, klejem na gorąco (UWAGA nalezy zrobić to ostrożnie aby nie uszkodzić urządzenia), taśma montażową.
WAŻNE: SKONFIGURUJ PRZED MONTAŻEM!!!
Pomimo że ta część dokumentacji - poświęcona jest części sprzętowej, podkreślamy aby przed montażem urządzenia, dokonać jego konfiguracji! Każdy czujnik dostarczany jest z takim samym adresem! Oznacza to że trzeba go zmieniać w każdym urządzeniu po kolei.
Podłączenie
boneIO Edge Temperature&Humidity jest urządzeniem które podłączamy do szeregowej magistrali Modbus RTU. Nasz czujnik wyposażony jest w pojedyncze złącze kablowe. Dzięki niemu proces instalacji jest niezwykle prosty. Zalecamy użycie pewnych i trwałych połączeń takich jak spoina lutownicza. Należy również pamiętać o odpowiednim zaizolowaniu przewodów np. "termokurczkami"
- Odłącz wtyczkę od urządzenia! - Niezwykle ważne aby nie uszkodzic urządzenia w procesie instalacji!
- Odłącz magistrale Modbus RTU od sterownika! - Nie należy wykonywać żadnych prac na podłączonej magistrali!
- Odłącz zasilanie z magistrali - Nie należy wykonywac żadnych prac przy podłączonym zasilaniu!

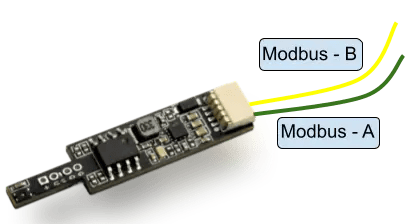

- Podłącz przewody czujnika do magistrali modbus.

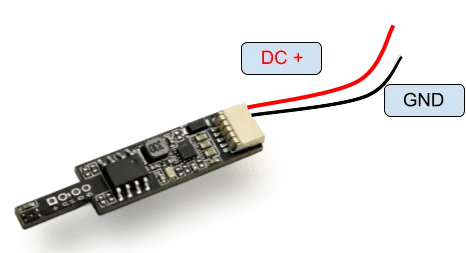

- Podłącz przewody odpowiedzialne za zasilanie.
- Podłącz wtyczkę do czujnika, podłącz magistralę i zasilanie.
Z wtyczki męskiej wyprowadzone jest okablowanie, należy połączyć je w następujący sposób:
| Kolor przewodu | Zadanie |
|---|---|
| 🟥 Czerwony | Napięcie zasilające |
| ⬛ Czarny | Masa urządzenia |
| 🟩 Zielony | Modbus - A |
| 🟨 Żółty | Modbus - B |
Kontrola Końcowa
- Sprawdz dokładnie połączenia przewodów.
- Upewnij się że nie ma żadnych zwarć.
- Włącz zasilanie urządzenia.
Przegląd i Specyfikacja
Precyzyjny czujnik temperatury i wilgotności. Umożliwia Twojemu systemowi automatyki domowej sterowanie ogrzewaniem, wentylacją oraz urządzeniami WŁ./WYŁ. na podstawie rzeczywistych warunków.
