Przegląd i Specyfikacja
Odkryj boneIO Black Cover, dedykowany sterownik do 16 rolet lub żaluzji.

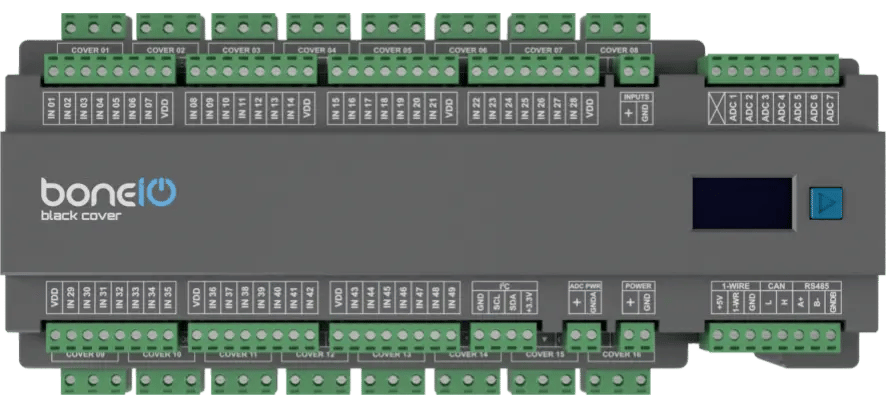

boneIO Black Cover
Sterownik kupisz -> TUTAJ
Oparty na potężnym module BeagleBone Black i działający pod kontrolą naszego autorskiego oprogramowania, sterownik boneIO Black oferuje solidną i niezawodną wydajność dla Twojego inteligentnego domu. Dzięki 49 wejściom cyfrowym i 16 wyjściom dla żaluzji lub rolet, jedna jednostka ma wystarczającą moc, aby zarządzać całą automatyką w domu lub mieszkaniu. boneIO Black Cover to wyspecjalizowany sterownik przeznaczony do automatyzacji rolet, żaluzji lub bram. Posiada 32 przekaźniki połączone w pary z blokadą sprzętową, co pozwala na bezpieczne sterowanie maksymalnie 16 silnikami dwukierunkowymi. Blokada sprzętowa zapobiega jednoczesnemu załączeniu przekaźników 'góra' i 'dół' dla jednego silnika, chroniąc go przed uszkodzeniem. Do sterowania oświetleniem oraz wymagającymi obwodami elektrycznymi oferujemy inne dedykowane sterowniki.
Kluczowe Cechy
- 49 wejść cyfrowych do podłączenia przycisków, czujników ruchu, kontaktronów i innych.
- 32 wyjścia przekaźnikowe połączone w pary do sterowania 16 roletami.
- Sprzętowa blokada (interlock) dla ochrony silników.
- 7 wejść analogowych do integracji z czujnikami analogowymi, takimi jak czujniki światła czy wiatru.
- Niezawodne połączenie sieciowe przez port Ethernet.
- Szerokie możliwości rozbudowy dzięki interfejsom Modbus, I2C, CAN i 1-Wire.
- Wbudowany ekran OLED do szybkiego podglądu stanu urządzenia.
- Standardowy montaż na szynie DIN (15 modułów).
Przykłady Zastosowań
- Pełnej automatyzacji rolet w domach jednorodzinnych i dużych mieszkaniach.
- Scentralizowanego sterowania wszystkimi żaluzjami z jednego miejsca lub za pomocą aplikacji.
- Tworzenia harmonogramów automatycznego otwierania i zamykania rolet w zależności od czasu lub nasłonecznienia.
- Integracji z systemem alarmowym w celu automatycznego zamykania wszystkich rolet po uzbrojeniu alarmu.
Specyfikacja Techniczna
| Cecha | Wartość |
|---|---|
| Moduł | BeagleBone Black |
| Zasilanie | 24V DC |
| Pobór mocy | 5W - 18W |
| Wejścia cyfrowe | 49 |
| Napięcie wejściowe | 24V DC |
| Wyjścia przekaźnikowe | 16 dla rolet |
| Maks. napięcie wy. | 230V AC / 30V DC |
| Maks. prąd wy. | 10A |
| Wejścia analogowe | 7 (0–13,8 V od wersji 1.0, maks. 1,8 V przed wersją 1.0) |
| Interfejsy zewn. | Modbus RS485, magistrala I2C, 1-Wire, CAN |
| Komunikacja | Ethernet 10/100Mbit, Mini-USB |
| Wymiary (SxWxG) | 270mm x 106mm x 57mm (bez wtyczek) / 270mm x 123mm x 57mm (z wtyczkami) |
| Szerokość montażowa | 15 modułów DIN |
| Waga | 900g |

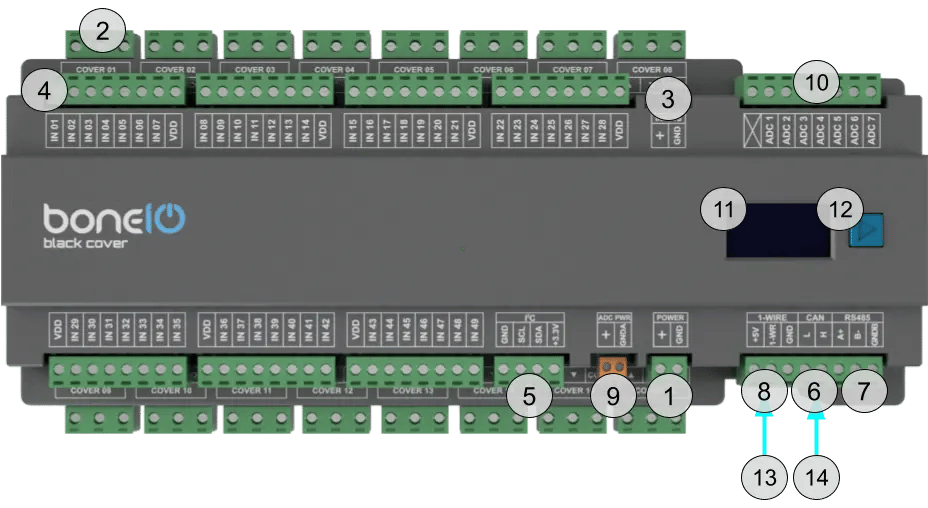

Opis Złącz i Komponentów
Która to wersja?
Sterowniki od wersji 1.0 mają port SERVICE (TX/RX/GND) między złączami I²C i POWER, a przed złączami ADC nadruk X. Wersję pokazuje też panel: Ustawienia → Urządzenie → boneIO, pole Wersja Sprzętowa. Wybór zakładki zapamiętamy na stronach pozostałych sterowników.
- Złącze zasilania (+/GND): Główne zasilanie urządzenia (24V DC).
- Złącza śrubowe Rolet Góra/Dół (Cover 1-16): Wyjścia przekaźnikowe do rolet, zgrupowane w pary do sterowania roletami.
- Przełącznik sterowania wejściami: Wejścia mogą być sterowane przez + lub GND.
- Złącza śrubowe IN (1-49): Wejścia cyfrowe.
- Złącze magistrali I²C: Złącze magistrali I²C do podłączania urządzeń I²C.
- Złącze magistrali CAN: łączy sterowniki boneIO Black między sobą i z urządzeniami ESPHome z esphome-canopen, zobacz Magistrala CAN.
- Złącze Modbus RS485: Złącze Modbus RS485 do podłączania urządzeń Modbus.
- Złącze magistrali 1-Wire: Złącze magistrali 1-Wire do podłączania urządzeń 1-Wire.
- Port SERVICE (TX/RX/GND): konsola szeregowa UART do serwisu. Nic nie podłączaj tu na stałe, zobacz Port SERVICE.
- Złącze ADC (X, ADC 1–7): 7 wejść analogowych 0–13,8 V. Zacisk X to AGND, masa czujników analogowych, zobacz Wejścia analogowe.
- Ekran OLED: Wyświetla kluczowe informacje o stanie urządzenia, takie jak adres IP, stan połączenia czy obciążenie procesora.
- Przycisk sterujący: Znajduje się obok ekranu, służy do przełączania między różnymi widokami na wyświetlaczu OLED.
- Złącze USB-mini: Złącze USB-mini.
- Port Ethernet (RJ45): Do podłączenia do sieci LAN.
- Złącze zasilania (+/GND): Główne zasilanie urządzenia (24V DC).
- Złącza śrubowe Rolet Góra/Dół (Cover 1-16): Wyjścia przekaźnikowe do rolet, zgrupowane w pary do sterowania roletami.
- Przełącznik sterowania wejściami: Wejścia mogą być sterowane przez + lub GND.
- Złącza śrubowe IN (1-49): Wejścia cyfrowe.
- Złącze magistrali I²C: Złącze magistrali I²C do podłączania urządzeń I²C.
- Złącze magistrali CAN: łączy sterowniki boneIO Black między sobą i z urządzeniami ESPHome z esphome-canopen, zobacz Magistrala CAN.
- Złącze Modbus RS485: Złącze Modbus RS485 do podłączania urządzeń Modbus.
- Złącze magistrali 1-Wire: Złącze magistrali 1-Wire do podłączania urządzeń 1-Wire.
- Złącze ADC PWR (+/GND): zasilanie czujników analogowych: VDD_ADC 1,8 V i GND_ADC.
- Złącze ADC (ADC 1–7): 7 wejść analogowych, maks. 1,8 V. Zacisk X nie jest podłączony.
- Ekran OLED: Wyświetla kluczowe informacje o stanie urządzenia, takie jak adres IP, stan połączenia czy obciążenie procesora.
- Przycisk sterujący: Znajduje się obok ekranu, służy do przełączania między różnymi widokami na wyświetlaczu OLED.
- Złącze USB-mini: Złącze USB-mini.
- Port Ethernet (RJ45): Do podłączenia do sieci LAN.
Szybki Start
- Montaż na szynie DIN: Urządzenie musi być zamontowane przez wykwalifikowaną osobę.
- Podłączenie do sieci LAN: Podłącz kabel sieciowy.
- Dostęp do panelu webowego: Znajdź adres IP urządzenia i otwórz go w przeglądarce.
- Oszacowanie czasu ruchu rolety: Zmierz czas pełnego otwarcia lub zamknięcia rolety.
- Podłączenie rolety: Wyłącz bezpiecznik obwodu rolety, a następnie podłącz silnik do wyjść
Cover01 Góra/Dół. - Edycja pliku cover.yaml: Ustaw szacowany czas ruchu w pliku konfiguracyyjmym i zapisz go.
- Test rolety: Uruchom roletę z panelu webowego, aby zweryfikować poprawność działania.
Certyfikaty
Co Dalej?
Szczegółowe instrukcje znajdziesz na dedykowanych stronach. Zapraszamy do lektury!
