Instalacja Sprzętowa

Kluczowe Zasady Bezpieczeństwa

WAŻNE: WYMAGANA PROFESJONALNA INSTALACJA

Podkreślamy z całą mocą: bezpieczeństwo jest absolutnym priorytetem. Wszelkie czynności związane z podłączeniem urządzenia do instalacji elektrycznej muszą być wykonywane wyłącznie przez wykwalifikowanego elektryka, który posiada odpowiednie uprawnienia. Samodzielna ingerencja w instalację wysokiego napięcia grozi porażeniem prądem, uszkodzeniem sprzętu lub pożarem. Producent nie ponosi odpowiedzialności za szkody wynikające z nieprawidłowo wykonanej instalacji.

Dotyczy to w szczególności:

• Podłączania zasilania do kontrolera.
• Podłączania obwodów wysokiego napięcia (110V/230V) do wyjść kontrolera.
• Wszelkich prac instalacyjnych wewnątrz szafy elektrycznej (rozdzielnicy).

Próba modyfikacji instalacji elektrycznej bez odpowiednich kwalifikacji jest nielegalna, skrajnie niebezpieczna i stwarza realne zagrożenie, które może prowadzić do:

• Porażenia prądem, ciężkich obrażeń ciała lub śmierci.
• Trwałego uszkodzenia kontrolera boneIO i wszystkich podłączonych do niego urządzeń.
• Znaczącego zagrożenia pożarowego skutkującego zniszczeniem mienia.
• Utraty gwarancji na produkt i potencjalnych problemów z roszczeniami ubezpieczeniowymi.

Producent boneIO nie ponosi żadnej odpowiedzialności za szkody materialne, obrażenia ciała lub utratę życia wynikające z instalacji wykonanej niezgodnie z niniejszymi wytycznymi i obowiązującymi normami bezpieczeństwa.

Prosimy o potraktowanie tego ostrzeżenia z najwyższą powagą.

---

Montaż na Szynie DIN

Sterownik boneIO ESP jest przystosowany do montażu na standardowej szynie DIN (TS35).

1. Zaczep górne klipsy obudowy o górną krawędź szyny DIN.
2. Dociśnij mocno dolną część obudowy, aż zatrzaski zablokują się na szynie z wyraźnym kliknięciem.
3. Upewnij się, że moduł jest zamocowany stabilnie.

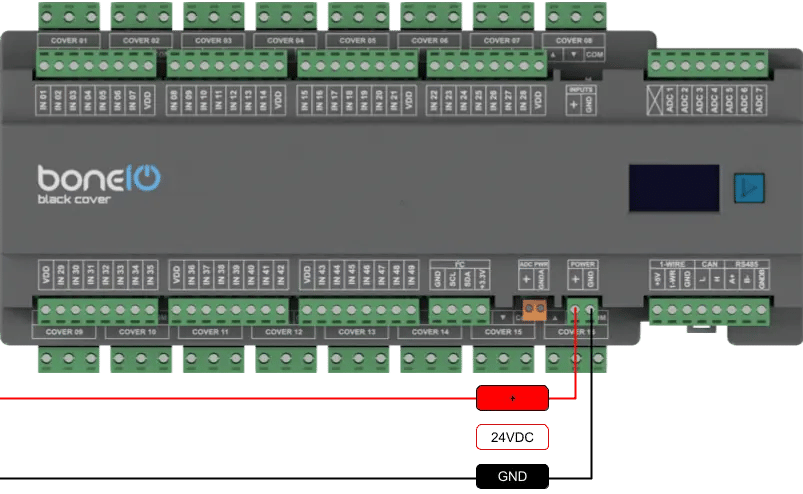

Podłączenie Zasilania

Urządzenie wymaga stabilizowanego zasilania 24V DC.

1. Upewnij się, że zasilacz jest odłączony od sieci 230V.
2. Podłącz wyjście +24V zasilacza do złącza śrubowego + w boneIO.
3. Podłącz wyjście GND (masa) zasilacza do złącza śrubowego GND w boneIO.
4. Sprawdź poprawność i polaryzację połączeń przed włączeniem zasilacza.

Zasilanie awaryjne (UPS) — zalecane

boneIO Black to mały komputer z Linuksem. Zapisuje na kartę pamięci albo eMMC swoją konfigurację, logi, a podczas aktualizacji — pakiety systemu. Nie ma też zegara podtrzymywanego baterią. Większość jego nieplanowanych restartów to krótkie podnapięcia w sieci. Kilka minut na baterii je pokrywa.

Co daje UPS:

• Brak restartu przy mrugnięciu sieci. Wyjścia, wejścia i automatyki działają dalej przy krótkich zanikach i spadkach napięcia.
• Właściwy czas. Po zaniku zasilania sterownik nie zna godziny, dopóki nie wstanie sieć i nie odpowie serwer czasu. Do tego momentu harmonogramy, wydarzenia słoneczne i okna godzinowe w warunkach czekają.
• Bezpieczne aktualizacje. Aktualizacja systemu na sterowniku, który długo nie był aktualizowany, może potrwać nawet godzinę. Wyświetlacz i panel mówią wtedy Nie wyłączaj zasilania — zanik prądu w jej trakcie to jedyny przypadek, który może wymagać naprawy na miejscu.

Wybór urządzenia należy do Ciebie lub instalatora. Dwa typowe układy:

• moduł DC-UPS 24 V na szynę DIN (albo zasilacz buforowy z akumulatorem) w rozdzielnicy, między zasilaczem a sterownikiem boneIO Black,
• UPS 230 V, z którego zasilany jest zasilacz 24 V.

W obu przypadkach podłączenie do boneIO Black jest takie jak na schemacie powyżej: +24V do + i GND do GND na złączu POWER, od strony UPS-a.

Dobierz go do wszystkiego, co wisi na tej samej linii 24 V, nie tylko do sterownika boneIO Black — liczą się też cewki przekaźników, czujniki i inne urządzenia z niej zasilane.

Port SERVICE

Sterowniki boneIO Black od wersji 1.0 mają złącze SERVICE z trzema pinami: TX, RX i GND. To konsola szeregowa sterownika (UART) — terminal do jego systemu Linux, do diagnostyki i naprawy, gdy sieć albo panel nie odpowiadają.

Podłącz sieć

Urządzenie komunikuje się z siecią za pomocą wbudowanego portu Ethernet, co gwarantuje stabilne i niezawodne połączenie. Aby zapewnić łączność, podłącz moduł do swojego switcha sieciowego przy użyciu standardowego przewodu Ethernet (RJ45).

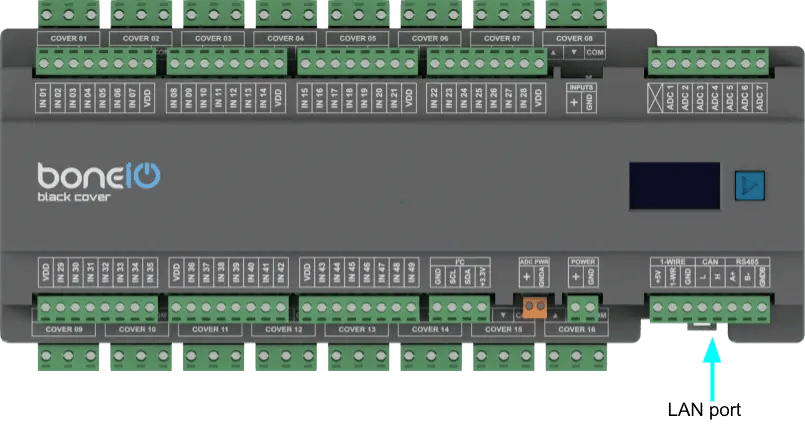

1. Podłącz przewód ethernet do złącza LAN na sterowniku.
2. Podłącz drugi koniec przewodu ethernet do switcha.

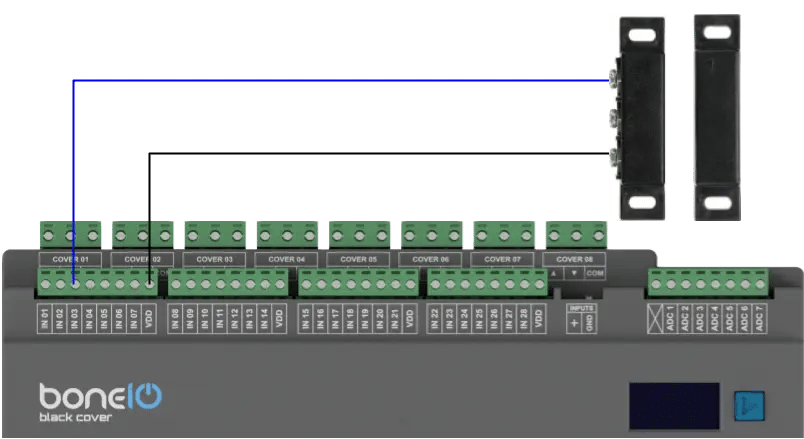

Podłączenie Wejść Cyfrowych

Wejścia cyfrowe służą do podłączania przycisków i czujników. Aby zmienić potencjał jakiego używamy do sterowania wejściami, należy użyć przełącznika na obudowie oznaczonego INPUTS. Domyślnie wejścia są sterowane masą (GND).

WAŻNE: Jeżeli chcesz zmienić położenie przełącznika - upewnij się że robisz to na wyłączonym urządzeniu!

1. Jeden z przewodów od przycisku monostabilnego podłącz do wspólnej szyny GND (masy).
2. Drugi przewód podłącz do wybranego złącza wejściowego (np. IN01).
3. Naciśnięcie przycisku spowoduje zwarcie wejścia do masy, co zostanie zinterpretowane jako sygnał "włączony".

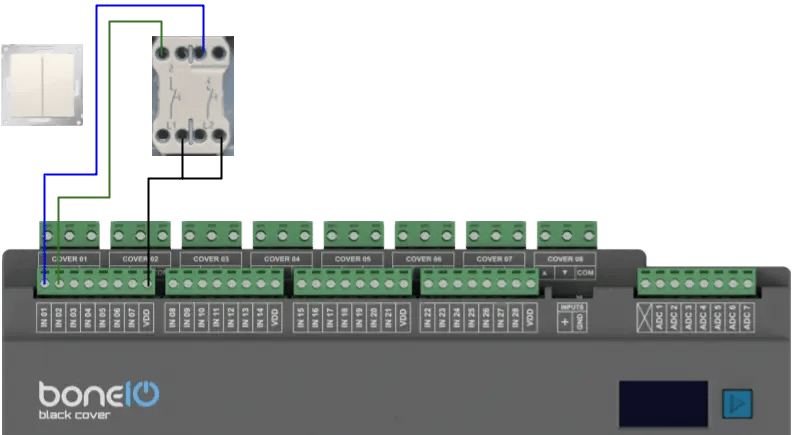

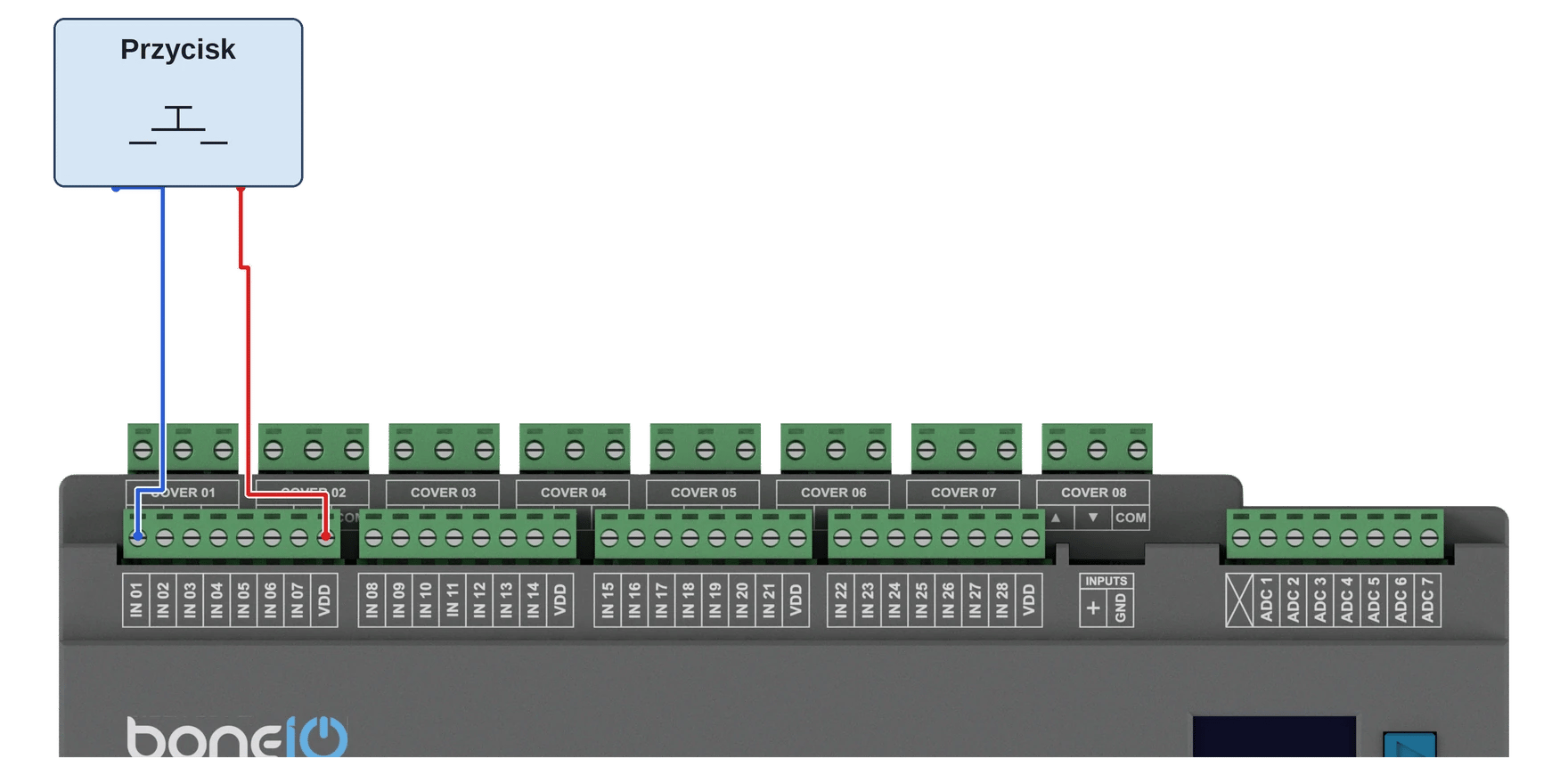

Schemat Logiczny połączenia przycisku monostabilnego

Przykład:

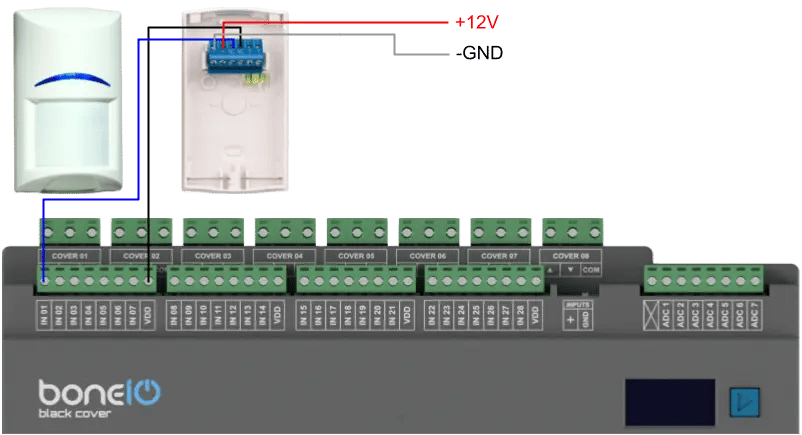

Przykład 2:

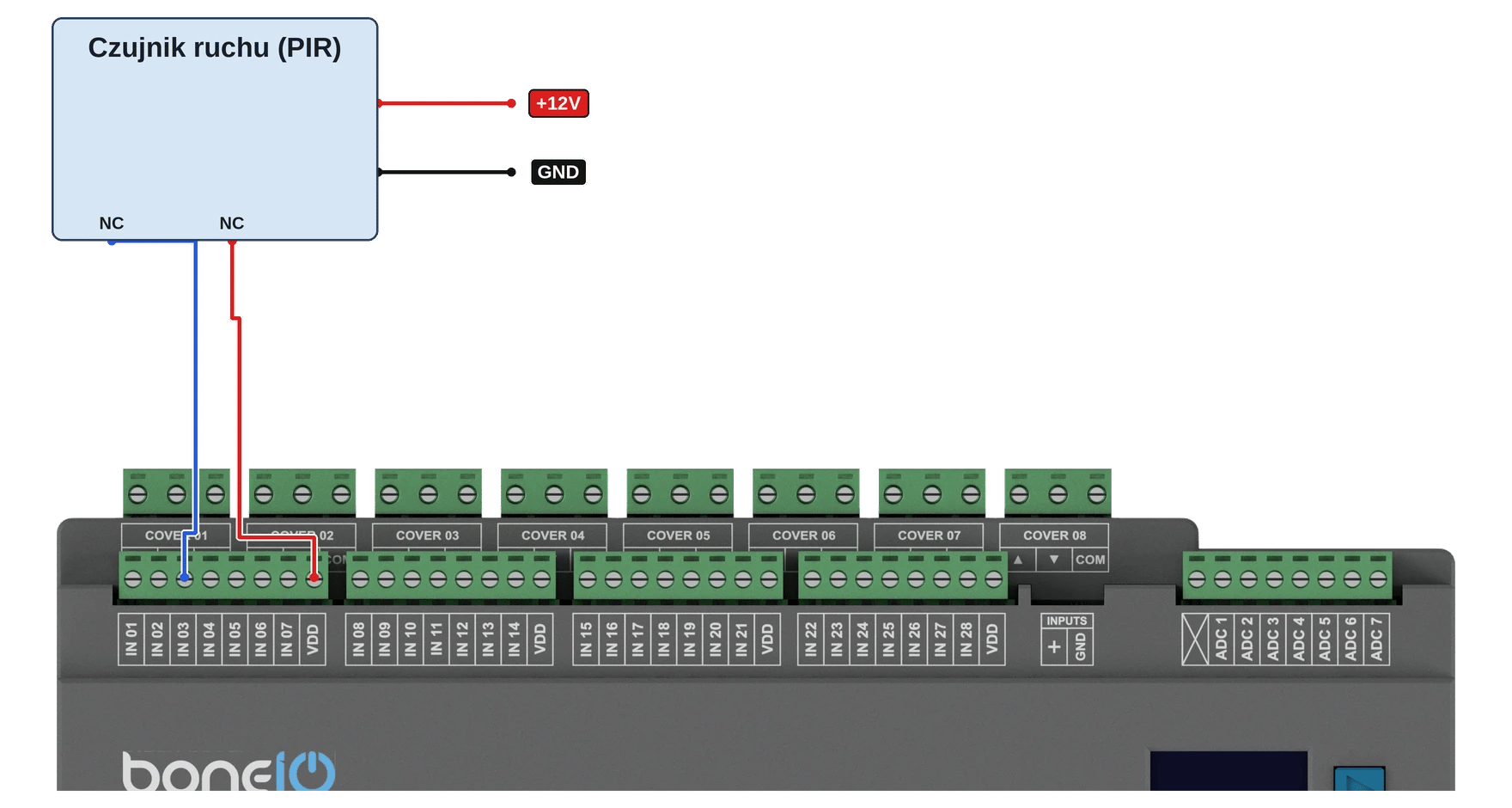

Przykład 3:

Podłączenie Wyjść Przekaźnikowych (Silnik rolet)

Kluczową cechą modelu Cover jest to że, posiada on 32 przekaźniki, które są połączone w pary, do sterowania maksymalnie 16 silnikami rolet. Każda para przekaźników (np. Cover 01 GÓRA/DÓŁ, Cover 02 GÓRA/DÓŁ4) jest zabezpieczona sprzętową blokadą (interlock), aby zapobiec jednoczesnemu podaniu sygnału 'góra' i 'dół', co chroni silnik przed uszkodzeniem.

Zabezpieczenia i Prawidłowa Kolejność

Kluczowe jest, aby wszelkie zabezpieczenia nadprądowe (wyłączniki automatyczne, tzw. "esy") oraz różnicowoprądowe (RCD, tzw. "różnicówki") znajdowały się w instalacji przed sterownikiem boneIO.

Moc znamionowa (w Amperach) zabezpieczenia nadprądowego musi być dobrana odpowiednio do planowanego obciążenia danego obwodu (W tym przypadku - silników rolet), ale jednocześnie nie może przekraczać maksymalnego dozwolonego prądu dla przekaźnika, czyli 10A.

Prawidłowa kolejność przepływu prądu dla przewodu fazowego (L) wygląda następująco: Zabezpieczenie RCD -> Zabezpieczenie nadprądowe (MCB) -> Złącze COM w boneIO -> Złącze GÓRA/DÓŁ w boneIO -> ROLETA

Przykład 1: Sterowanie standardowym obwodem rolet

1. Podłącz przewód fazowy (L), wychodzący zza dedykowanego zabezpieczenia nadprądowego (MCB ≤ 10A), do złącza COM wybranego wyjścia roletowego (np. Cover 01 COM).
2. Podłącz przewód prowadzący do silnika rolety GÓRA do złącza GÓRA tego samego wyjścia (np. Cover 01 UP).
3. Podłącz przewód prowadzący do silnika rolety DÓŁ do złącza DÓŁ tego samego wyjścia (np. Cover 01 DOWN).
4. Poprowadź przewód neutralny (N) bezpośrednio do odbiornika (silnika).

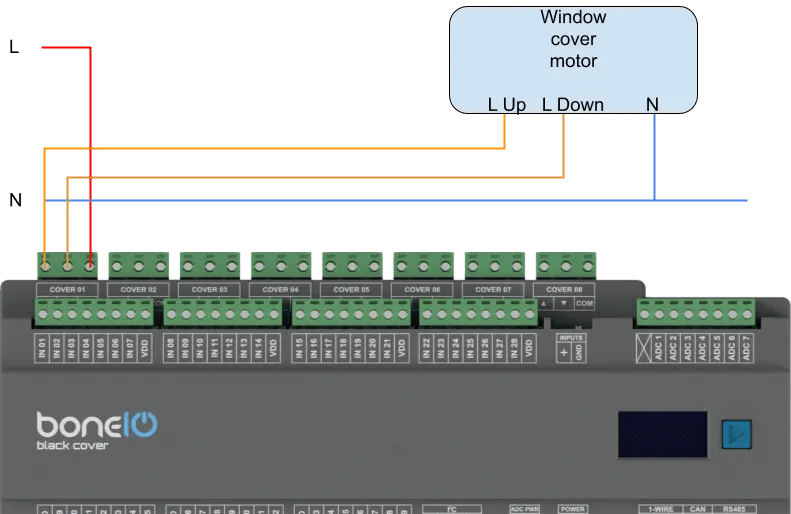

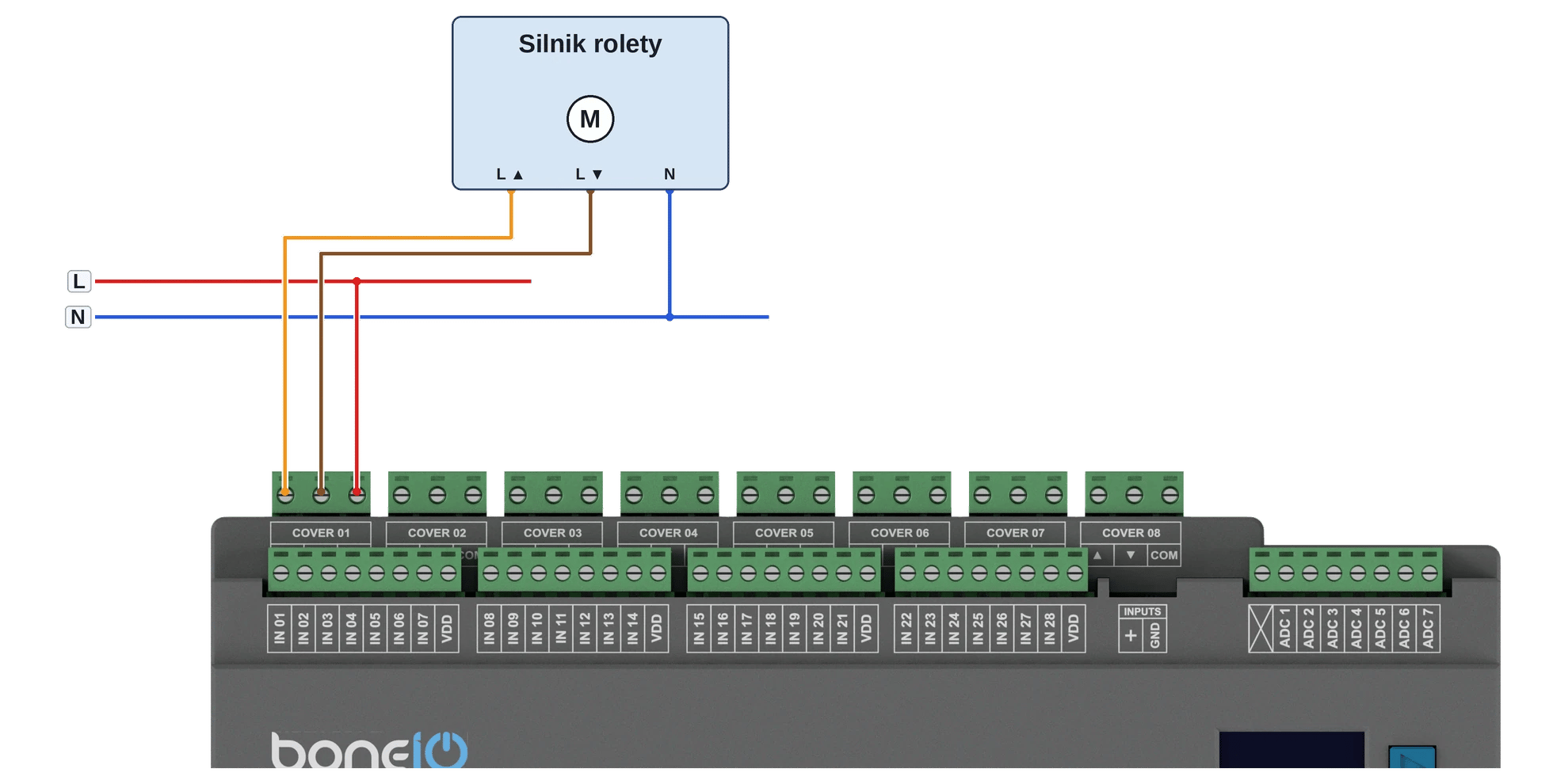

Schemat Logiczny

Bezpieczne Podłączenie złączy COM i OUT

W sterowniku boneIO w wersji Cover każde dwa wyjścia (np. Cover 01 GÓRA i DÓŁ) posiadają jedno wspólne złącze zasilające COM. Oznacza to, że przewód fazowy (L) z jednego zabezpieczenia nadprądowego zasila parę przekaźników - zabezpieczonych sprzętową blokadą.

1. PAMIĘTAJ, zawsze upewnij się, że odpowiednie wyłączniki nadprądowe w szafie elektrycznej są wyłączone.
2. Podłącz przewód fazowy (L), wychodzący zza zabezpieczenia nadprądowego, do odpowiedniego złącza COM - dokręć go z odpowiednią siłą
3. Podłącz przewód prowadzący do Twojego odbiornika do odpowiadającego mu złącza wyjściowego (OUT). - dokręć go z odpowiednią siłą.
4. Poprowadź przewód neutralny (N) bezpośrednio z szyny neutralnej do odbiornika.

Przykład:

Podłączanie Magistral Komunikacyjnych

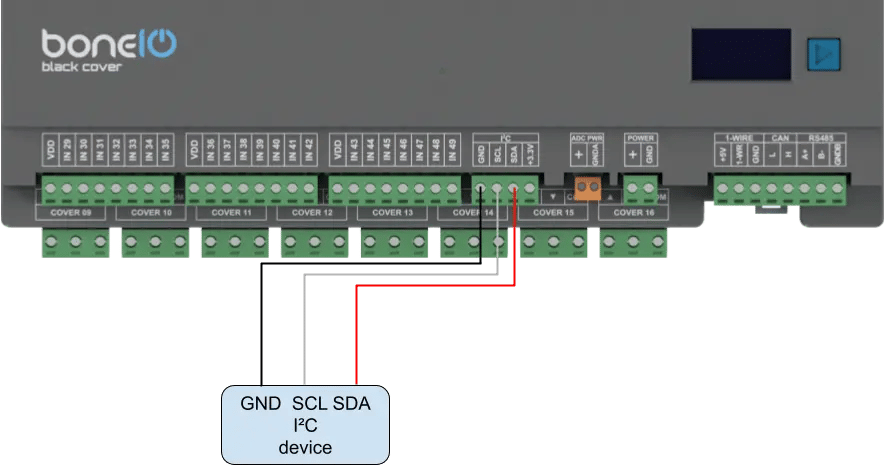

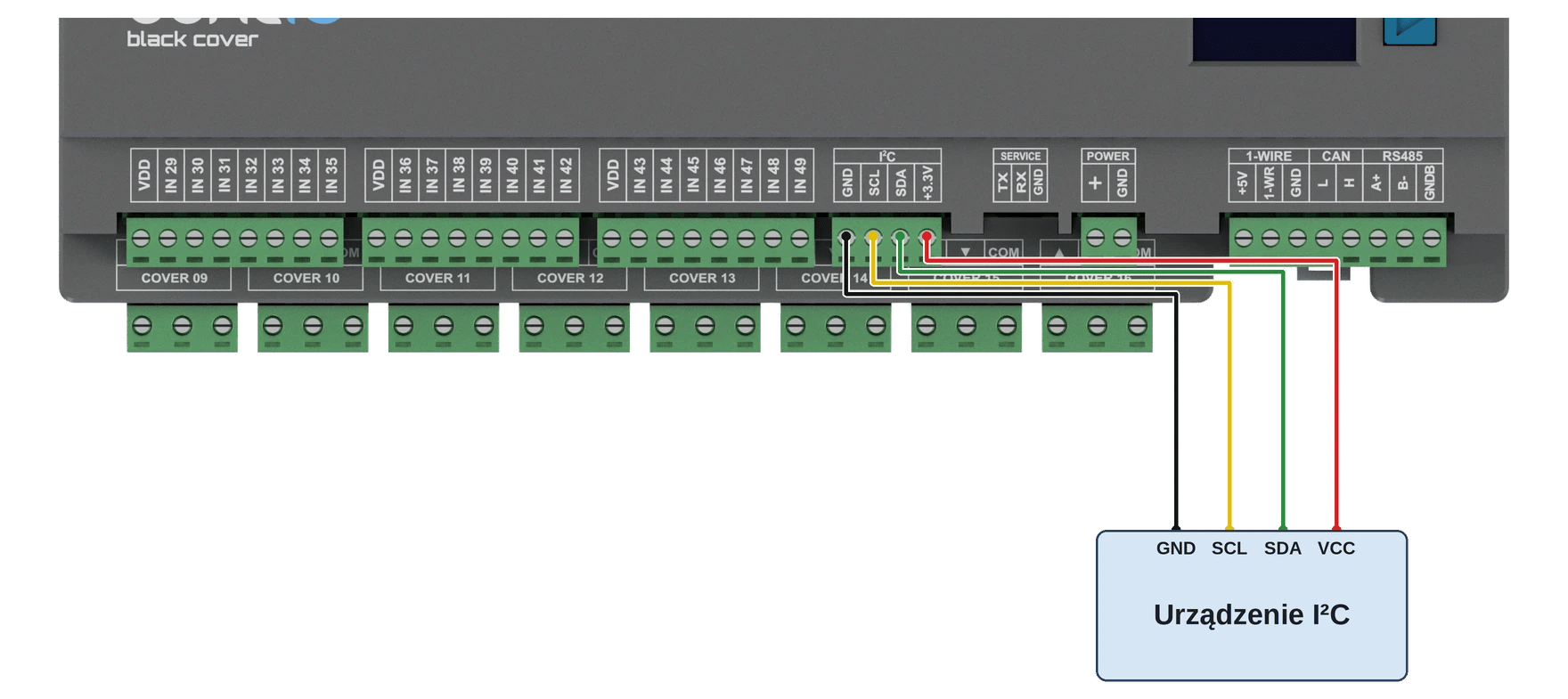

Magistrala I2C

Do podłączania dodatkowych czujników i ekspanderów na krótkich odległościach.

• Podłącz linię SDA do złącza SDA.
• Podłącz linię SCL do złącza SCL.
• Podłącz również zasilanie VCC i GND dla czujnika.

Wejścia Analogowe ADC

Wejścia analogowe odczytują czujniki, które podają napięcie zamiast stanu włącz/wyłącz — przetworniki poziomu, wilgotności, ciśnienia i podobne. boneIO Black ma ich 7, ADC 1–ADC 7. Sposób podłączenia zależy od wersji sterownika: sterowniki od wersji 1.0 mają port SERVICE obok złącza POWER, starsze go nie mają.

Sterowniki od wersji 1.0 (z portem SERVICE)

• Każde wejście ma własny, zabezpieczony stopień wejściowy z buforem, więc przyjmuje na zacisku 0–13,8 V — przetwornik 0–10 V podłączysz bez zewnętrznego dzielnika.
• Zacisk oznaczony X obok ADC 1 to AGND, masa analogowa. Do niego podłącz masę czujnika.
• Te sterowniki nie mają złącza ADC PWR.
• Domyślny filtr (multiply razy 1,8) pokazuje napięcie za stopniem wejściowym, około 0,13 napięcia na zacisku. Żeby odczytywać napięcie na samym zacisku, ustaw multiply na 13,8. Zobacz ADC.

Przykłady:

• Przetwornik 0–10 V (wilgotności, ciśnienia, poziomu…): +24V ze złącza POWER do zasilania przetwornika, jego wyjście do zacisku ADC, jego masa do X (AGND). Z multiply ustawionym na 13,8 panel pokazuje 0–10 V.
• Termometr NTC 10 kΩ: z +3.3V (złącze I²C) przez NTC do zacisku ADC i rezystor 10 kΩ z tego zacisku do X (AGND). Na zacisk nie trafi więcej niż 3,3 V. Panel pokazuje napięcie, nie temperaturę — aplikacja nie ma krzywej termistora, więc przelicz ją w Home Assistant. Przy multiply równym 13,8 rezystancja NTC to R = 9,2 kΩ × (3,3 − U) / U, gdzie U to odczyt w woltach, a 9,2 kΩ to rezystor 10 kΩ równolegle z własnymi 115 kΩ wejścia. Temperaturę wyznaczysz z parametru B termistora z jego karty katalogowej.
• Ten sam termometr z +5V: NTC bierze +5V z bloku 1-WIRE, rezystor 10 kΩ zostaje. Wyższe zasilanie daje większą zmianę napięcia na stopień, więc dokładniejszy odczyt. Na zacisk nie trafi więcej niż 5 V, a rezystancja to R = 9,2 kΩ × (5 − U) / U. Z tego +5V zasilane są też czujniki 1-Wire; NTC pobiera około 0,3 mA.

Masę czujnika podłączaj do X (AGND), a nie do dowolnego zacisku GND: to ta sama masa, ale na osobnej ścieżce, więc prąd przekaźników i procesora nie płynie przewodem, względem którego mierzone jest napięcie.

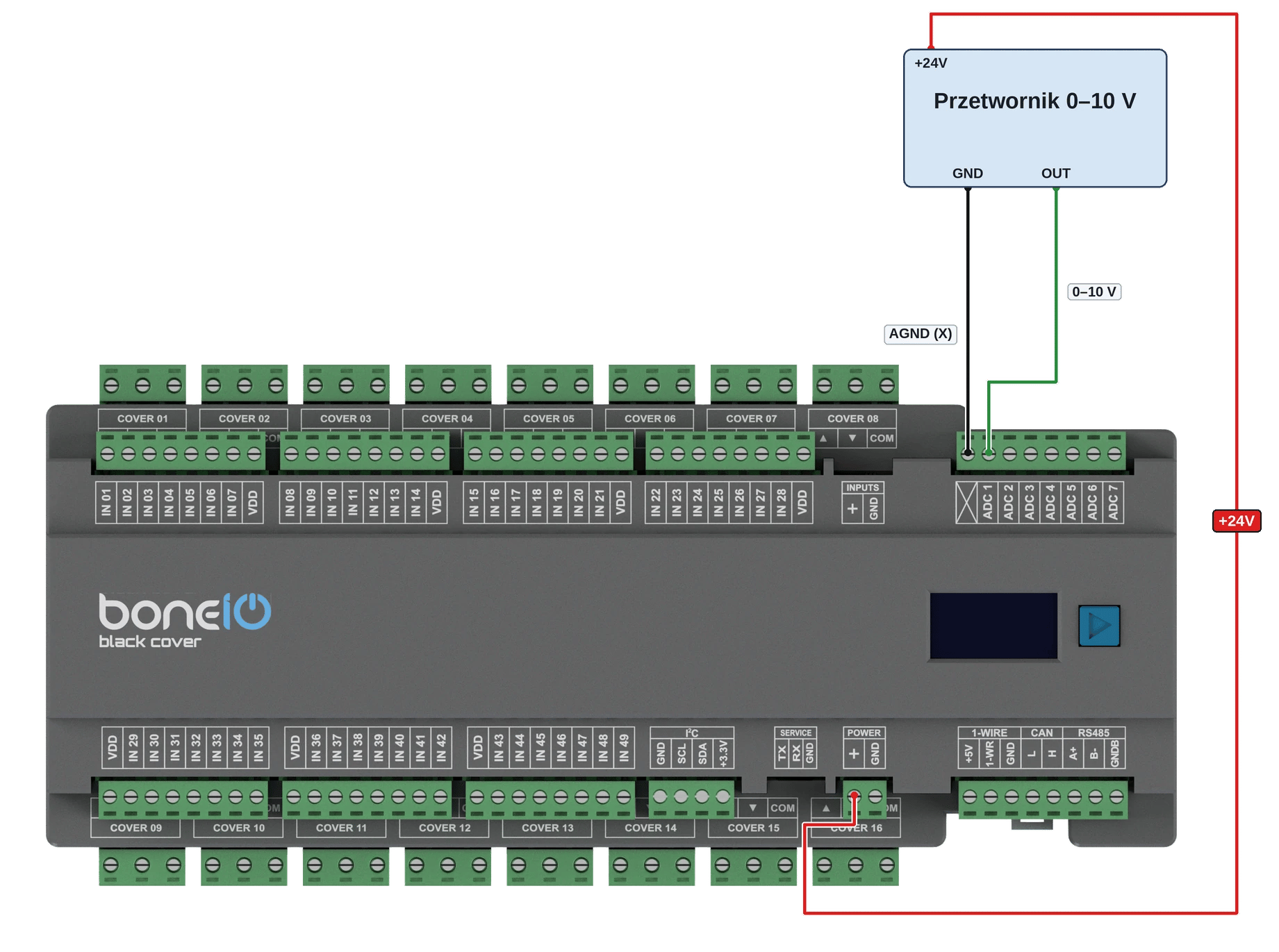

Przetwornik 0–10 V zasilany z +24V.

Termometr NTC 10 kΩ zasilany z +3.3V.

Ten sam termometr zasilany z +5V.

Sterowniki sprzed wersji 1.0 (bez portu SERVICE)

• Czujnik bierze zasilanie ze złącza ADC PWR: + to napięcie odniesienia przetwornika 1,8 V, GNDA to masa analogowa. Zacisk oznaczony X nie jest podłączony.
• Domyślny filtr (multiply razy 1,8) pokazuje napięcie na zacisku.

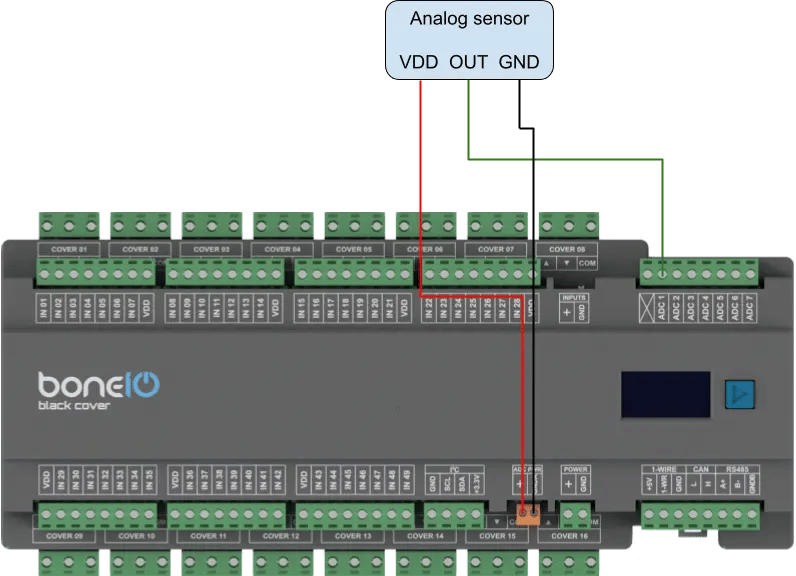

Schemat poniżej dotyczy sterowników sprzed wersji 1.0.

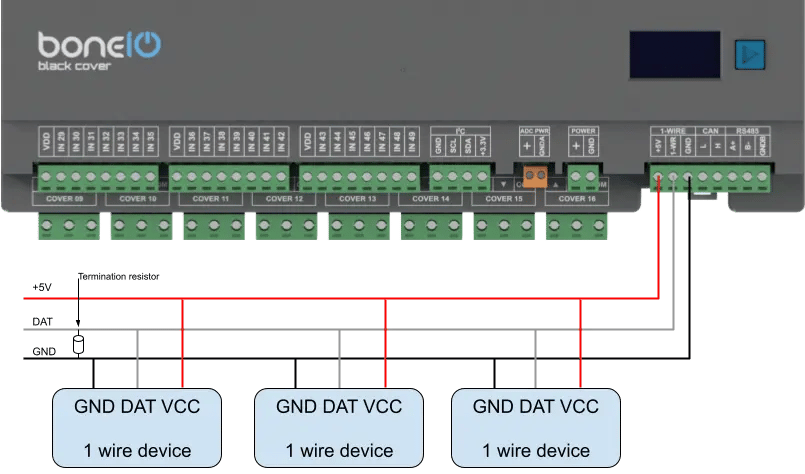

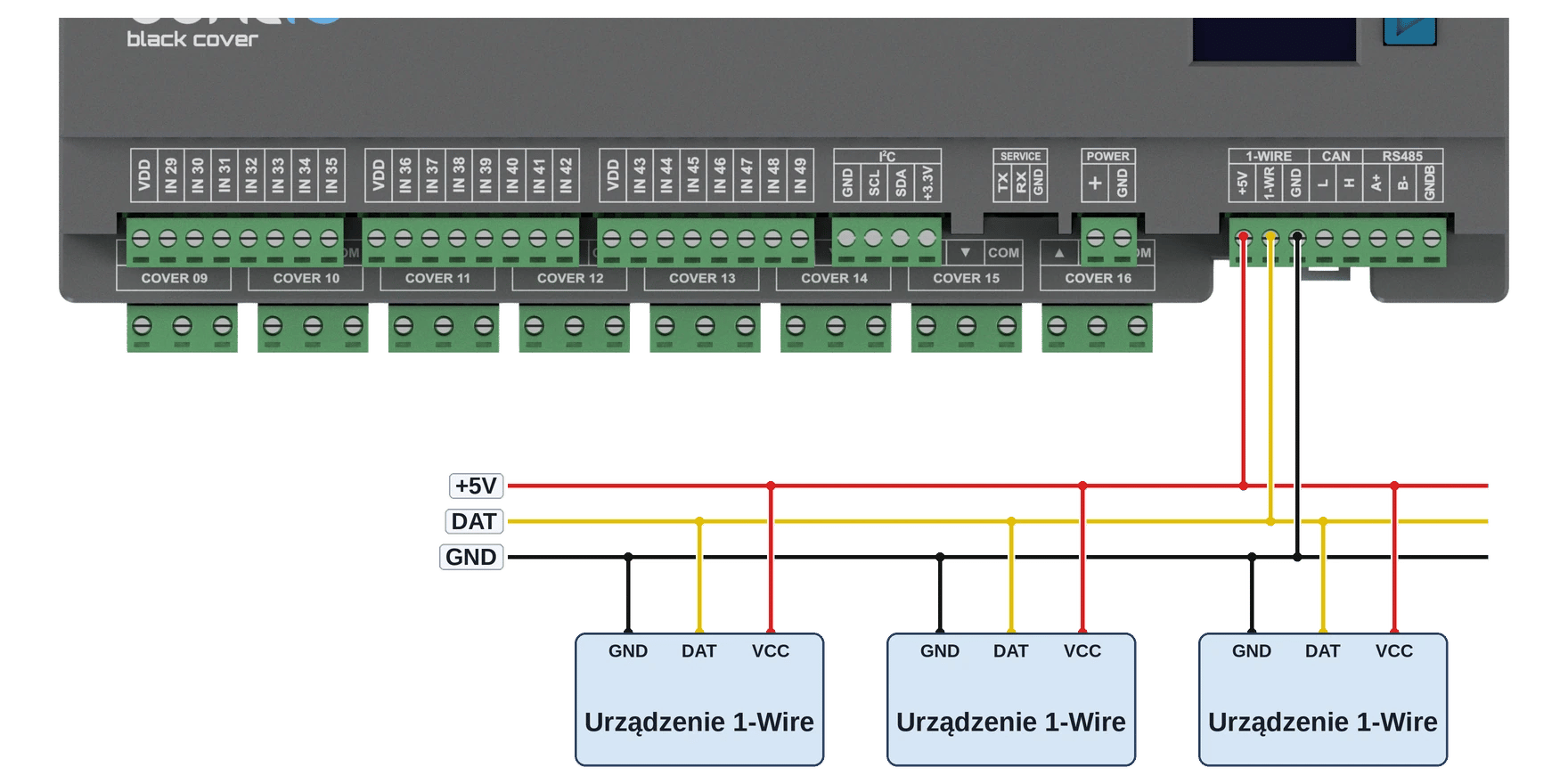

Magistrala 1-Wire

Popularna do podłączania czujników temperatury (np. DS18B20).

• Podłącz linię DATA do złącza 1-Wire.
• Podłącz również zasilanie VCC i GND.

Maksymalna długość przewodu magistrali wynosi 20m.

CAN

Służy do komunikacji z urządzeniami przemysłowymi i czujnikami.

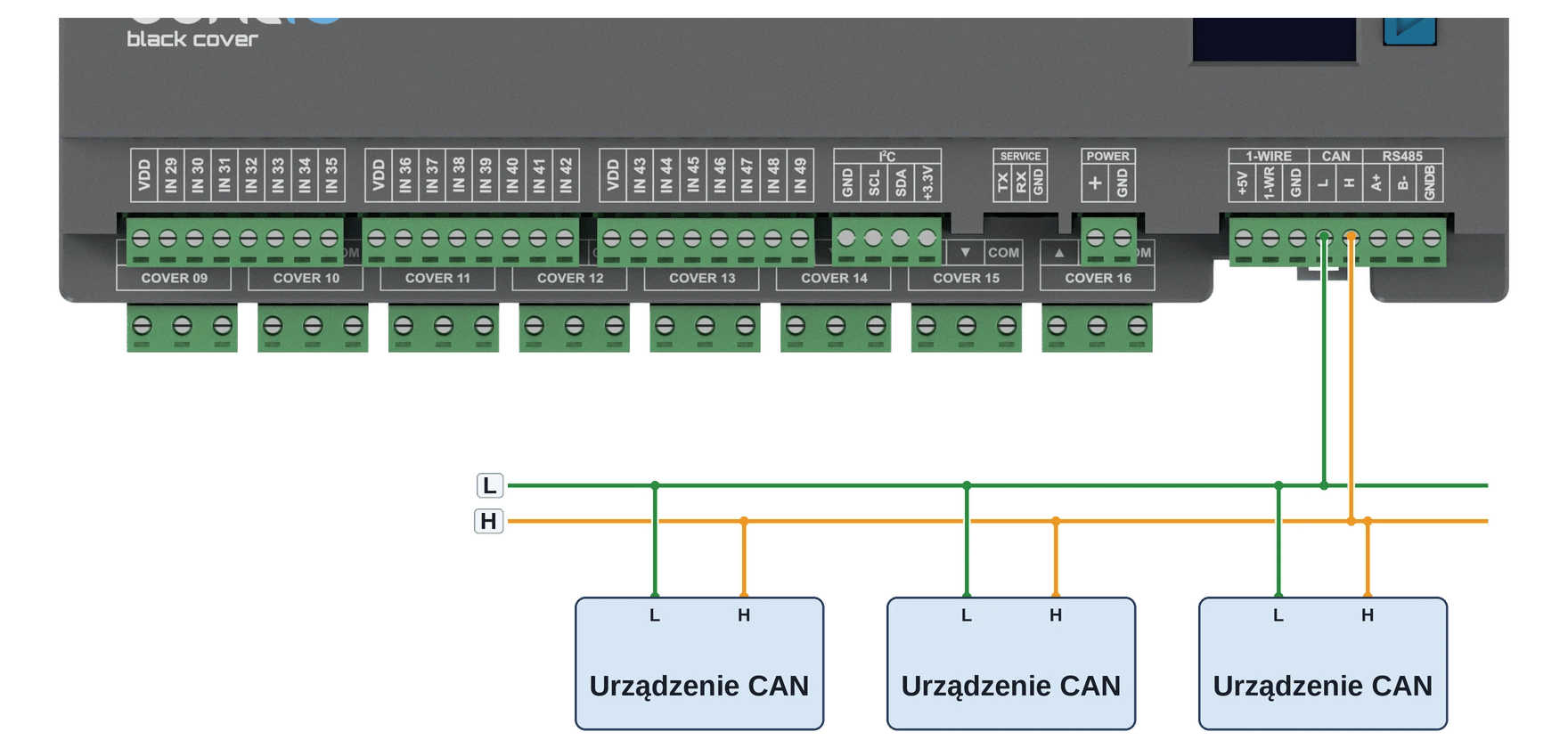

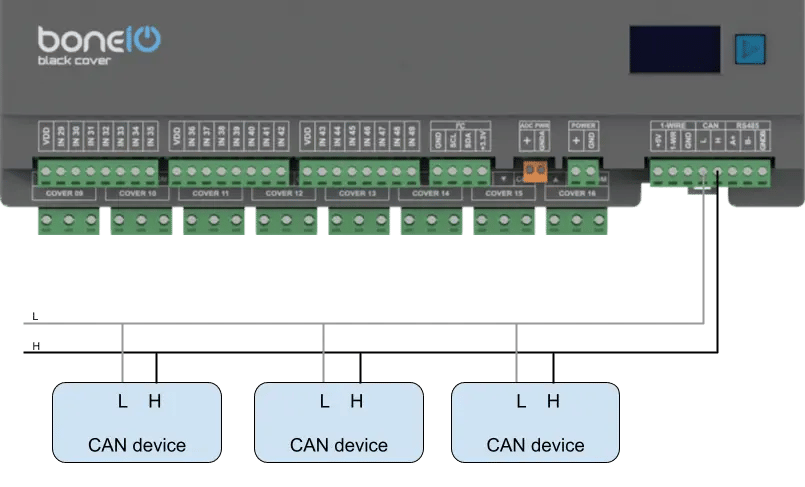

• Podłącz linię L magistrali do złącza L w boneIO.
• Podłącz linię H magistrali do złącza H w boneIO.

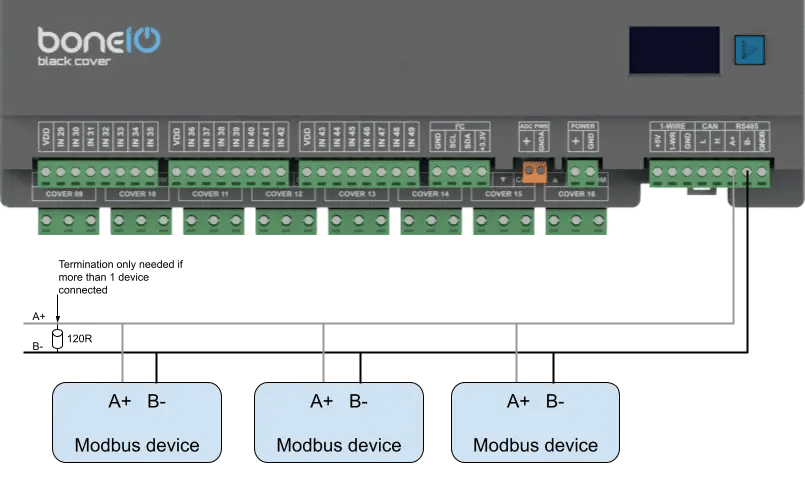

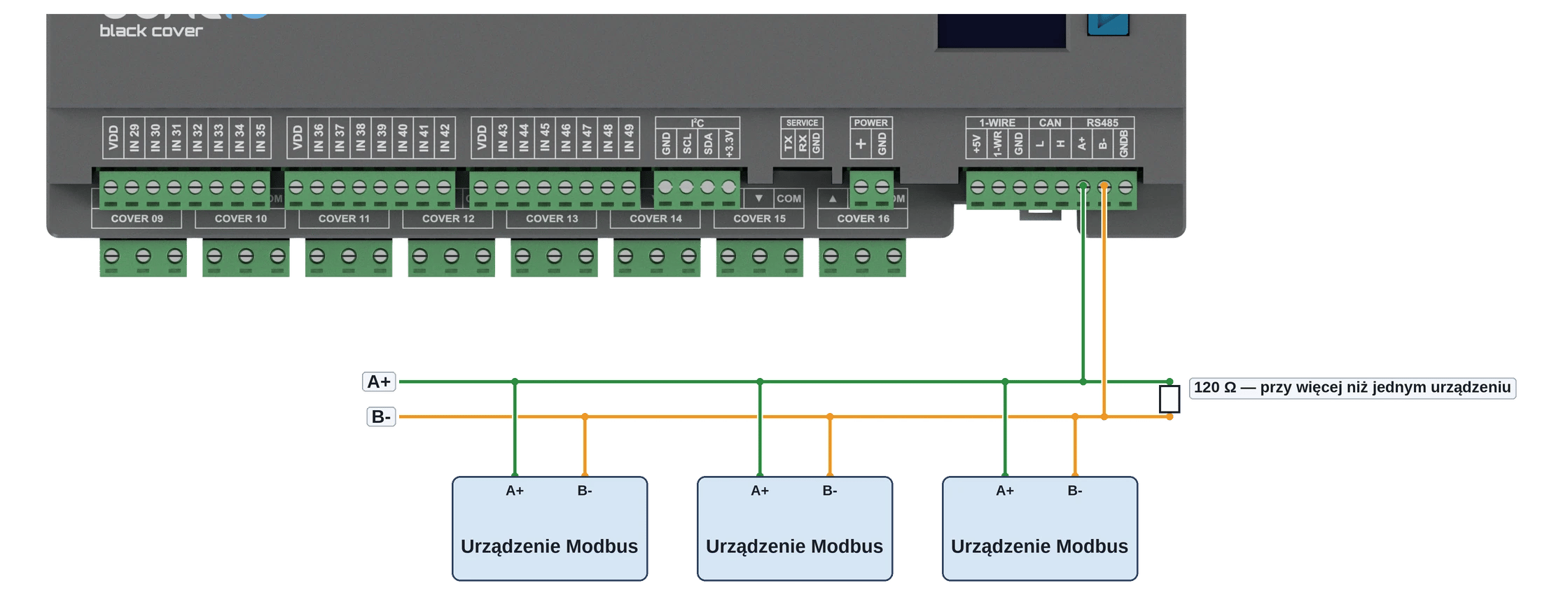

Modbus RS485

Służy do komunikacji z urządzeniami przemysłowymi i HVAC.

• Podłącz linię A magistrali do złącza A w boneIO.
• Podłącz linię B magistrali do złącza B w boneIO.
