boneIO Black 32x10A

Sterownik kupisz -> TUTAJ

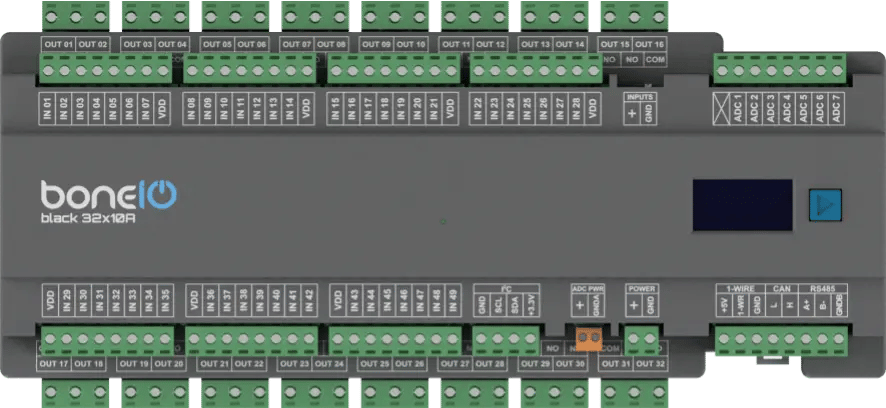

Główne zdjęcie produktu boneIO Black

Oparty na potężnym module BeagleBone Black i działający pod kontrolą naszego autorskiego oprogramowania, sterownik boneIO Black oferuje solidną i niezawodną wydajność dla Twojego inteligentnego domu. Dzięki 49 wejściom cyfrowym i 32 wyjściom przekaźnikowym, jedna jednostka ma wystarczającą moc, aby zarządzać całą automatyką w domu lub mieszkaniu. Obejmuje to systemy oświetleniowe i grzewcze, a także sterowanie bramami wjazdowymi i garażowymi poprzez podanie impulsu na napęd. Możliwe jest również sterowanie roletami (do których oferujemy dedykowane sterowniki). boneIO Black 32x10A został zaprojektowany głównie do zarządzania światłami i innymi nie wymagającymi prądowo obwodami w Twoim domu.

Kluczowe Cechy

  • 49 wejść cyfrowych do podłączenia przycisków, czujników ruchu, kontaktronów i innych.
  • 32 wyjścia przekaźnikowe (10A) Do sterowania oświetleniem, gniazdkami, zaworami.
  • 7 wejść analogowych do integracji z czujnikami analogowymi, takimi jak czujniki światła czy wiatru.
  • Niezawodne połączenie sieciowe przez port Ethernet.
  • Szerokie możliwości rozbudowy dzięki interfejsom Modbus, I2C, CAN i 1-Wire.
  • Wbudowany ekran OLED do szybkiego podglądu stanu urządzenia.
  • Standardowy montaż na szynie DIN (15 modułów).

Przykłady Zastosowań

Sterownik boneIO jest idealnym wyborem do:

  • Kompleksowej automatyzacji domów jednorodzinnych i dużych mieszkań.
  • Sterowania wieloma obwodami oświetlenia z jednego miejsca.
  • Integracji z systemem alarmowym poprzez zbieranie sygnałów z czujników.
  • Integracji z różnymi czujnikami w celu tworzenia zaawansowanych scenariuszy automatyzacji.
  • Automatyzacji systemów HVAC (ogrzewanie, wentylacja, klimatyzacja) dzięki obsłudze Modbus.

Specyfikacja Techniczna

CechaWartość
ModułBeagleBone Black
Zasilanie24V DC
Pobór mocy5W - 18W
Wejścia cyfrowe49
Napięcie wejściowe24V DC
Wyjścia przekaźnikowe32
Maks. napięcie wy.230V AC / 30V DC
Maks. prąd wy.10A
Wejścia analogowe7 (0–13,8 V od wersji 1.0, maks. 1,8 V przed wersją 1.0)
Interfejsy zewn.Modbus RS485, magistrala I2C, 1-Wire, CAN
KomunikacjaEthernet 10/100Mbit, Mini-USB
Wymiary (SxWxG)270mm x 106mm x 57mm (bez wtyczek) / 270mm x 123mm x 57mm (z wtyczkami)
Szerokość montażowa15 modułów DIN
Waga900g

Opis Złącz i Komponentów

Która to wersja?

Sterowniki od wersji 1.0 mają port SERVICE (TX/RX/GND) między złączami I²C i POWER, a przed złączami ADC nadruk X. Wersję pokazuje też panel: Ustawienia → Urządzenie → boneIO, pole Wersja Sprzętowa. Wybór zakładki zapamiętamy na stronach pozostałych sterowników.

Złącza sterownika boneIO Black 32x10A od wersji 1.0, z numerami z listy poniżej

  1. Złącze zasilania (+/GND): Główne zasilanie urządzenia (24V DC).
  2. Złącza śrubowe OUT (1-32): Wyjścia przekaźnikowe.
  3. Przełącznik sterowania wejściami: Wejścia mogą być sterowane przez + lub GND.
  4. Złącza śrubowe IN (1-49): Wejścia cyfrowe.
  5. Złącze magistrali I²C: Złącze magistrali I²C do podłączania urządzeń I²C.
  6. Złącze magistrali CAN: łączy sterowniki boneIO Black między sobą i z urządzeniami ESPHome z esphome-canopen, zobacz Magistrala CAN.
  7. Złącze Modbus RS485: Złącze Modbus RS485 do podłączania urządzeń Modbus.
  8. Złącze magistrali 1-Wire: Złącze magistrali 1-Wire do podłączania urządzeń 1-Wire.
  9. Port SERVICE (TX/RX/GND): konsola szeregowa UART do serwisu. Nic nie podłączaj tu na stałe, zobacz Port SERVICE.
  10. Złącze ADC (X, ADC 1–7): 7 wejść analogowych 0–13,8 V. Zacisk X to AGND, masa czujników analogowych, zobacz Wejścia analogowe.
  11. Ekran OLED: Wyświetla kluczowe informacje o stanie urządzenia, takie jak adres IP, stan połączenia czy obciążenie procesora.
  12. Przycisk sterujący: Znajduje się obok ekranu, służy do przełączania między różnymi widokami na wyświetlaczu OLED.
  13. Złącze USB-mini: Złącze USB-mini.
  14. Port Ethernet (RJ45): Do podłączenia do sieci LAN.

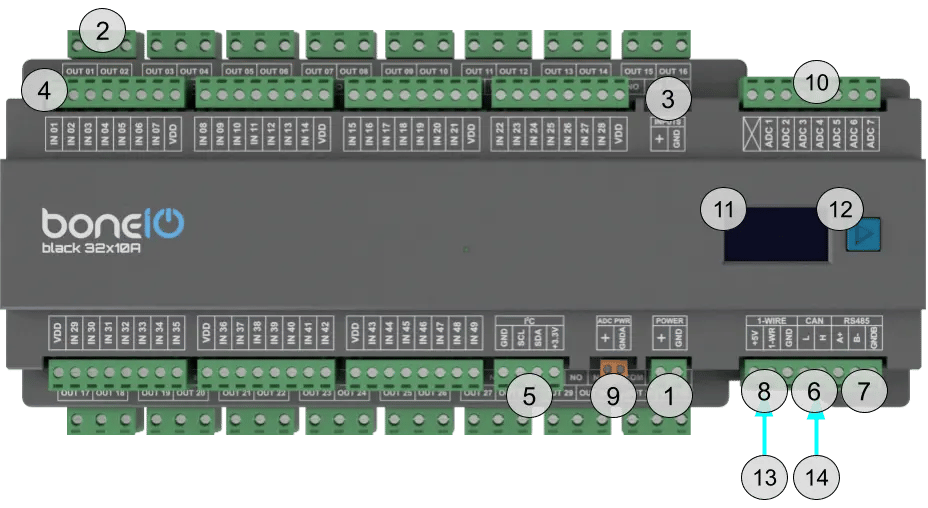

Zdjęcie z opisami dla boneIO Black 32x10A

  1. Złącze zasilania (+/GND): Główne zasilanie urządzenia (24V DC).
  2. Złącza śrubowe OUT (1-32): Wyjścia przekaźnikowe.
  3. Przełącznik sterowania wejściami: Wejścia mogą być sterowane przez + lub GND.
  4. Złącza śrubowe IN (1-49): Wejścia cyfrowe.
  5. Złącze magistrali I²C: Złącze magistrali I²C do podłączania urządzeń I²C.
  6. Złącze magistrali CAN: łączy sterowniki boneIO Black między sobą i z urządzeniami ESPHome z esphome-canopen, zobacz Magistrala CAN.
  7. Złącze Modbus RS485: Złącze Modbus RS485 do podłączania urządzeń Modbus.
  8. Złącze magistrali 1-Wire: Złącze magistrali 1-Wire do podłączania urządzeń 1-Wire.
  9. Złącze ADC PWR (+/GND): zasilanie czujników analogowych: VDD_ADC 1,8 V i GND_ADC.
  10. Złącze ADC (ADC 1–7): 7 wejść analogowych, maks. 1,8 V. Zacisk X nie jest podłączony.
  11. Ekran OLED: Wyświetla kluczowe informacje o stanie urządzenia, takie jak adres IP, stan połączenia czy obciążenie procesora.
  12. Przycisk sterujący: Znajduje się obok ekranu, służy do przełączania między różnymi widokami na wyświetlaczu OLED.
  13. Złącze USB-mini: Złącze USB-mini.
  14. Port Ethernet (RJ45): Do podłączenia do sieci LAN.

Szybki Start

  1. Montaż urządzenia - osoba wykwalifikowana musi zamontować urządzenie na szynie DIN.
  2. Podłączenie wejścia i wyjścia / Weryfikacja Offline: Podłącz przycisk do wejścia IN01 i żarówkę do wyjścia OUT01. Naciśnij przycisk – żarówka powinna zmienić swój stan.
  3. Połączenie z Siecią: Podłącz kabel LAN do portu RJ45.
  4. Dostęp do Panelu Web: Znajdź adres IP urządzenia (wyświetlony na ekranie OLED lub w routerze) i wpisz go w przeglądarce, aby uzyskać dostęp do interfejsu web.

Certyfikaty

Co Dalej?

Szczegółowe instrukcje znajdziesz na dedykowanych stronach. Zapraszamy do lektury!
