Montaż Sprzętowy

Kluczowe Zasady Bezpieczeństwa

WAŻNE: WYMAGANA PROFESJONALNA INSTALACJA

Podkreślamy z całą mocą: bezpieczeństwo jest absolutnym priorytetem. Wszelkie czynności związane z podłączeniem urządzenia do instalacji elektrycznej muszą być wykonywane wyłącznie przez wykwalifikowanego elektryka, który posiada odpowiednie uprawnienia. Samodzielna ingerencja w instalację wysokiego napięcia grozi porażeniem prądem, uszkodzeniem sprzętu lub pożarem. Producent nie ponosi odpowiedzialności za szkody wynikające z nieprawidłowo wykonanej instalacji.

Dotyczy to w szczególności:

• Podłączania zasilania do kontrolera.
• Podłączania obwodów wysokiego napięcia (110V/230V) do wyjść kontrolera.
• Wszelkich prac instalacyjnych wewnątrz szafy elektrycznej (rozdzielnicy).

Próba modyfikacji instalacji elektrycznej bez odpowiednich kwalifikacji jest nielegalna, skrajnie niebezpieczna i stwarza realne zagrożenie, które może prowadzić do:

• Porażenia prądem, ciężkich obrażeń ciała lub śmierci.
• Trwałego uszkodzenia kontrolera boneIO i wszystkich podłączonych do niego urządzeń.
• Znaczącego zagrożenia pożarowego skutkującego zniszczeniem mienia.
• Utraty gwarancji na produkt i potencjalnych problemów z roszczeniami ubezpieczeniowymi.

Producent boneIO nie ponosi żadnej odpowiedzialności za szkody materialne, obrażenia ciała lub utratę życia wynikające z instalacji wykonanej niezgodnie z niniejszymi wytycznymi i obowiązującymi normami bezpieczeństwa.

Prosimy o potraktowanie tego ostrzeżenia z najwyższą powagą.

---

Montaż na Szynie DIN

Sterownik boneIO ESP jest przystosowany do montażu na standardowej szynie DIN (TS35).

1. Zaczep górne klipsy obudowy o górną krawędź szyny DIN.
2. Dociśnij mocno dolną część obudowy, aż zatrzaski zablokują się na szynie z wyraźnym kliknięciem.
3. Upewnij się, że moduł jest zamocowany stabilnie.

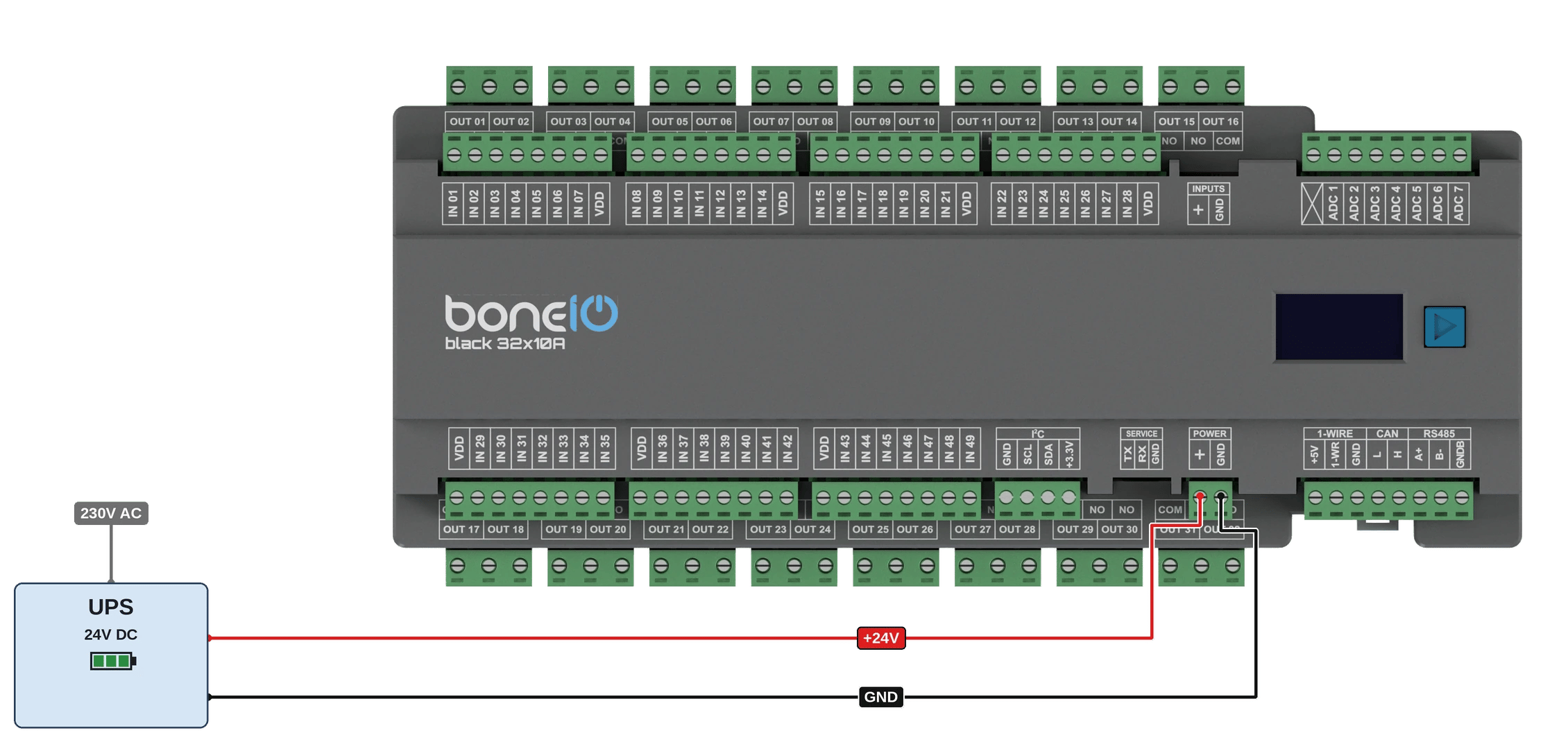

Podłączenie Zasilania

Urządzenie wymaga stabilizowanego zasilania 24V DC.

1. Upewnij się, że zasilacz jest odłączony od sieci 230V.
2. Podłącz wyjście +24V zasilacza do złącza śrubowego + w boneIO.
3. Podłącz wyjście GND (masa) zasilacza do złącza śrubowego GND w boneIO.
4. Sprawdź poprawność i polaryzację połączeń przed włączeniem zasilacza.

Podłącz sieć

Urządzenie komunikuje się z siecią za pomocą wbudowanego portu Ethernet, co gwarantuje stabilne i niezawodne połączenie. Aby zapewnić łączność, podłącz moduł do swojego switcha sieciowego przy użyciu standardowego przewodu Ethernet (RJ45).

1. Podłącz przewód ethernet do złącza LAN na sterowniku.
2. Podłącz drugi koniec przewodu ethernet do switcha.

Podłączenie Wejść Cyfrowych

Wejścia cyfrowe służą do podłączania przycisków i czujników. Domyślnie są one sterowane masą (GND).

1. Jeden z przewodów od przycisku monostabilnego podłącz do wspólnej szyny GND (masy).
2. Drugi przewód podłącz do wybranego złącza wejściowego (np. IN01).
3. Naciśnięcie przycisku spowoduje zwarcie wejścia do masy, co zostanie zinterpretowane jako sygnał "włączony".

Schemat Logiczny połączenia przycisku monostabilnego

Przykład:

Przykład 2:

Przykład 3:

Podłączenie Wyjść Przekaźnikowych (10A)

Kluczową cechą modelu 32x10A jest jego duża gęstość wyjść, integrująca 32 przekaźniki po 10A każdy w wyjątkowo kompaktowej obudowie. Zapewnia to ogromne możliwości sterowania dużą liczbą niezależnych obwodów z jednego urządzenia, co pozwala zaoszczędzić zarówno miejsce, jak i złożoność instalacji.

Zabezpieczenia i Prawidłowa Kolejność

Kluczowe jest, aby wszelkie zabezpieczenia nadprądowe (wyłączniki automatyczne, tzw. "esy") oraz różnicowoprądowe (RCD, tzw. "różnicówki") znajdowały się w instalacji przed sterownikiem boneIO.

Moc znamionowa (w Amperach) zabezpieczenia nadprądowego musi być dobrana odpowiednio do planowanego obciążenia danego obwodu (np. mocy oświetlenia), ale jednocześnie nie może przekraczać maksymalnego dozwolonego prądu dla przekaźnika, czyli 10A.

Prawidłowa kolejność przepływu prądu dla przewodu fazowego (L) wygląda następująco: Zabezpieczenie RCD -> Zabezpieczenie nadprądowe (MCB) -> Złącze COM w boneIO -> Złącze OUT w boneIO -> Odbiornik

Przykład 1: Sterowanie standardowym obwodem

1. Przewód fazowy (L), wychodzący zza dedykowanego zabezpieczenia nadprądowego (MCB ≤ 10A), podłącz do złącza COM wybranego wyjścia (np. COM 1 lub COM2).
2. Przewód prowadzący do odbiornika (np. gniazdka) podłącz do złącza NO (Normally Open) tego samego wyjścia (np. OUT 1).
3. Przewód neutralny (N) poprowadź bezpośrednio do odbiornika.

Schemat Logiczny

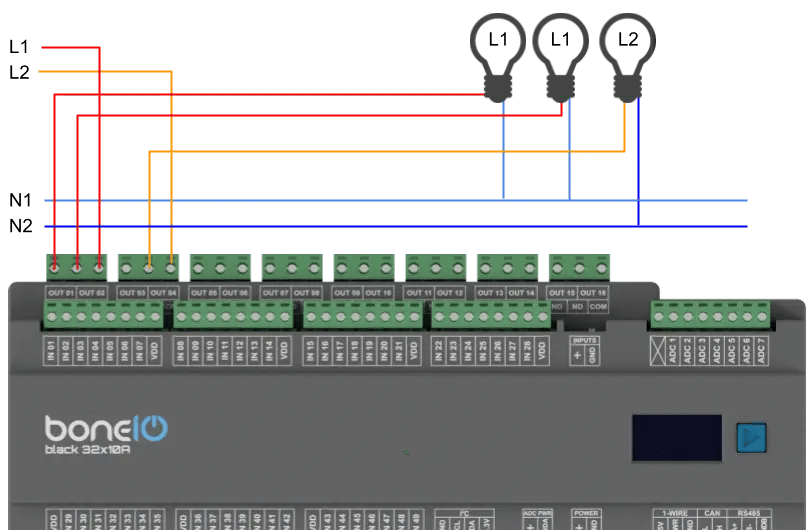

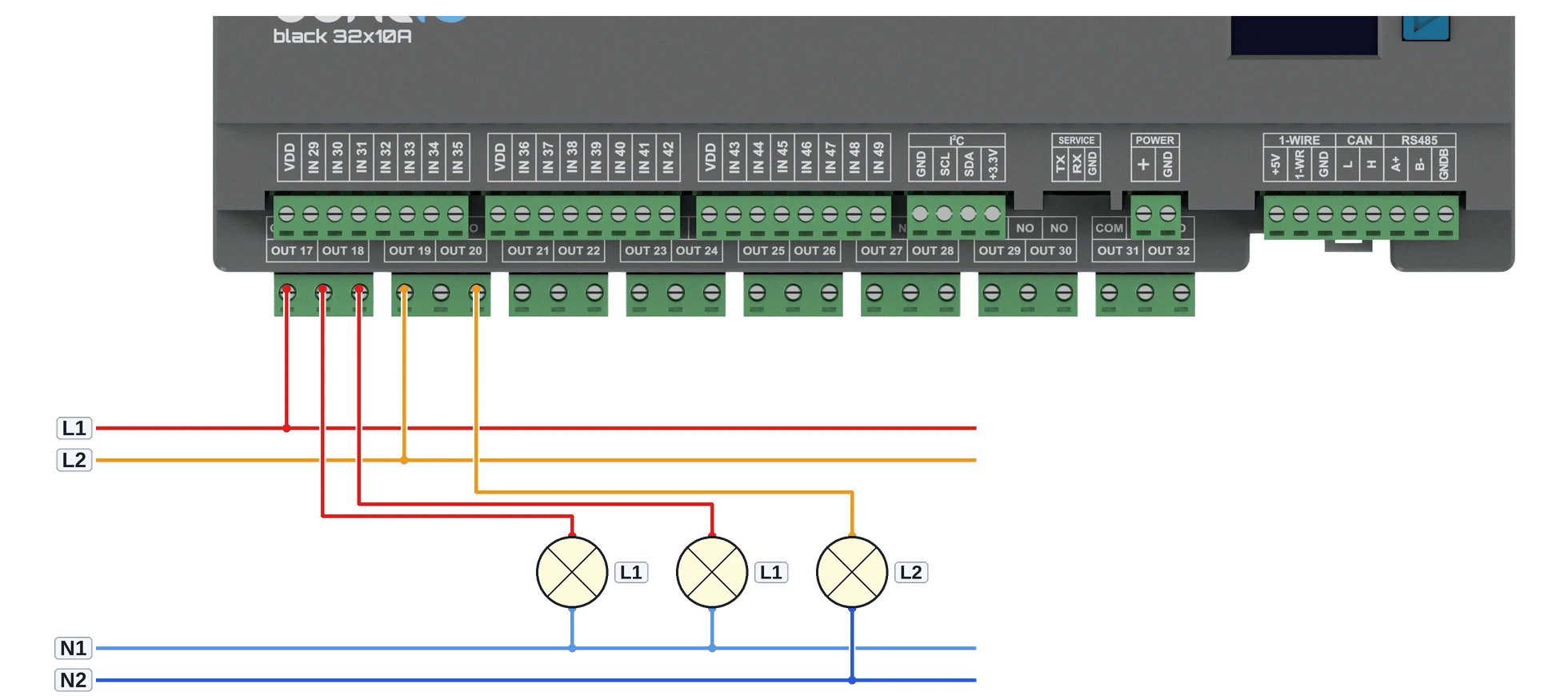

Bezpieczne Podłączenie złączy COM i OUT

W sterowniku boneIO w wersji 32x10A każde dwa wyjścia (np. OUT1 i OUT2) posiadają jedno wspólne złącze zasilające COM. Oznacza to, że przewód fazowy (L) z jednego zabezpieczenia nadprądowego zasila parę przekaźników.

1. PAMIĘTAJ, zawsze upewnij się, że odpowiednie wyłączniki nadprądowe w szafie elektrycznej są wyłączone.
2. Podłącz przewód fazowy (L), wychodzący zza zabezpieczenia nadprądowego, do odpowiedniego złącza COM - dokręć go z odpowiednią siłą
3. Podłącz przewód prowadzący do Twojego odbiornika do odpowiadającego mu złącza wyjściowego (OUT). - dokręć go z odpowiednią siłą.
4. Poprowadź przewód neutralny (N) bezpośrednio z szyny neutralnej do odbiornika.

Podłączanie Magistral Komunikacyjnych

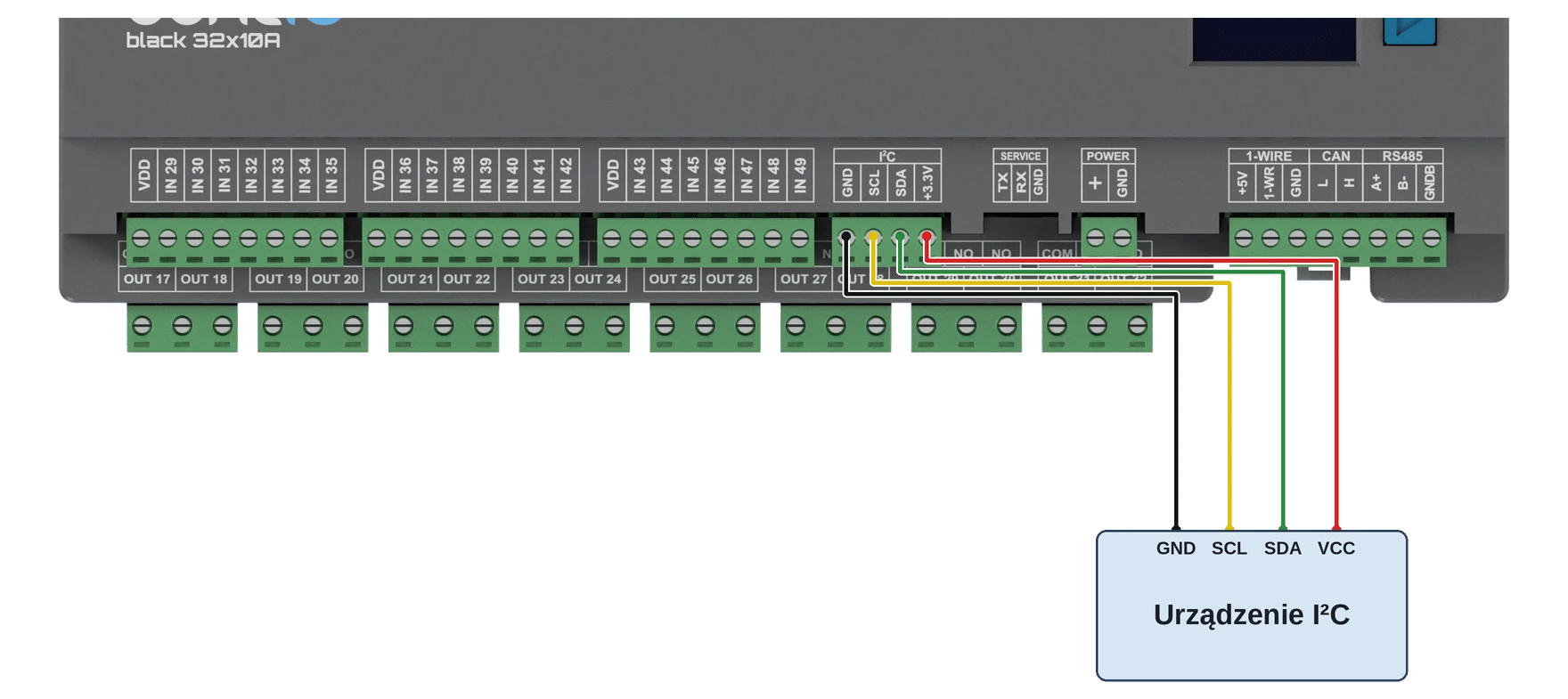

Magistrala I2C

Do podłączania dodatkowych czujników i ekspanderów na krótkich odległościach.

• Podłącz linię SDA do złącza SDA.
• Podłącz linię SCL do złącza SCL.
• Podłącz również zasilanie VCC i GND dla czujnika.

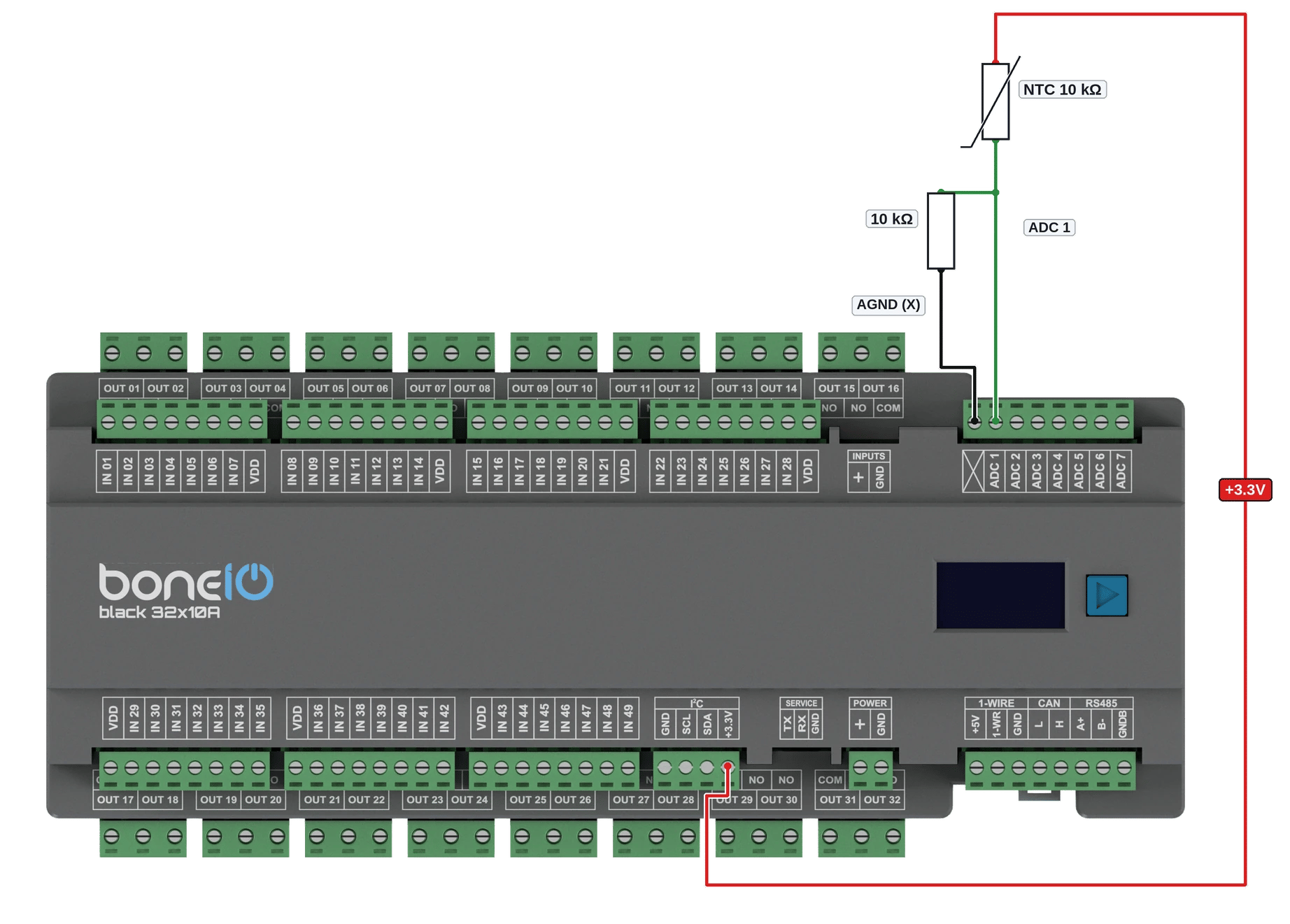

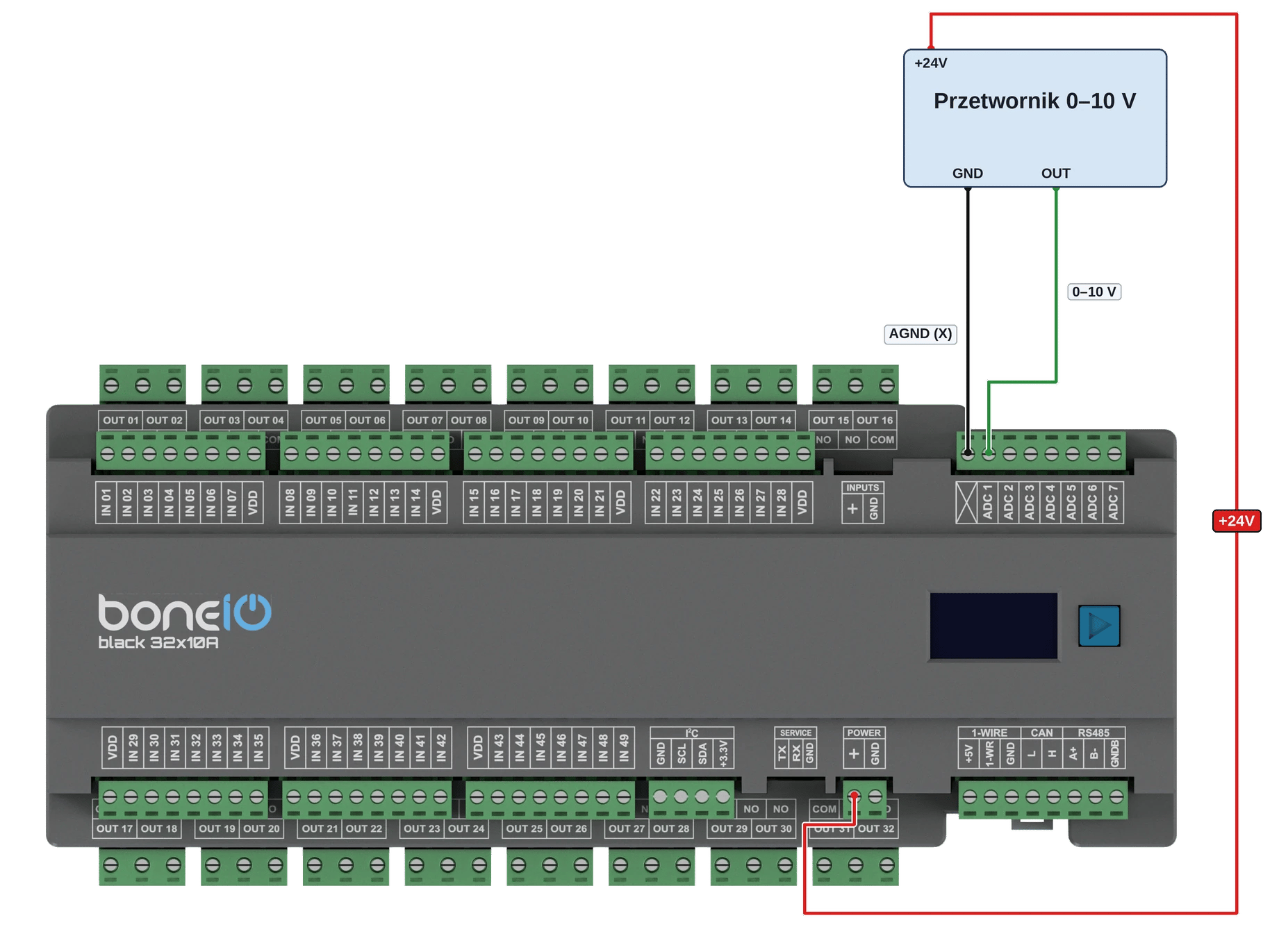

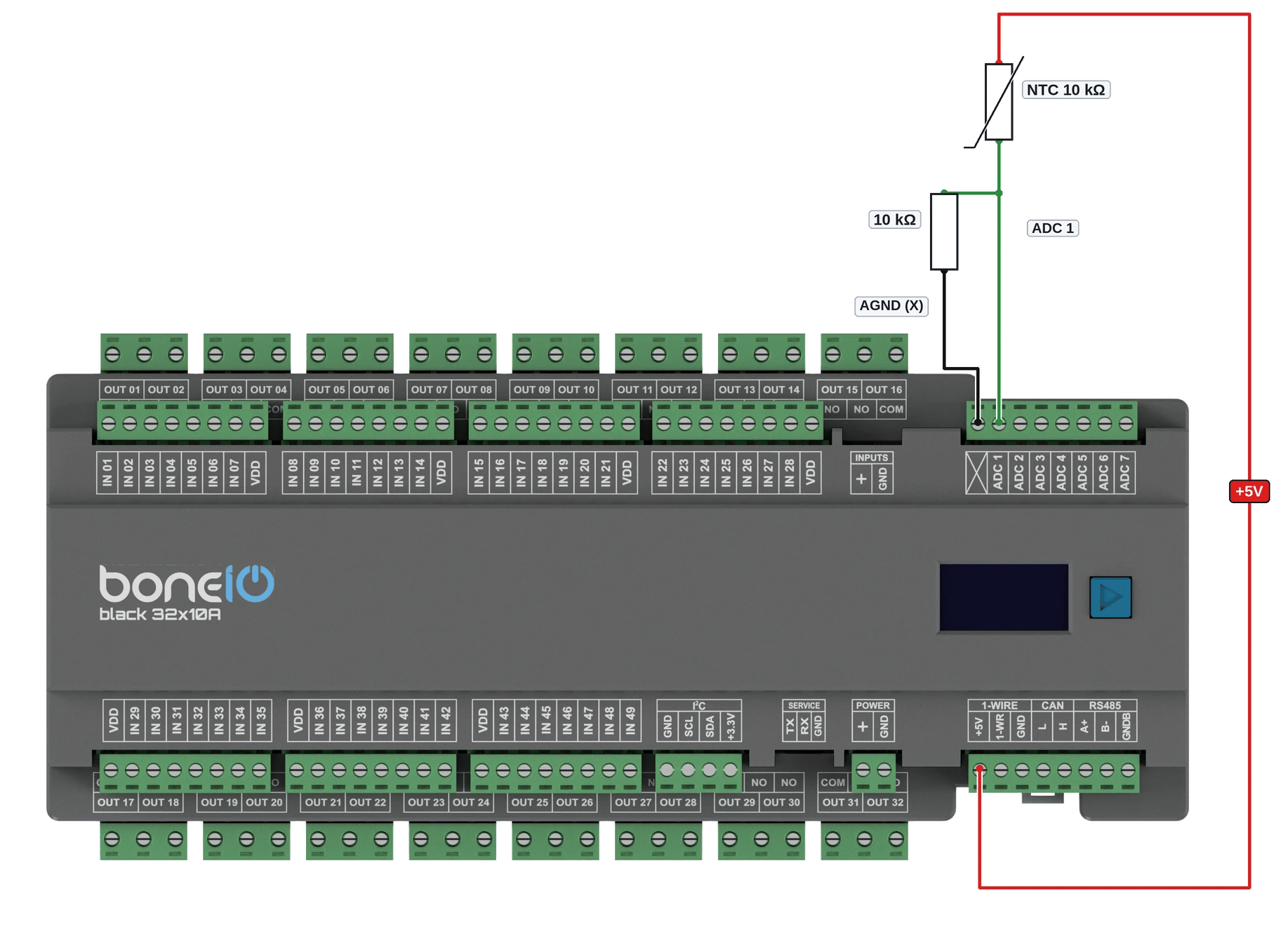

Wejścia Analogowe ADC

Wejścia analogowe pozwalają na odczyt wartości z czujników, które nie działają zero-jedynkowo.

Kontroler boneIO Black jest wyposażony w 7 wejść analogowych. Maksymalne napięcie jakie można podać na wejście analogowe wynosi 1,8V. Aby umożliwić pomiar z czujników o wyższym napięciu - należy zastosować zewnętrzny dzielnik napięcia.

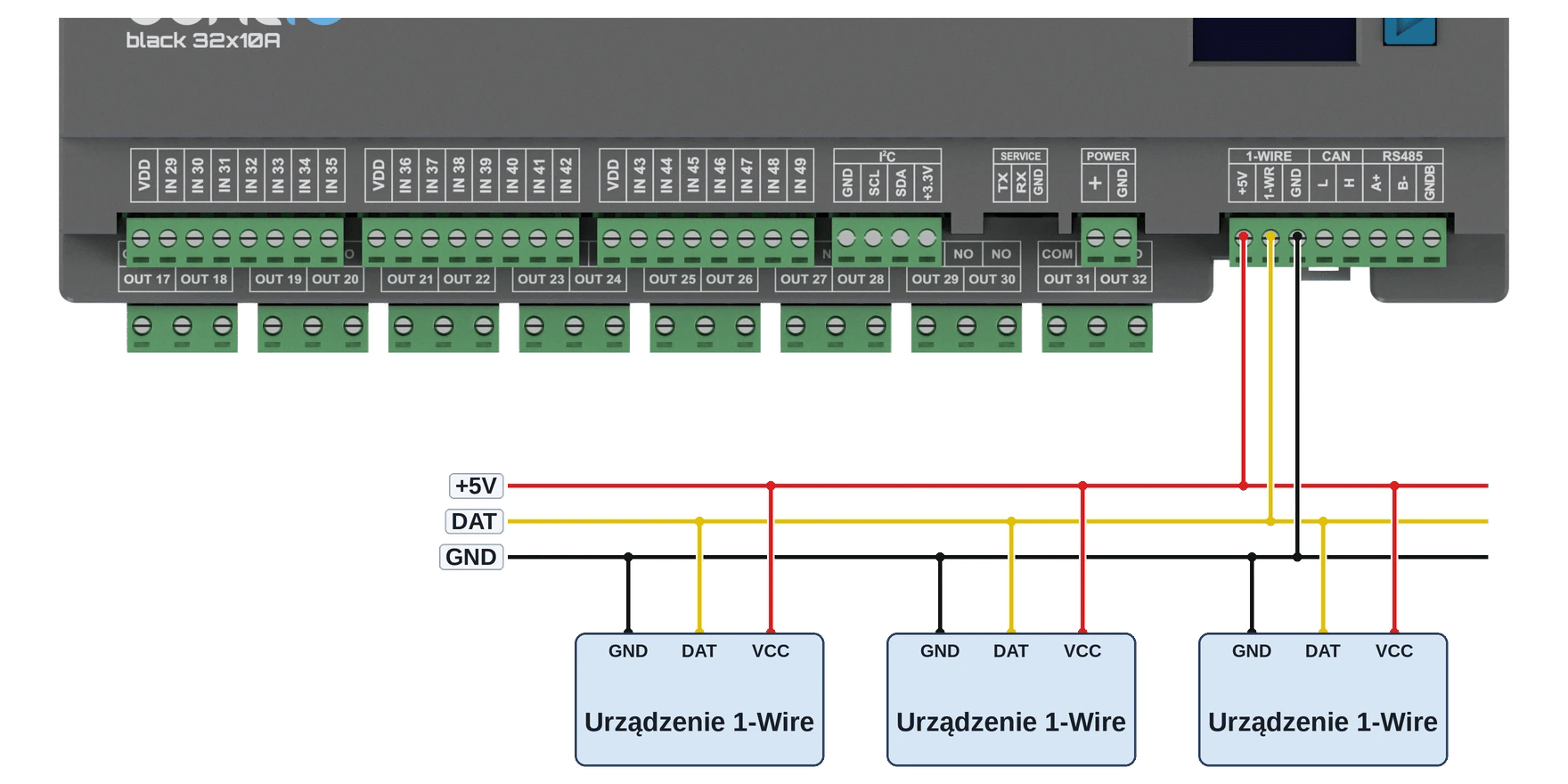

Magistrala 1-Wire

Popularna do podłączania czujników temperatury (np. DS18B20).

• Podłącz linię DATA do złącza 1-Wire.
• Podłącz również zasilanie VCC i GND.

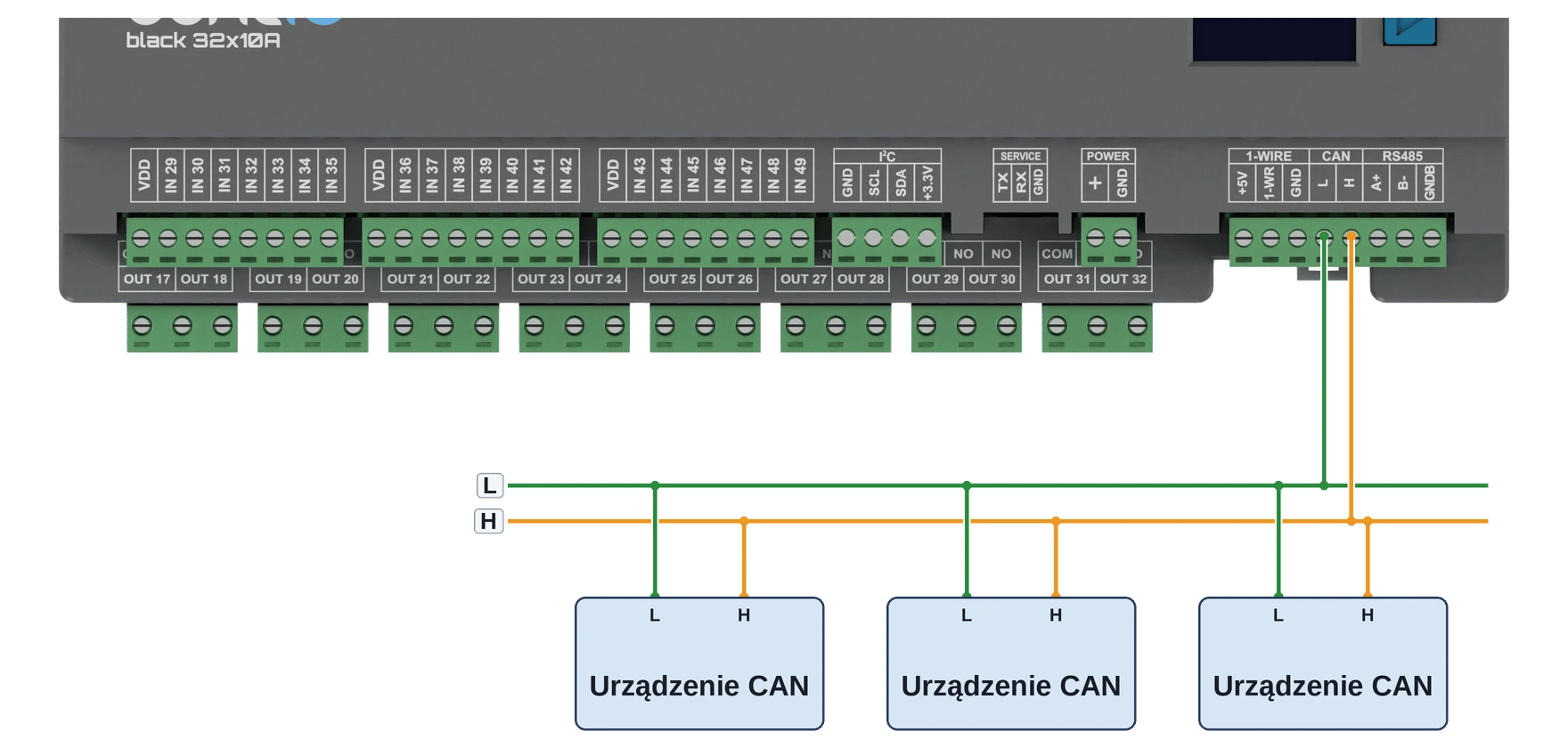

CAN

Służy do komunikacji z urządzeniami przemysłowymi i czujnikami.

• Podłącz linię L magistrali do złącza L w boneIO.
• Podłącz linię H magistrali do złącza H w boneIO.

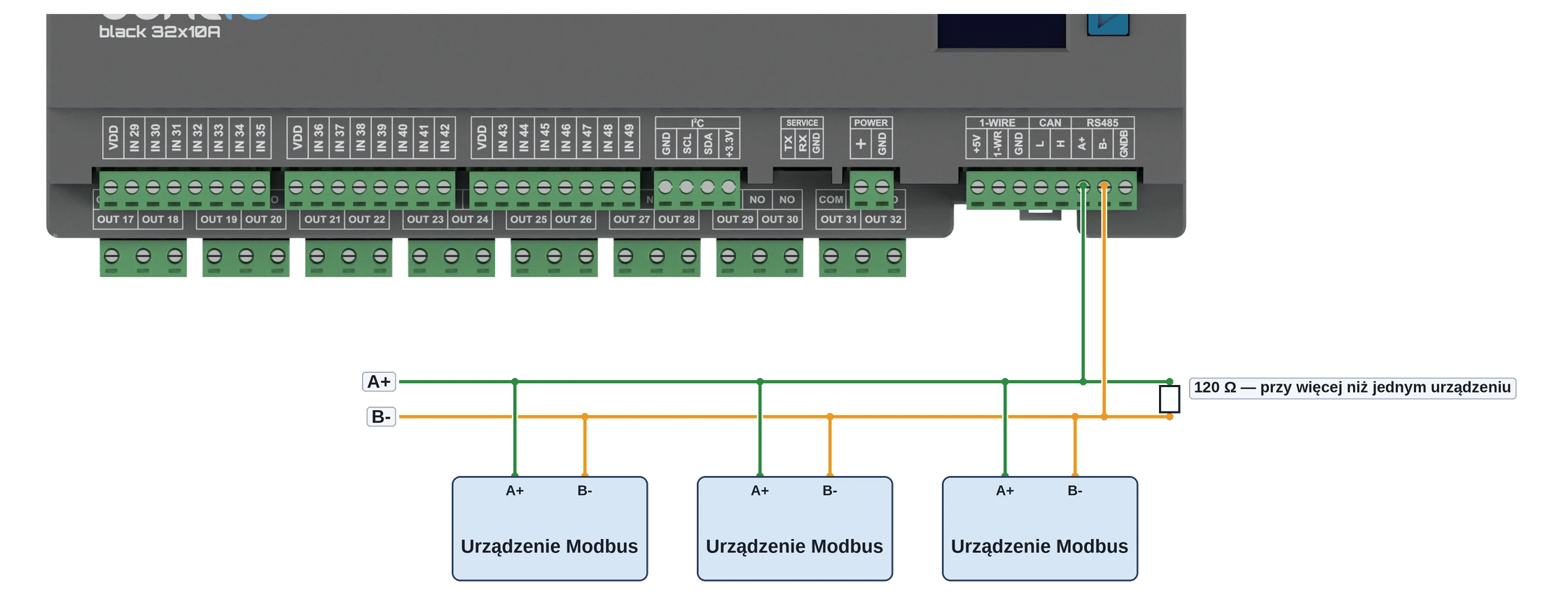

Modbus RS485

Służy do komunikacji z urządzeniami przemysłowymi i HVAC.

• Podłącz linię A magistrali do złącza A w boneIO.
• Podłącz linię B magistrali do złącza B w boneIO.
