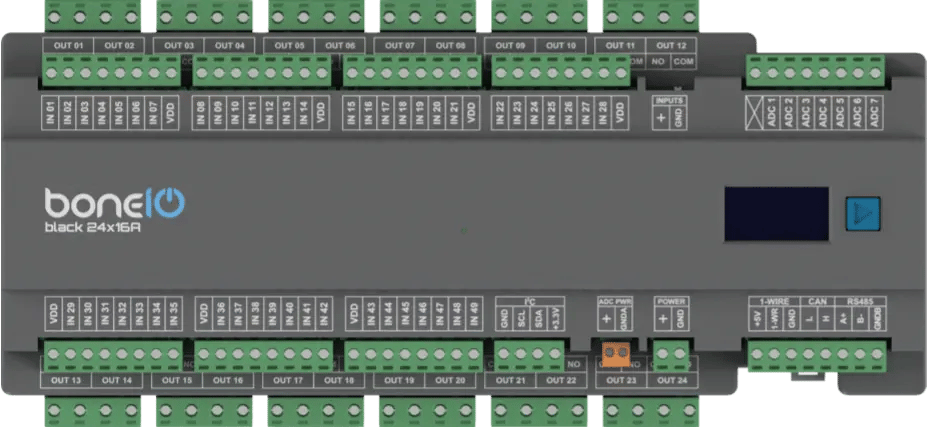

boneIO Black 24x16A

Sterownik kupisz -> TUTAJ

Oparty na potężnym module BeagleBone Black i działający pod kontrolą naszego autorskiego oprogramowania, sterownik boneIO Black oferuje solidną i niezawodną wydajność dla Twojego inteligentnego domu. Dzięki 49 wejściom cyfrowym i 24 wyjściom przekaźnikowym, jedna jednostka ma wystarczającą moc, aby zarządzać całą automatyką w domu lub mieszkaniu. Obejmuje to systemy oświetleniowe i grzewcze, a także sterowanie bramami wjazdowymi i garażowymi poprzez podanie impulsu na napęd. BoneIO Black 24x16A to specjalistyczna jednostka sterująca, zaprojektowana do zarządzania obwodami elektrycznymi o wysokim obciążeniu. Wyposażona w 24 potężne przekaźniki 16A, z których każdy posiada własne, galwanicznie odseparowane złącze COM, zapewnia maksymalną elastyczność i bezpieczeństwo przy sterowaniu gniazdkami, ogrzewaniem elektrycznym, pompami czy innymi urządzeniami o dużej mocy.

Kluczowe Cechy

• 49 wejść cyfrowych do podłączenia przycisków, czujników ruchu, kontaktronów i innych.
• 24 niezależne wyjścia przekaźnikowe 16A z pełną separacją galwaniczną (każdy przekaźnik ma własne złącze COM) do sterowania gniazdkami oraz urządzeniami o dużej mocy.
• 7 wejść analogowych do integracji z czujnikami analogowymi, takimi jak czujniki światła czy wiatru.
• Niezawodne połączenie sieciowe przez port Ethernet.
• Szerokie możliwości rozbudowy dzięki interfejsom Modbus, I2C, CAN i 1-Wire.
• Wbudowany ekran OLED do szybkiego podglądu stanu urządzenia.
• Standardowy montaż na szynie DIN (15 modułów).

Przykłady Zastosowań

Dzięki wysokiej obciążalności i separacji przekaźników, model 24x16A jest idealny do:

• Pełna kontrola nad wszystkimi gniazdkami elektrycznymi w domu lub mieszkaniu.
• Zarządzanie obwodami dużej mocy, takimi jak ogrzewanie elektryczne czy podgrzewacze wody.
• Sterowania urządzeniami o dużym poborze mocy, takimi jak pompy, wentylatory, silniki czy elektrozawory.
• Integracji z systemami zasilania trójfazowego.

Specyfikacja Techniczna

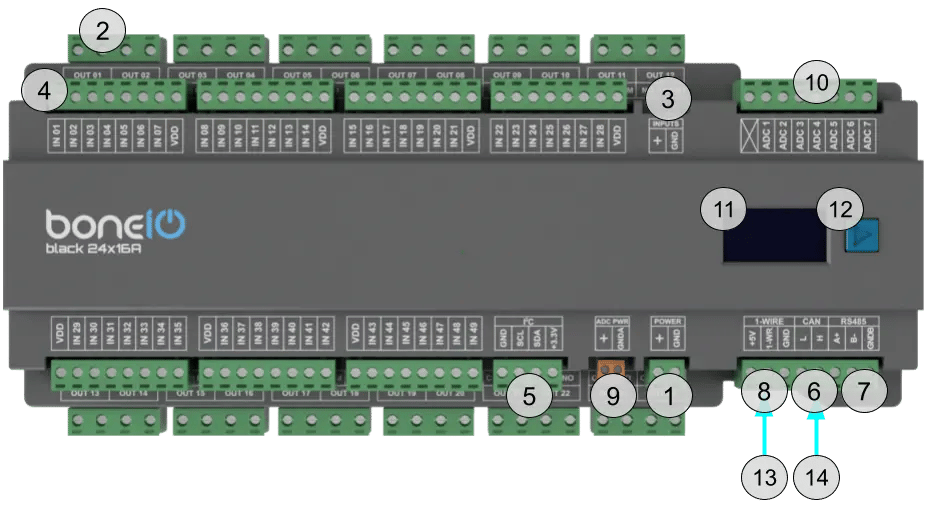

Opis Złącz i Komponentów

1. Złącze zasilania (+/GND): Główne zasilanie urządzenia (24V DC).
2. Złącza śrubowe OUT (1-24): Wyjścia przekaźnikowe.
3. Przełącznik sterowania wejściami: Wejścia mogą być sterowane przez + lub GND.
4. Złącza śrubowe IN (1-49): Wejścia cyfrowe.
5. Złącze magistrali I²C: Złącze magistrali I²C do podłączania urządzeń I²C.
6. Złącze magistrali CAN: Złącze magistrali CAN do podłączania urządzeń CAN. Do wykorzystania w przyszłości.
7. Złącze Modbus RS485: Złącze Modbus RS485 do podłączania urządzeń Modbus.
8. Złącze magistrali 1-Wire: Złącze magistrali 1-Wire do podłączania urządzeń 1-Wire.
9. Złącze ADC Power Złącze służące do zasilania ADC
10. Złącze ADC: Złącze ADC do podłączania czujników analogowych w celu uzyskania odczytu napięcia analogowego.
11. Ekran OLED: Wyświetla kluczowe informacje o stanie urządzenia, takie jak adres IP, stan połączenia czy obciążenie procesora.
12. Przycisk sterujący: Znajduje się obok ekranu, służy do przełączania między różnymi widokami na wyświetlaczu OLED.
13. Złącze USB-mini: Złącze USB-mini.
14. Port Ethernet (RJ45): Do podłączenia do sieci LAN.

Szybki Start

1. Montaż urządzenia - osoba wykwalifikowana musi zamontować urządzenie na szynie DIN.
2. Podłączenie wejścia i wyjścia / Weryfikacja Offline: Podłącz przycisk do wejścia IN01 i żarówkę do wyjścia OUT01. Naciśnij przycisk – żarówka powinna zmienić swój stan.
3. Połączenie z Siecią: Podłącz kabel LAN do portu RJ45.
4. Dostęp do Panelu Web: Znajdź adres IP urządzenia (wyświetlony na ekranie OLED lub w routerze) i wpisz go w przeglądarce, aby uzyskać dostęp do interfejsu web.

Certyfikaty

• Deklaracja Zgodności UE (CE)

Co Dalej?

Szczegółowe instrukcje znajdziesz na dedykowanych stronach. Zapraszamy do lektury!
