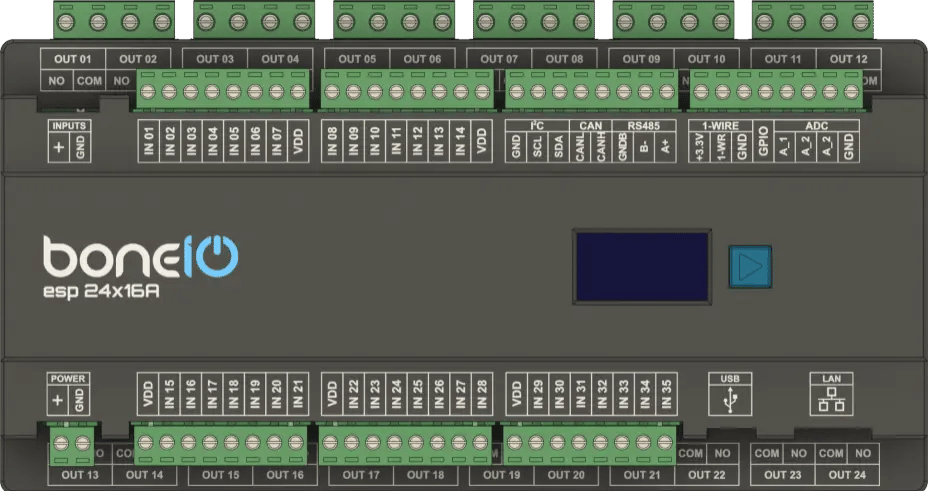

boneIO ESP 24x16A

Sterownik kupisz -> TUTAJ

Wykorzystując wszechstronny mikrokontroler ESP32 oraz prostotę oprogramowania ESPHome, sterownik boneIO ESP stanowi niezwykle elastyczny i łatwy w konfiguracji rdzeń dla automatyzacji Twojego inteligentnego domu. Dzięki 35 wejściom cyfrowym i 24 wyjściom przekaźnikowym, jeden sterownik boneIO ESP ma wystarczającą moc, by zarządzać automatyzacją w całym domu lub mieszkaniu. Obejmuje to systemy oświetlenia, ogrzewania, a także sterowanie bramą wjazdową i garażową poprzez podawanie impulsu na napęd.
boneIO ESP 24x16A to specjalistyczna jednostka sterująca, zaprojektowana do zarządzania obwodami elektrycznymi o wysokim obciążeniu. Wyposażona w 24 potężne przekaźniki 16A, z których każdy posiada własne, galwanicznie odseparowane złącze COM, zapewnia maksymalną elastyczność i bezpieczeństwo przy sterowaniu gniazdkami, ogrzewaniem elektrycznym, pompami czy innymi urządzeniami o dużej mocy.

Kluczowe Cechy

• 35 wejść cyfrowych do podłączenia przycisków, czujników ruchu, kontaktronów i innych.
• 24 niezależne wyjścia przekaźnikowe 16A z pełną separacją galwaniczną (każdy przekaźnik ma własne złącze COM) do sterowania gniazdkami oraz urządzeniami o dużej mocy..
• 3 wejścia analogowe do integracji z czujnikami analogowymi.
• Niezawodne połączenie sieciowe przez port Ethernet oraz USB-C - do programowania.
• Szerokie możliwości rozbudowy dzięki interfejsom Modbus, I2C, CAN i 1-Wire.
• Wbudowany ekran OLED do szybkiego podglądu stanu urządzenia.
• Standardowy montaż na szynie DIN (12 modułów).

Zastosowania

Dzięki wysokiej obciążalności i separacji przekaźników, model 24x16A jest idealny do:

• Bezpośredniego sterowania obwodami gniazdek elektrycznych w całym domu.
• Zarządzania elektrycznym ogrzewaniem podłogowym lub grzejnikami konwektorowymi.
• Sterowania urządzeniami o dużym poborze mocy, takimi jak pompy, wentylatory, silniki czy elektrozawory.
• Integracji z systemami zasilania trójfazowego.

Specyfikacja Techniczna

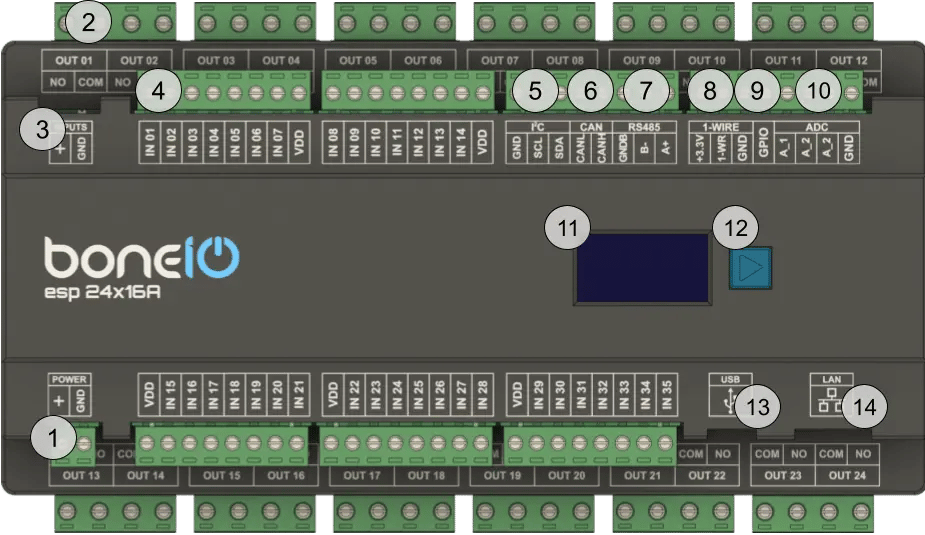

Opis Złącz i Komponentów

1. Złącze zasilania (+/GND): Główne zasilanie urządzenia (24V DC).
2. Złącza śrubowe OUT (1-24): Wyjścia przekaźnikowe. Każde wyjście posiada osobne złącze COM i NO.
3. Przełącznik sterowania wejściami: Wejścia mogą być sterowane przez + lub GND.
4. Złącza śrubowe IN (1-35): Wejścia cyfrowe.
5. Złącze magistrali I²C: Złącze magistrali I²C do podłączania urządzeń I²C.
6. Złącze magistrali CAN: Złącze magistrali CAN do podłączania urządzeń CAN. Do wykorzystania w przyszłości.
7. Złącze Modbus RS485: Złącze Modbus RS485 do podłączania urządzeń Modbus.
8. Złącze magistrali 1-Wire: Złącze magistrali 1-Wire do podłączania urządzeń 1-Wire.
9. Złącze GPIO: Złącze GPIO do podłączania urządzeń, które mogą przesyłać dane do GPIO ESP32. Jest ściągnięte do GND.
10. Złącze ADC: Złącze ADC do podłączania czujników analogowych w celu uzyskania odczytu napięcia analogowego.
11. Ekran OLED: Wyświetla kluczowe informacje o stanie urządzenia, takie jak adres IP, stan połączenia czy obciążenie procesora.
12. Przycisk sterujący: Znajduje się obok ekranu, służy do przełączania między różnymi widokami na wyświetlaczu OLED.
13. Złącze USB-C: Złącze USB-C do podłączenia do komputera w celu wgrania oprogramowania.
14. Port Ethernet (RJ45): Do podłączenia do sieci LAN.

Szybkie uruchomienie

1. Montaż urządzenia - osoba wykwalifikowana musi zamontować urządzenie na szynie DIN.
2. Podłączenie wejścia i wyjścia / Weryfikacja Offline: Podłącz przycisk do wejścia IN01 i żarówkę do wyjścia OUT01. Naciśnij przycisk – żarówka powinna zmienić swój stan.
3. Połączenie z Siecią: Podłącz kabel LAN do portu RJ45.
4. Dostęp do Panelu Web: Znajdź adres IP urządzenia (wyświetlony na ekranie OLED lub w routerze) i wpisz go w przeglądarce, aby uzyskać dostęp do interfejsu web.

Certyfikaty

• Deklaracja Zgodności UE (CE)

Co Dalej?

Szczegółowe instrukcje znajdziesz na kolejnych podstronach.
