Podłączanie Wejść Cyfrowych

Przewodnik jak podłączać różne typy urządzeń do wejść cyfrowych boneIO ESP.

Przycisk Monostabilny (Dzwonkowy)

Wejścia cyfrowe służą do podłączania przycisków i czujników. Domyślnie są one sterowane masą.

  1. Jeden z przewodów od przycisku monostabilnego podłącz do wspólnego złącza VDD (masy LUB +).
  2. Drugi przewód podłącz do wybranego złącza wejściowego (np. IN01).
  3. Naciśnięcie przycisku spowoduje zamknięcie obwodu, co zostanie zinterpretowane jako sygnał "włączony".

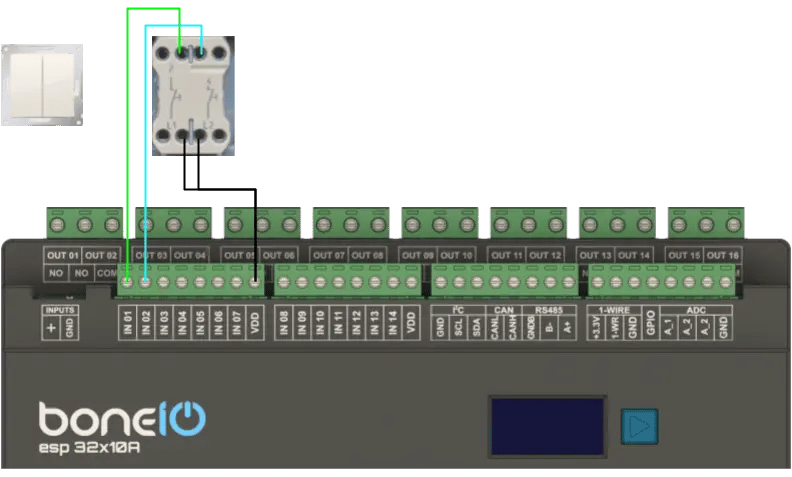

Schemat podłączenia przycisku monostabilnego

Kod esphome

binary_sensor:
  - platform: gpio
    name: 'IN_01'
    id: in_01
    pin:
      pcf8574: pcf_inputs_1to14
      number: 0
      mode:
        input: true
      inverted: true
    on_press:
      then:
        - light.toggle: light_01
  • Konfiguracja multi-click znajduje się na stronie multi-click.

Kontaktron

  1. Jeden z przewodów od kontaktrona podłącz do wspólnego złącza VDD (masy LUB +).
  2. Drugi przewód podłącz do wybranego złącza wejściowego (np. IN02).
  3. Gdy kontaktron jest zamknięty, wejście obwód zostanie zamknięty, co zostanie zinterpretowane jako sygnał "włączony".

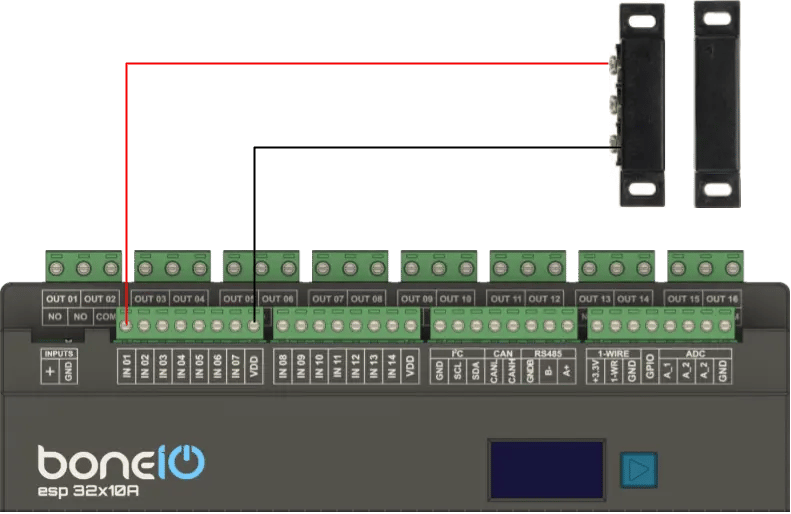

Reed switch wiring diagram

Czujnik Ruchu

  1. Podłącz jeden przewód z VDD do jednego ze złączy NC w czujniku ruchu.
  2. Podłącz drugi przewód ze złącza NC do wybranego złącza wejściowego (np. IN01)
  3. Podłącz zasilanie 12V do złączy zasilających czujnika ruchu.
  4. Gdy czujnik ruchu zostanie wyzwolony, obwód zostanie zamknięty, co zostanie zinterpretowane jako sygnał "ruchu".

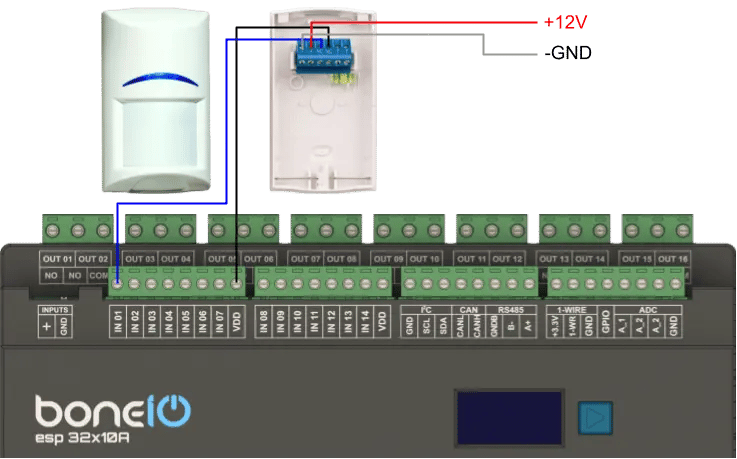

Motion sensor wiring diagram
