Odkryj boneIO Black Cover Mix, wszechstronny sterownik do 8 rolet i 16 obwodów oświetleniowych.

boneIO Black Cover Mix

Sterownik kupisz -> TUTAJ

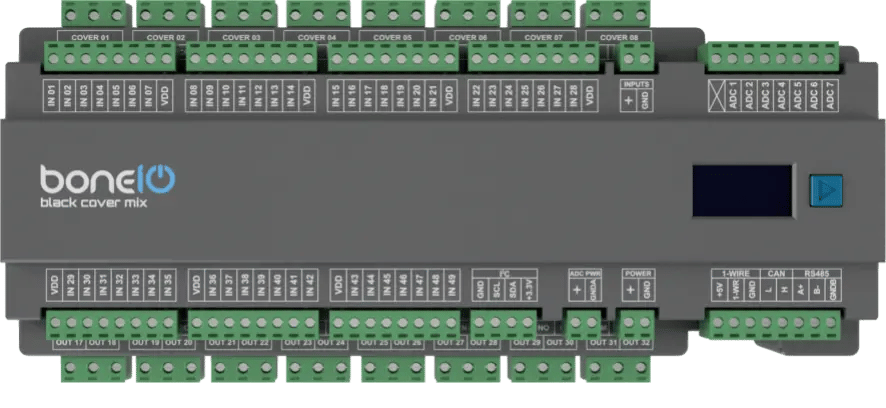

Główne zdjęcie produktu boneIO Black Cover Mix

Oparty na potężnym module BeagleBone Black i działający pod kontrolą naszego autorskiego oprogramowania, sterownik boneIO Black oferuje solidną i niezawodną wydajność dla Twojego inteligentnego domu. Dzięki 49 wejściom cyfrowym, 8 wyjściami do rolet i 16 wyjściami przekaźnikowymi, jedna jednostka ma wystarczającą moc, aby zarządzać całą automatyką w domu lub mieszkaniu. Obejmuje to systemy oświetleniowe i grzewcze, a także sterowanie bramami wjazdowymi i garażowymi poprzez podanie impulsu na napęd. Możliwe jest również sterowanie roletami dzięki dedykowanym wyjściom. boneIO Black Cover Mix to wszechstronny sterownik, który łączy w sobie cechy standardowego modułu przekaźnikowego ze specjalistycznym sterownikiem rolet. Posiada 32 przekaźniki, z czego 16 jest połączonych w pary z blokadą sprzętową do sterowania maksymalnie 8 silnikami dwukierunkowymi (np. roletami), a pozostałe 16 przekaźników można wykorzystać do celów ogólnych, takich jak sterowanie obwodami oświetleniowymi.

Kluczowe Cechy

  • 49 wejść cyfrowych do podłączenia przycisków, czujników ruchu, kontaktronów i innych.
  • Hybrydowe wyjścia: Łącznie 32 przekaźniki, w tym 8 par z blokadą sprzętową (ochrona silnika) do sterowania 8 roletami oraz 16 indywidualnych przekaźników (10A) do użytku ogólnego.
  • 7 wejść analogowych do integracji z czujnikami analogowymi, takimi jak czujniki światła czy wiatru.
  • Niezawodne połączenie sieciowe przez port Ethernet.
  • Szerokie możliwości rozbudowy dzięki interfejsom Modbus, I2C, CAN i 1-Wire.
  • Wbudowany ekran OLED do szybkiego podglądu stanu urządzenia.
  • Standardowy montaż na szynie DIN (15 modułów).

Przykłady Zastosowań

  • Połączona automatyzacja rolet i oświetlenia w wielu pomieszczeniach.
  • Idealny do salonów lub otwartych przestrzeni, gdzie potrzebne są oba rodzaje sterowania.
  • Integracji z systemem alarmowym poprzez zbieranie sygnałów z czujników.
  • Integracji z różnymi czujnikami w celu tworzenia zaawansowanych scenariuszy automatyzacji.
  • Automatyzacji systemów HVAC (ogrzewanie, wentylacja, klimatyzacja) dzięki obsłudze Modbus.

Specyfikacja Techniczna

CechaWartość
ModułBeagleBone Black
Zasilanie24V DC
Pobór mocy5W - 18W
Wejścia cyfrowe49
Napięcie wejściowe24V DC
Wyjścia przekaźnikowe8 dla rolet, 16 dla oświetlenia
Maks. napięcie wy.230V AC / 30V DC
Maks. prąd wy.10A
Wejścia analogowe7 (0–13,8 V od wersji 1.0, maks. 1,8 V przed wersją 1.0)
Interfejsy zewn.Modbus RS485, magistrala I2C, 1-Wire, CAN
KomunikacjaEthernet 10/100Mbit, Mini-USB
Wymiary (SxWxG)270mm x 106mm x 57mm (bez wtyczek) / 270mm x 123mm x 57mm (z wtyczkami)
Szerokość montażowa15 modułów DIN
Waga900g

Opis Złącz i Komponentów

Która to wersja?

Sterowniki od wersji 1.0 mają port SERVICE (TX/RX/GND) między złączami I²C i POWER, a przed złączami ADC nadruk X. Wersję pokazuje też panel: Ustawienia → Urządzenie → boneIO, pole Wersja Sprzętowa. Wybór zakładki zapamiętamy na stronach pozostałych sterowników.

Złącza sterownika boneIO Black Cover Mix od wersji 1.0, z numerami z listy poniżej

  1. Złącze zasilania (+/GND): Główne zasilanie urządzenia (24V DC).
  2. Złącza śrubowe: Górna część Roleta Góra/Dół (dla Cover 1-8), dolna część Wyjścia przekaźnikowe 17-32.
  3. Przełącznik sterowania wejściami: Wejścia mogą być sterowane przez + lub GND.
  4. Złącza śrubowe IN (1-49): Wejścia cyfrowe.
  5. Złącze magistrali I²C: Złącze magistrali I²C do podłączania urządzeń I²C.
  6. Złącze magistrali CAN: łączy sterowniki boneIO Black między sobą i z urządzeniami ESPHome z esphome-canopen, zobacz Magistrala CAN.
  7. Złącze Modbus RS485: Złącze Modbus RS485 do podłączania urządzeń Modbus.
  8. Złącze magistrali 1-Wire: Złącze magistrali 1-Wire do podłączania urządzeń 1-Wire.
  9. Port SERVICE (TX/RX/GND): konsola szeregowa UART do serwisu. Nic nie podłączaj tu na stałe, zobacz Port SERVICE.
  10. Złącze ADC (X, ADC 1–7): 7 wejść analogowych 0–13,8 V. Zacisk X to AGND, masa czujników analogowych, zobacz Wejścia analogowe.
  11. Ekran OLED: Wyświetla kluczowe informacje o stanie urządzenia, takie jak adres IP, stan połączenia czy obciążenie procesora.
  12. Przycisk sterujący: Znajduje się obok ekranu, służy do przełączania między różnymi widokami na wyświetlaczu OLED.
  13. Złącze USB-mini: Złącze USB-mini.
  14. Port Ethernet (RJ45): Do podłączenia do sieci LAN.

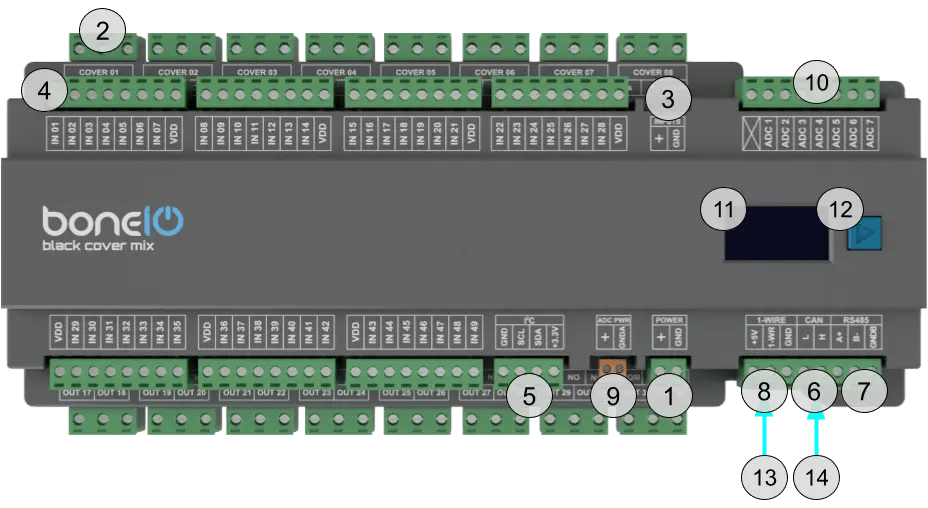

Photo with labels of the boneIO Black Cover

  1. Złącze zasilania (+/GND): Główne zasilanie urządzenia (24V DC).
  2. Złącza śrubowe: Górna część Roleta Góra/Dół (dla Cover 1-8), dolna część Wyjścia przekaźnikowe 17-32.
  3. Przełącznik sterowania wejściami: Wejścia mogą być sterowane przez + lub GND.
  4. Złącza śrubowe IN (1-49): Wejścia cyfrowe.
  5. Złącze magistrali I²C: Złącze magistrali I²C do podłączania urządzeń I²C.
  6. Złącze magistrali CAN: łączy sterowniki boneIO Black między sobą i z urządzeniami ESPHome z esphome-canopen, zobacz Magistrala CAN.
  7. Złącze Modbus RS485: Złącze Modbus RS485 do podłączania urządzeń Modbus.
  8. Złącze magistrali 1-Wire: Złącze magistrali 1-Wire do podłączania urządzeń 1-Wire.
  9. Złącze ADC PWR (+/GND): zasilanie czujników analogowych: VDD_ADC 1,8 V i GND_ADC.
  10. Złącze ADC (ADC 1–7): 7 wejść analogowych, maks. 1,8 V. Zacisk X nie jest podłączony.
  11. Ekran OLED: Wyświetla kluczowe informacje o stanie urządzenia, takie jak adres IP, stan połączenia czy obciążenie procesora.
  12. Przycisk sterujący: Znajduje się obok ekranu, służy do przełączania między różnymi widokami na wyświetlaczu OLED.
  13. Złącze USB-mini: Złącze USB-mini.
  14. Port Ethernet (RJ45): Do podłączenia do sieci LAN.

Szybki Start

  1. Montaż na szynie DIN: Urządzenie musi być zamontowane przez wykwalifikowaną osobę.
  2. Podłączenie do sieci LAN: Podłącz kabel sieciowy.
  3. Dostęp do panelu webowego: Znajdź adres IP urządzenia i otwórz go w przeglądarce.
  4. Oszacowanie czasu ruchu rolety: Zmierz czas pełnego otwarcia lub zamknięcia rolety.
  5. Podłączenie rolety: Wyłącz bezpiecznik obwodu rolety, a następnie podłącz silnik do wyjść Cover01 Góra/Dół.
  6. Edycja pliku cover.yaml: Ustaw szacowany czas ruchu w pliku konfiguracyyjmym i zapisz go.
  7. Test rolety: Uruchom roletę z panelu webowego, aby zweryfikować poprawność działania.

Certyfikaty

Co Dalej?

Szczegółowe instrukcje znajdziesz na dedykowanych stronach. Zapraszamy do lektury!
